VII. Опалення та вентиляція. Пожежна безпека.

Опалення та вентиляція

Опалення та вентиляція будівлі розраховане за СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование».

Видалення повітря із кабінетів, майстерень, туалетних приміщень, комор здійснюється через індивідуальні вертикальні витяжні вентиляційні канали, які розміщені у внутрішніх стінах будівлі, приплив повітря через кватирки вікон. Вентиляційні канали проектуються індивідуально для кожного приміщення. Індивідуальні витяжні канали передбачені в будівельних конструкціях.

Проектом передбачені водяні системи опалення.

Джерелом тепла для систем опалення є тепловий пункт, який розташований на горищі.

Теплоносієм для систем опалення і теплопостачання припливної установки є гаряча вода з температурою 90.. .70°С . Теплоносієм для обігріву підлоги приміщень є гаряча вода з температурою 55-35°С.

Потужність систем опалення розрахована на компенсацію теплових витрат будівельними конструкціями та витрат тепла на нагрівання вентиляційного повітря.

Пожежна безпека

Пожежна безпека будівлі забезпечується такими рішеннями:

- будівля відноситься до II ступеню вогнестійкості по ДБН В. 1.1-7-2002;

- всі приміщення забезпечені евакуаційними виходами назовні;

- ширина шляхів евакуації відповідає вимогам ДБН В. 1.1-7-2002;

- з кожного поверху передбачено не менше двох розосереджених евакуаційних виходи назовні;

- конструктивні елементи будівлі мають межу вогнестійкості і поширення вог­ню по них достатню для будівлі II ступеню вогнестійкості;

- на шляхах евакуації застосування горючих матеріалів не передбачено;

- відкривання дверей передбачено в напрямку евакуації;

- двері в технічних приміщеннях, коморах передбачені протипожежними 2-го типу.

VIII. Конструктивне вирішення будівлі.

Кліматичний район будівництва та його характеристика.

Будівля запроектована для умов І кліматичного поясу (помірно-континентальний, м’який з достатньою вологістю). Мінімальна температура становить -32 ˚С, максимальна +39˚С. Максимальна глибина промерзання ґрунту – 1 м.

Техніко-економічні показники.

Висота будівлі 12 м основного об’єму та 14м – найвища точка, кількість поверхів 2, матеріали: залізобетон, скляні фасади, цегла; опорядження: штукатурка, плитка керамічна для підлоги.

Загальна площа приміщень – 2094 м²

Плани будівлі:

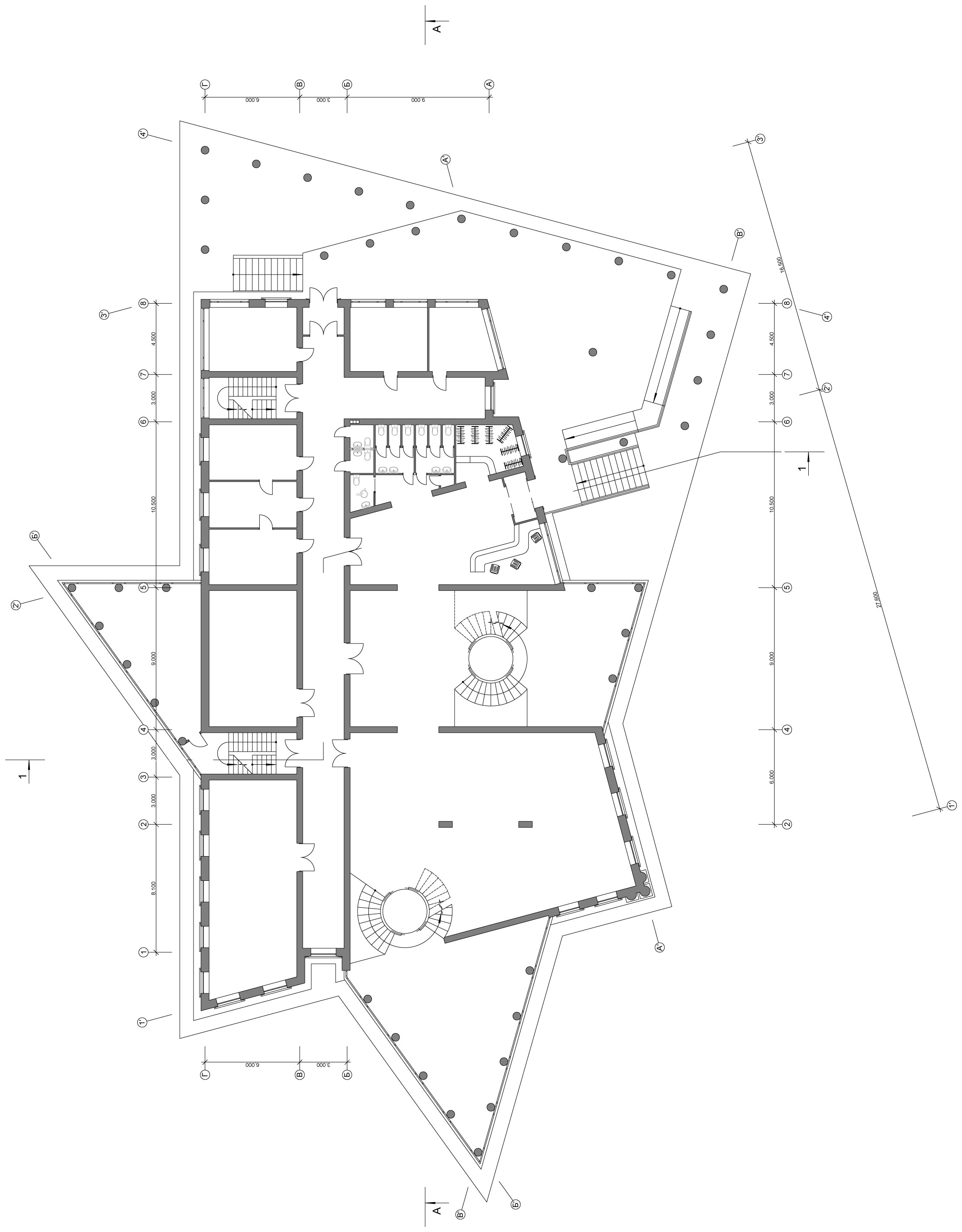

План 1-го поверху

План 2-го поверху

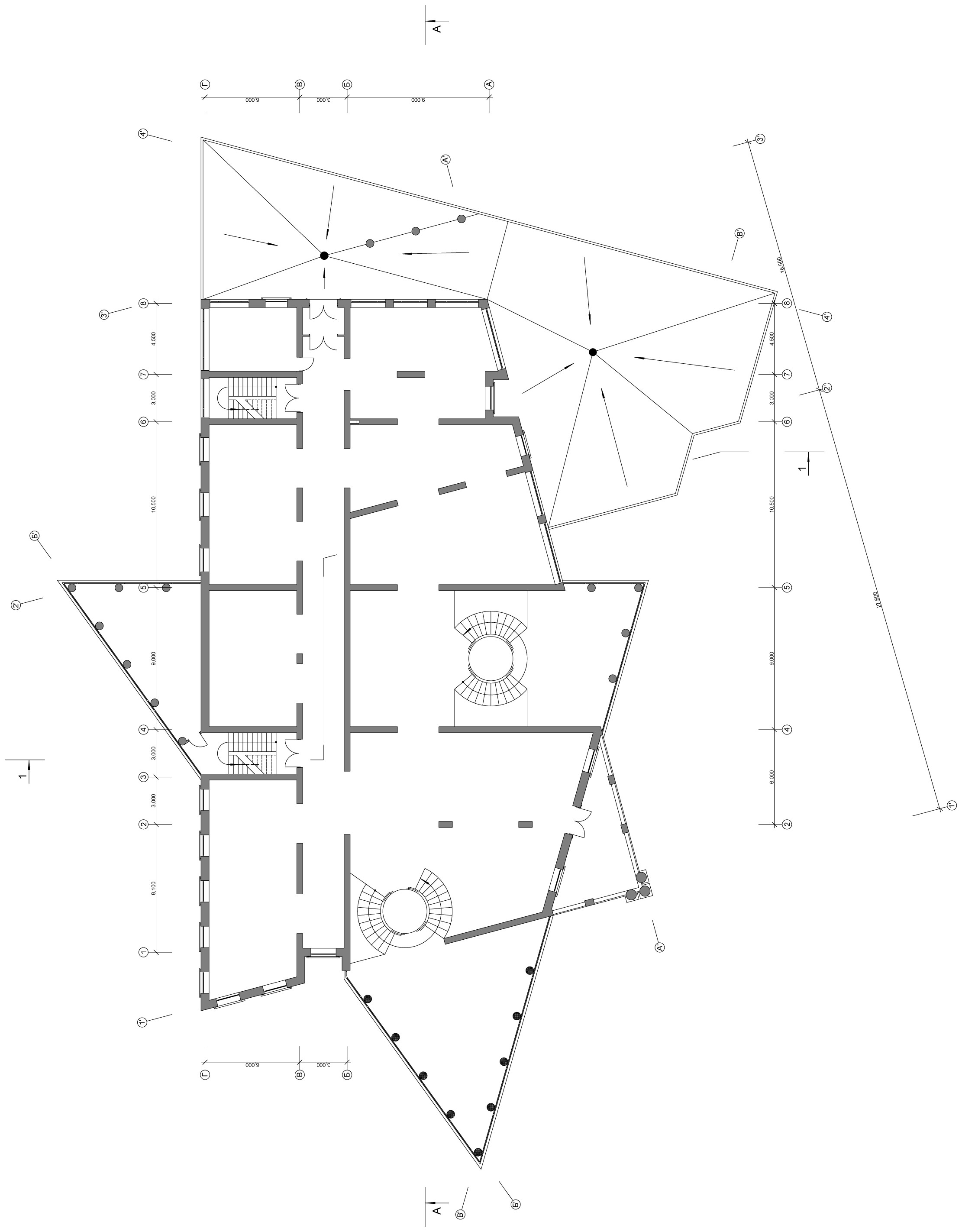

П лан даху

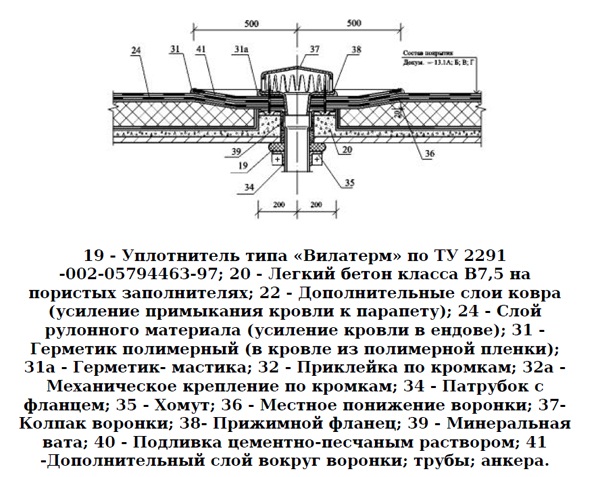

На даху забезпечено водовідведення:

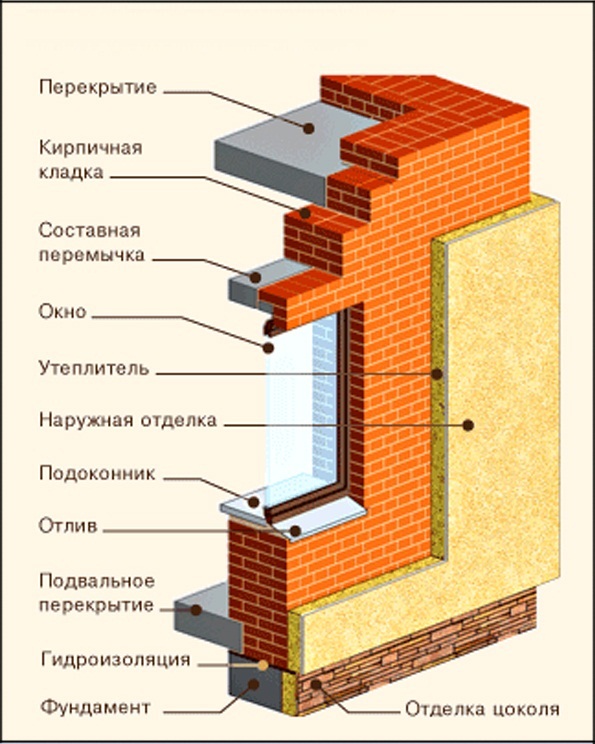

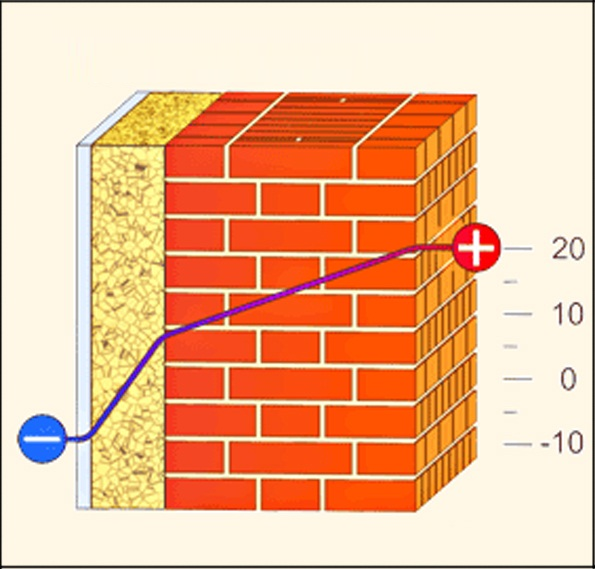

Зовнішні стіни цегла 510 мм з утеплювачем товщиною 100 мм

Внутрішні стіни та перегородки виконані гіпсокартону: 120 мм.

1 Лист гипсокартонный КНАУФ-ГКЛ(ГКЛВ)

2. Профиль направляющий ПН 50/40 (75/40, 100/40)

3 Профиль стоечный ПС 50/50 (75/50, 100/50) 4а Шуруп самонарезающий TN25

4б Шуруп самонарезающий TN35

5. Шпаклевка "Фугенфюллер" ("Унфлот")

6 Лента армирующая

7 Дюбель "К" 6/35

8. Лента уплотнительная

9. Грунтовка глубокая универсальная КНАУФ-Тифенгрунд

10 Плита минераловатная

Ф ундамент стрічковий глибина залягання на відмітці –2,500

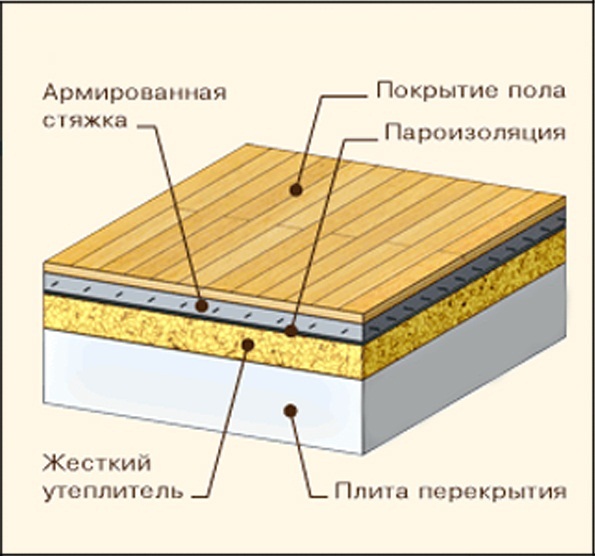

Цокольне перекриття на відмітці 0,000

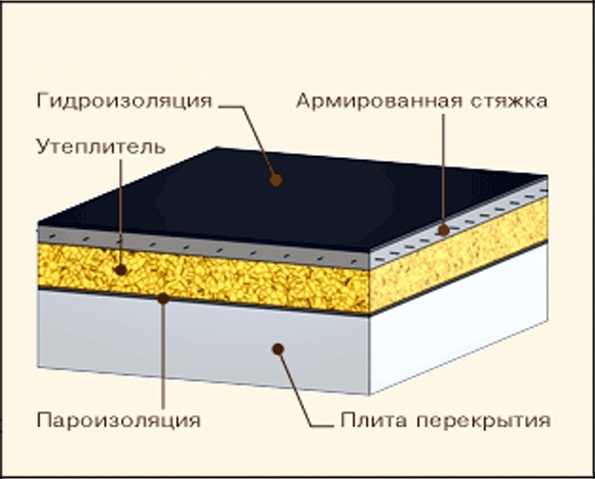

Перекриття плоскої покрівлі – монолітна залізобетонна плита 300 мм.

н а відмітці 6,900

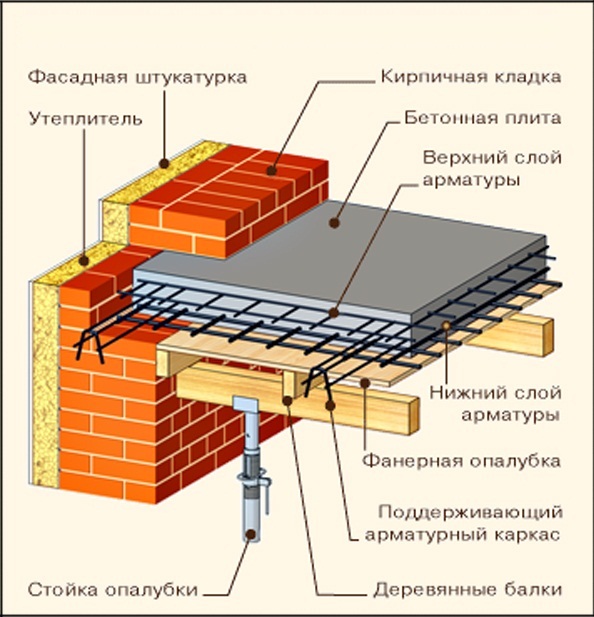

Міжповерхове перекриття – монолітна залізобетонна плита 300 мм.

на відмітці 3,300

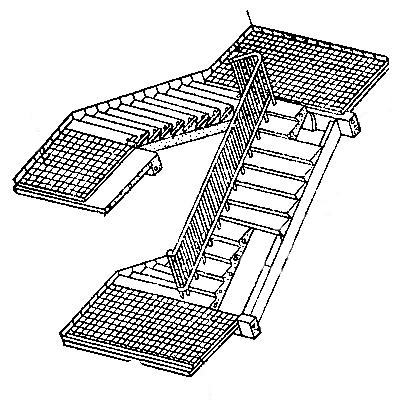

Елементи вертикального зв’язку приміщень (сходи, ліфти).

Передбачено улаштування двох гідравлічних ліфтів, що не потребує ліфтової шахти. Сходова клітина запроектована розмірами в осях 3,000х6,000. Улаштовано евакуаційний виходи, пандусу із рівня 1го поверху на відмітку землі. Пандус – за індивідуальним проектом (ухил пандусу дорівнює 0.07-0.08, що не перевищує припустимої норми).
