Содержание отчета

1. Название выполненной работы.

2. Цель работы.

3. Файлы с исходными данными по источникам, значениями управляющих параметров, при которых предполагается проводить расчет концентраций, рассчитанными значениями Cm, Um, Xm по каждому веществу.

4. Карты рассеивания примесей в атмосфере.

5. Выводы.

Контрольные вопросы

1. Дайте определение максимальной приземной концентрации загрязняющего вещества.

2. Как формируется запрос на расчет?

3. Что включают в себя «Управляющие параметры расчетов»?

4. Что такое изолиния поля концентраций?

5. Как отображается направление опасной скорости ветра на карте?

6. Как выбирается значение коэффициента оседания загрязняющих веществ?

Лабораторная работа №5

РАЗРАБОТКА МЕРОПРИЯТИЙ ПО СНИЖЕНИЮ ПРИЗЕМНЫХ КОНЦЕНТРАЦИЙ ЗАГРЯЗНЯЮЩИХ ВЕЩЕСТВ

Цель работы:

Изучить влияние различных параметров источника загрязнения на приземные концентрации.

Оборудование, реактивы, материалы

1. Персональный компьютер с установленным программным комплексом «Эра-Воздух»;

2. Методические указания.

Порядок выполнения работы

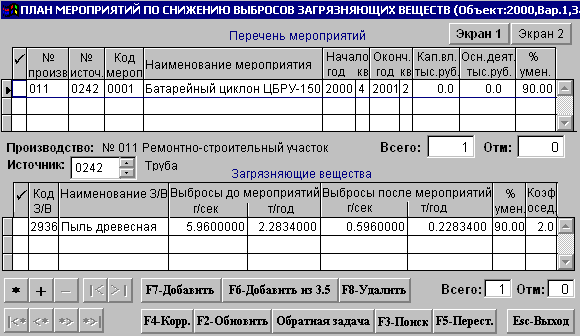

Для разработки плана мероприятий вам предоставляется следующая форма, вызываемая при работе с объектом типа "ПДВ" (Меню Объекта | Мероприятия по снижению выбросов) (рис. 36):

Рис. 36

Форма содержит две таблицы: первая описывает мероприятия по источникам загрязнения и некоторые характеристики этих источников, вторая - загрязняющие вещества, выбрасываемые источниками и параметры снижения выбросов по ним.

[F7 - Добавить], F7- создает новое мероприятие. Начальные значения параметров источника загрязнения, на котором проводится вновь созданное мероприятие, определяются автоматически на основе информации из базы источников и учетом предыдущих мероприятий на этом источнике.

[F8 - Удалить], F8 - удаление текущего или отмеченных источников. Если все источники, охватываемые каким-то мероприятием, удаляются, то автоматически удаляется и само мероприятие.

[F4 - Корр.], F4. В режиме корректировки доступны все графы кроме № производства, которая изменяется автоматически при смене номера источника. № источника, код и наименование мероприятия являются словарными типами, то есть, если на поле № источника нажать F4, вы перейдете к просмотру таблицы источников загрязнения. В ней можете выбрать нужный вам источник, по нему нужные вещества и таблица мероприятий откорректируется в соответствии с этим выбором. Нажав F4 на коде или наименовании мероприятия можно выбрать нужное мероприятие из словаря.

Так как верхняя таблица не вмещается на экран, она разбита на две части. Переключение между ними производится щелчком мыши по соответствующей кнопке [Экран 1] или [Экран 2].

На втором экране таблицы мероприятий собраны некоторые характеристики источников, которые могут меняться при проведении соответствующего мероприятия. Характеристики, влияние которых на приземные концентрации изучается в данной работе, определяются заданием на лабораторную работу.

При работе с этой частью таблицы мероприятий недоступны клавиши F5, F6, F7, используемые при работе с первой частью. На этом экране можно откорректировать параметры источника, если мероприятие изменяет их.

Для перехода к таблице загрязняющих веществ щелкните мышью в любом месте этой таблицы.

При этом для текущего источника загрязнения высвечивается выбрасываемый им и охватываемый текущим мероприятием перечень веществ.

В этой таблице можно корректировать (F4) значения последних четырех граф. При корректировке процента снижения выбросов, выбросы после мероприятия пересчитываются автоматически.

Изменение величин выбросов или коэффициента оседания ведет к автоматическому пересчету этих значений для всех мероприятий по данному веществу на данном источнике со сроками окончания позже сроков окончания текущего мероприятия.

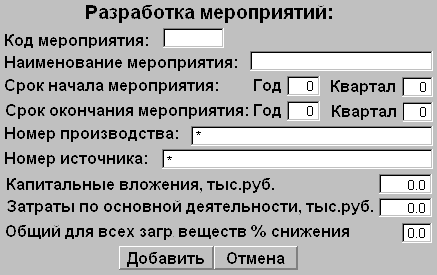

Запрос на ввод нового мероприятия имеет вид, изображенный на рис. 37.

Рис. 37

Опишем все поля этого запроса.

Код и Наименование мероприятия выбираются из словаря мероприятий по F4.

Срок начала мероприятия и Срок окончания мероприятия заполняются вручную.

Номер производства. Заполняются номера производства через запятую, либо выбираются из словаря по F4.

Номера источников указываются через запятую либо выбираются из таблицы источников загрязнения по F4. По умолчанию в номере источника стоит "_*", то есть выбираются все источники и все загрязняющие вещества.

Значение полей Капитальные вложения, Основная деятельность и Процент снижения выбросов будут одинаковыми для всех сформированных по данному запросу мероприятий. Для данной работы не заполняются.

После подготовки запроса нажмите [Добавить]. Программа сообщит вам число добавленных мероприятий. Для отмены ввода служит кнопка [Отмена].

В дальнейшем ход выполнения работы совпадает с Лабораторной работой №4 с момента создания запроса на расчет. Запрос должен быть сформирован с учетом мероприятий.
