Содержание отчета

1. Название выполненной работы.

2. Цель работы.

3. Сформированный план местности с отображением источника загрязнения и рабочего прямоугольника.

4. Выводы.

Контрольные вопросы

1. Что понимается под зонами расчета?

2. Каким образом совместить подложку с планом-схемой предприятия?

3. Что называется расчетным прямоугольником?

4. Каково отличие промышленной зоны от жилой с точки зрения экологического законодательства?

5. Что такое санитарно-защитная зона предприятия?

Лабораторная работа №4

ПРОВЕДЕНИЕ РАСЧЕТОВ ЗАГРЯЗНЕНИЯ АТМОСФЕРЫ

Цель работы:

Выполнить расчет приземных концентраций с построением карт рассеивания.

Оборудование, реактивы, материалы

1. Персональный компьютер с установленным программным комплексом «Эра-Воздух»;

2. Методические указания.

Порядок выполнения работы

Для проведения расчетов в меню объекта следует выбрать пункт Расчет загрязнения.

Перед выполнением расчетов нужно сформулировать запрос на расчет, выбрав из этого меню пункт Создание запроса на расчет. По этому запросу определяется:

– по каким веществам и (или) группам суммации проводить расчет;

– на какой момент (расчетный год) брать исходные данные для расчета (только для объектов типа "ПДВ");

– учитывать ли описанные ранее мероприятия по сокращению выбросов, в том числе и в периоды НМУ (только для объектов типа "ПДВ");

– значение коэффициента оседания или признак того, что его значение следует брать из параметров, заданных на каждом источнике;

– значение разовой ПДК в мг/м ;

– признак того, что загрязняющее вещество входит в группу пылей.

По запросу из исходных и нормативных данных производится выборка всех или запрошенных групп источников загрязнения, выбрасывающих заказанные вещества, определяются их параметры с учетом расчетного года и всех проведенных мероприятий. Эта выборка образует рабочий файл данных для расчета (будем называть его "файлом расчета").

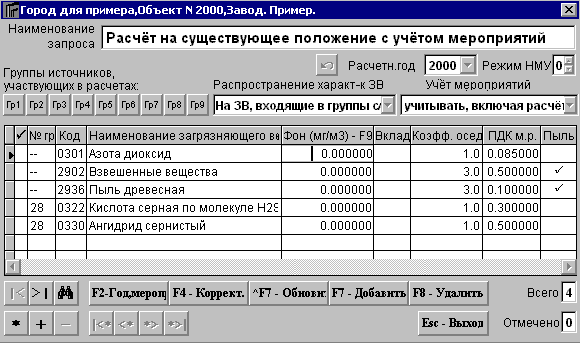

Для формулирования запроса, вызываемого с помощью пунктов меню Меню объекта | Расчет загрязнения | Создание запроса на расчет, вам предоставляется форма следующего вида (рис. 27). ПК ЭРА запоминает предыдущий сделанный запрос и высвечивает эту форму уже заполненной. Форма содержит таблицу загрязняющих веществ, по которым будут производиться расчеты концентраций, а также дополнительные условия проведения этих расчетов.

Рис. 27

Таблица, занимающая основную часть формы, предназначена для описания веществ и групп суммаций, по которым надо произвести расчет. Можно задавать значения фоновой концентрации, разового ПДК, коэффициента оседания, признак расчета по пылям и признак вклада предприятия в фоновую концентрацию.

Графы № гр и Код - номер группы суммации или код загрязняющего вещества по которым будет проводиться расчет.

Графа Наименование загрязняющего вещества заполняется автоматически.

Графа Коэфф.оседан. содержит коэффициент оседания загрязняющего вещества и при вводе нового вещества определяется автоматически по нормативной базе загрязняющих веществ.

Графа ПДК м.р. - максимальная разовая предельно допустимая концентрация загрязняющего вещества в мг/м . Заполняется автоматически, но доступна для корректировки.

В верхней части экрана, которая становится доступной для корректировки по клавише F2, присутствуют корректируемые поля:

- Наименование запроса. Этот параметр заполняется автоматически и распечатывается в таблицах результатов расчета.

- Расчетный год (определяет момент, на который производится расчет). Он необходим программе для точного определения параметров источников загрязнения, состава и величины выбросов загрязняющих веществ. Расчетный год должен быть больше либо равен базовому году.

- Учет мероприятий по сокращению выбросов. Список значений: не учитывать; учитывать, включая расчетный год; учитывать, не включая расчетный год. Выбор значений осуществляется при нажатии клавиш ,  при корректировке этого поля или из меню с помощью мыши.

Кнопка устанавливает все параметры в значения по умолчанию: расчет на существующее положение без учета мероприятий и режима НМУ.

При создании и корректировке запроса вам доступны следующие кнопки и клавиши:

[F2-Год,меропр.], F2 - переход от корректировки таблицы к корректировке верхней части экрана, содержащей описанные выше параметры запроса и обратно.

F3, - поиск вещества или группы суммации, содержащей заданный ключ в качестве подстроки в коде группы суммации, в коде или наименовании загрязняющего вещества.

[^F7-Обновить], Ctrl+F7 - добавляет в запрос загрязняющие вещества, которые выбрасываются текущим объектом, а также группы суммации, образуемые этими веществами.

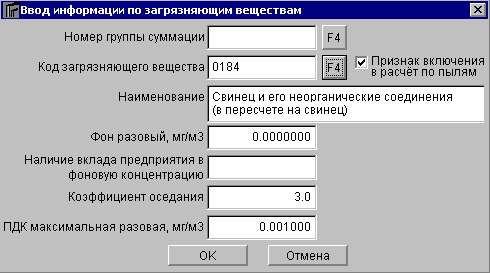

[F7-Добавить], F7- добавляет в запрос загрязняющее вещество или группу суммации. Ввод осуществляется в паспортном виде (рис. 28).

Рис. 28

При добавлении групп суммации или загрязняющего вещества, достаточно ввести в соответствующее поле номер группы или код вещества. Для выбора кодов загрязняющих веществ или групп суммаций из баз текущего объекта используйте кнопку [F4] (F4).

При вводе группы суммации, в запрос поместятся все загрязняющие вещества, входящие в эту группу суммации. Если при этом задано также значение какого-то параметра, то оно будет единым для всей группы суммации.

Если коэффициент оседания не задан, он берется из нормативной базы загрязняющих веществ.

Если по окончании ввода вещества или группы суммации вы нажмете [Отмена], то вернетесь в режим работы с основной таблицей запроса без ввода новой записи. Если нажмете [OK], то текущая запись будет добавлена в основную таблицу запроса, а форма ввода новых записей сразу перейдет в режим создания новой записи (то есть очистится).

[F8-Удалить], F8 - удаляет текущую или отмеченные строки в запросе. Попытка удаления загрязняющего вещества из состава группы суммации приводит к удалению всей группы суммации.

Окончание создания запроса - [Esc - Выход], Esс при работе с таблицей. При этом программа запросит: Перестроить рабочие файлы запроса?. Если ответить [Да], начнет выполняться проверка корректности запроса и формирование файлов расчета, которые необходимы для работы блока расчета приземных концентраций. Ход выполнения формирования рабочих файлов отражается в специальном окне (рис. 29).

Рис. 29

В процессе формирования запроса ведется проверка его корректности. Если будут обнаружены ошибки, выдастся соответствующее предупреждение, а описание ошибок можно посмотреть через меню Файл | Журнал ошибок.

Расчеты проводятся по тем расчетным зонам, которые были определены ранее в Лабораторной работе №3.

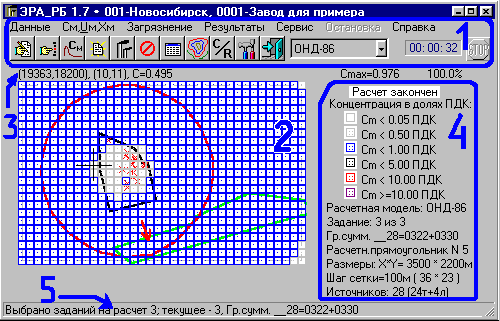

Основное окно программы имеет следующий вид (рис. 30):

Рис. 30

Цифрами обозначены следующие области окна:

1) - Строка Главного меню, используемая для доступа к основным функциям.

- Строка Пиктограмм - "быстрых" кнопок для более простого доступа к часто используемым функциям.

- Часы и таймер

- Указатель текущей модели расчета.

2) Панель графического вывода, отображающая результаты расчета загрязнения атмосферы.

3) Информационная строка текущего расчета.

4) Панель условных обозначений и характеристик текущего расчетного задания.

5) Общая информационная строка состояния.

Можно рекомендовать следующую схему работ по расчету загрязнения атмосферы:

• Выбор всех заданий на расчет (Данные | Весь запрос на расчет, Ctrl+B, правая кнопка на с выбором пункта Весь запрос на расчет);

• Настройка параметров расчета (Cm,Um,Xm | Изменение упр.параметров для расчетных, Alt+R, );

• Собственно расчет загрязнения атмосферы (Загрязнение | Расчет всех с найденными Cm,Um,Xm, Atl+A, правая кнопка на с выбором пункта Расчет всех с найденными Cm,Um,Xm);

• Анализ результатов в табличной форме и в форме изолиний концентраций.

Главное меню используется для доступа к основным функциям программы. Оно расположено непосредственно под заголовком главной формы:

Меню содержит следующие пункты:

Данные - пункт предназначен для отбора загрязняющих веществ и групп суммаций (заданий) для дальнейших расчетов. Используйте режим расчета всех заданий, когда множество активных и расчетных заданий совпадают. Этот режим соответствует пункту меню Весь запрос на расчет (Ctrl+B).

• Cm,Um,Xm - с помощью этого пункта можно рассчитать значения параметров Cm, Um, Xm для текущего или всех заданий и осуществлять настройку Управляющих параметров для расчета загрязнения.

Выбрав Расчет для всех (Ctrl+A, правая кнопка на ) можно провести без остановки серию расчетов для всех расчетных заданий.

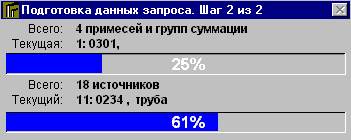

При расчете в левой панели отображается информация о процессе расчета по расчетным заданиям. В процессе вывода этой информации, осуществляется дополнительный контроль корректности задания всех параметров. В случае ошибки выдается сообщение с указанием строки рабочего файла, в которой ошибка найдена (рис. 31).

Рис. 31

После проведения расчета с помощью группы кнопок Просмотр результатов можно просмотреть:

- исходные данные по источникам с помощью кнопки [Источники],

- значения управляющих параметров, при которых предполагается проводить расчет концентраций - кнопка [Упр.параметры],

- рассчитанные значения Cm, Um, Xm по каждому источнику, сумму Cm по всем источникам, средневзвешенную опасную скорость ветра - с помощью кнопки [Cm,Um,Xm],

- некоторую дополнительную полезную информацию можно посмотреть, воспользовавшись инструментом [График Cmx по оси факела].

На этом этапе полученные значения Cm, Um, Xm по каждому источнику сравниваются с результатами полученными вручную по ОНД-86 [3]. Если отклонение между результатами составляет 3-5%, можно переходить к расчету загрязнения для интересующих вас расчетных зон.

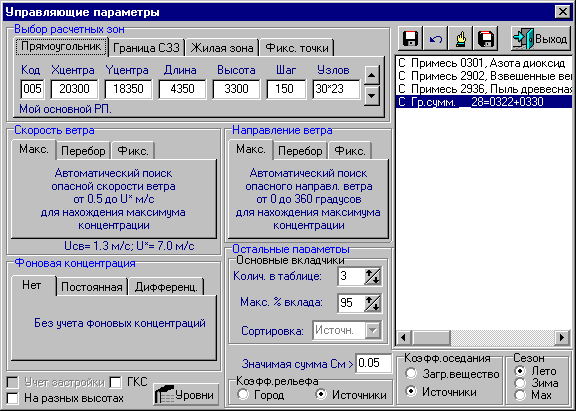

Управляющие параметры расчетов (перебор скоростей и направлений ветра, сезон года, учет фоновых концентраций и т.д.) можно настроить для каждого или для всех заданий. Форма вызывается через меню Cm,Um,Xm | Изменение упр.параметров для расчетных (Alt+R, ) и выглядит следующим образом (рис. 32).

Рис. 32

Форма содержит список для выбора задания (справа) и несколько панелей редактирования управляющих параметров.

Все управляющие параметры разбиты на группы (блоки), представленные в отдельных панелях формы:

Панель Выбор расчетных зон определяет расчетную зону, по которой необходимо провести расчеты концентраций. Панель содержит четыре вкладки: Прямоугольник, Граница СЗЗ, Жилая зона, Фикс. точки.

Не следует производить расчеты по расчетному прямоугольнику с номером 99. Этот прямоугольник создается и корректируется автоматически ПК ЭРА с таким расчетом, чтобы в любое время этот прямоугольник включал в себя все источники, построенные вами схему местности, санитарно-защитные зоны и т.д. Это сделано для удобства поиска и навигации в графическом блоке ПК ЭРА.

Панель Скорость ветра имеет три вкладки: Макс., Перебор и Фикс.

По рекомендациям ГГО им. А.И.Воейкова, с 2004 года основной режим расчетов должен быть установлен в Макс., остальные режимы расчета должны считаться ориентировочными. Вкладка Макс. обеспечивает автоматический поиск программой такой скорости ветра (от 0.5 до U* м/с), при которой на выбранной для расчета зоне и указанных параметрах перебора направлений ветра достигается максимальное значение концентрации.

Панель Направление ветра имеет три вкладки: Макс., Перебор и Фикс.

Вкладка Макс. устанавливает режим автоматического поиска наихудшего направления ветра от 0 до 359, при котором расчетное значение концентрации максимально.

Панель Фоновая концентрация имеет три вкладки: Нет, Постоянная и Дифференцированная.

Если выбрана вкладка Нет, расчет ведется без учета фоновой концентрации.

С помощью панели Остальные параметры можно регулировать учет коэффициента рельефа, коэффициента оседания, задавать параметр целесообразности расчета и сезон года для расчета.

Загрязнение - используется для проведения расчета приземных концентраций. С помощью пунктов Расчет всех с найденными Cм,Uм,Xм... (Alt+A, Alt+U, правая кнопка на ) можно провести без остановки серию расчетов для всех расчетных заданий или только текущего задания, у которых были уже рассчитаны параметры Cm, Um, Xm.

Результаты - позволяют просмотреть и напечатать результаты расчета в табличной и графической форме в виде изолиний концентраций. Выбрав пункт Изолинии концентраций (Alt+G, ) вы войдете в графическую систему ПК ЭРА, ЭРА-Лорд, которая проводит построение изолиний для всех расчетных заданий. Уже там, с помощью такой же кнопки , можно выбрать интересующее вас вещество или группу суммации для построения и печати изолиний (рис. 33).

Рис. 33

Заметим, что при работе с графической системой, вызванной из расчетного блока, вы будете находиться в режиме просмотра изолиний концентраций. В этом режиме никакие построения графических объектов, кроме изолиний, не допускаются. При попытке ввода каких-то графических объектов, вам будут выдаваться соответствующие предупреждения.

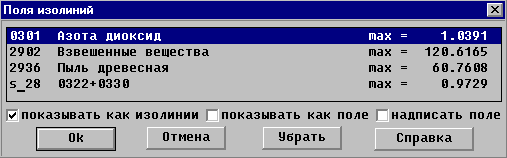

В верхней части окна отображается список всех загрязняющих веществ и групп суммаций (заданий), по которым были проведены расчеты, и значение максимальной (на расчетном прямоугольнике) концентрации в долях ПДК. Задания, по которым расчет был признан нецелесообразным (Cm < 0.05ПДК) не входят в список.

При загрузке диалога будет выделено задание, по которому последний раз строились изолинии или поля концентраций. Выделение задания в списке осуществляется либо щелчком мышки по нему, либо клавишами-стрелками. Построение изолиний и полей концентраций осуществляется либо двойным щелчком мыши на нужном задании, либо, если нужное задание выделено, нажатием кнопки [Ok]. При этом программа автоматически позиционирует экран на нужный расчетный прямоугольник, включит источники загрязнения, выбрасывающие это вещество (или все вещества, входящие в группу суммации) и построит изолинии или соответствующее поле.

Кнопки [Отмена] и позволяет закрыть данный диалог без каких бы то ни было изменений.

Кнопка [Убрать] - нажатие на эту кнопку означает выход из режима отображения изолиний и полей концентраций и очистку окна карты.

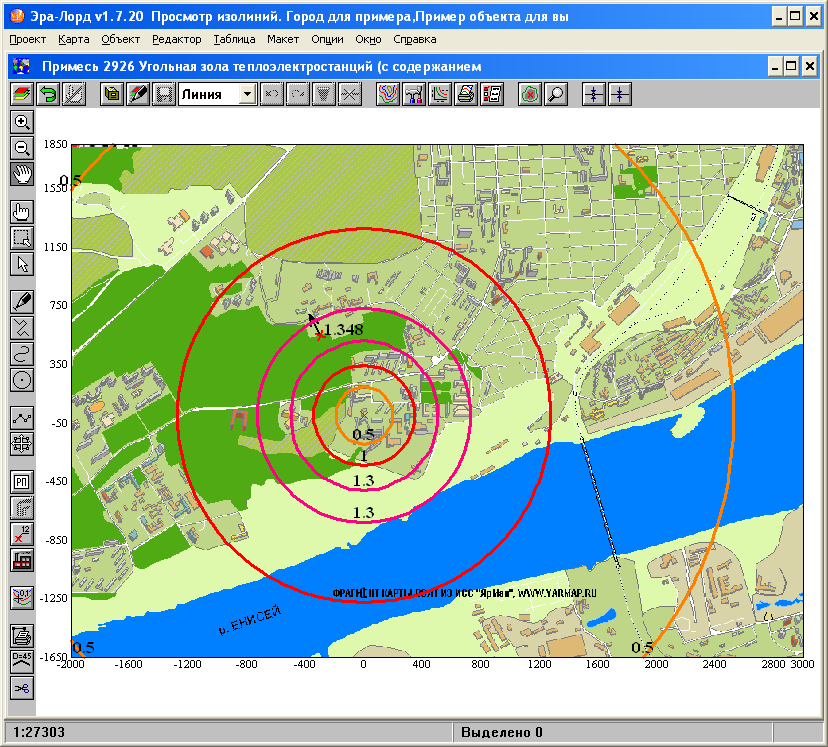

Пример с построенными изолиниями изображен на рис. 34.

Значения, количество и цвета изолиний определяются программой ЭРА-Лорд для каждого проекта по умолчанию, если в ЭРА-РБ в диалоге Схемы изолиний не была проведена настройка изолиний.

С помощью кнопок Установка параметров ), Параметры изолиний вы можете настроить различные параметры вывода по-своему.

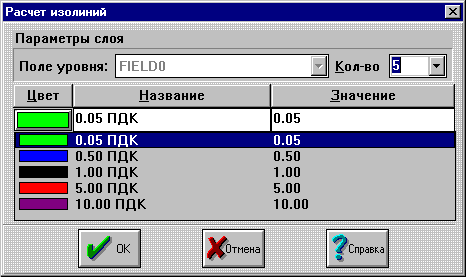

Диалоговое окно настройки количества, уровней и цветов изолиний, вызывающееся при щелчке по приведено на рис. 35.

Рис. 34

Рис. 35

Для настройки:

• Введите или выберите требуемое количество изолиний в поле Кол-во.

• Для автоматического присваивания цветов изолиниям нажмите на заголовке колонки Цвет. Для изменения цвета текущей изолинии нажмите кнопку, расположенную под заголовком этой колонки, и выберите требуемый цвет в стандартном диалоге выбора цвета.

• Для изменения значения или диапазона концентраций для заданной изолинии введите его в строке редактирования диалога Расчет изолиний (первая строка таблицы). Диапазон задается в формате <число>;<число>.

• Сервис - вызов калькулятора и настройка режимов работы программы и ее внешнего вида.

• Остановка - позволяет остановить текущий или все расчеты.

• Справка - справочная система.

Ряд кнопок, расположенных под основным меню, называется быстрыми кнопками или меню пиктограмм. Они служат для более быстрого вызова функций, которые доступны из главного меню программы.
