Содержание отчета
1. Название выполненной работы.
2. Цель работы.
3. Сформированная таблица «Метеорологические характеристики и коэффициенты, определяющие условия рассеивания загрязняющих веществ в атмосфере».
4. Выводы.
Контрольные вопросы
1. Для чего предназначен программный комплекс "ЭРА"?
2. Перечислите основные расчетные параметры для определения значения максимальной приземной концентрации.
3. Как определяется коэффициент рельефа местности?
4. От чего зависит коэффициент температурной стратификации атмосферы?
5. Как осуществляется экспорт готовых форм в Word?
Лабораторная работа №2
ОПРЕДЕЛЕНИЕ КОЛИЧЕСТВА ЗАГРЯЗНЯЮЩИХ ВЕЩЕСТВ
Цель работы:
Разработка и формирование разделов инвентаризации для определения количества загрязняющих веществ по результатам расчета количества загрязняющих веществ.
Оборудование, реактивы, материалы
1. Персональный компьютер с установленным программным комплексом «Эра-Воздух»;
2. Методические указания.
Порядок выполнения работы
Подготовка исходных данных в ПК ЭРА осуществляется в двух вариантах: основном, базирующемся на документе "Инструкция по инвентаризации выбросов..." [4], и упрощенном, разработанном специально для проведения только расчетов концентраций. В данной лабораторной работе используется первый вариант.
Подготовка данных в задаче инвентаризации происходит в диалоговом режиме. При выборе пункта Меню объекта | Инвентаризация выбросов для объекта типа "ПДВ", открывается основная форма Инвентаризации, содержащая 6 вкладок (рис. 10):
– Титульный лист;
– Раздел 1 - Источники выделения;
– Раздел 2 - Источники загрязнения атмосферы;
– Раздел 3 - Очистное оборудование;
– Раздел 4 - Суммарные выбросы;
– Раздел 5 - Выбросы автотранспорта.
Рис. 10
На каждой вкладке расположены таблицы соответствующих разделов. При щелчке по вкладке открывается соответствующая инвентаризационная таблица, которую необходимо заполнить. Если задача выпуска инвентаризации перед вами не стоит, достаточно заполнить разделы 1, 2 и 3. Более того, при их заполнении нет надобности ввода данных по всем графам соответствующих таблиц.

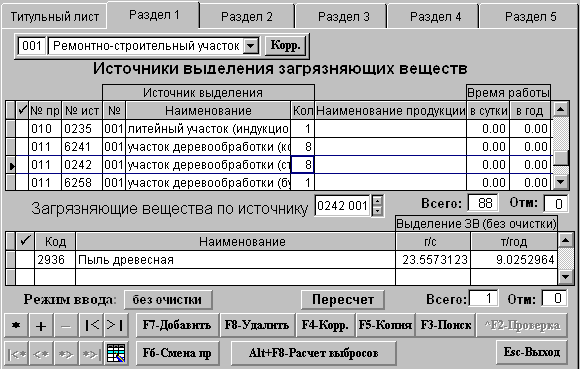

Вкладка Раздел 1 в форме Инвентаризация в стандартном виде имеет вид, изображенный на рис. 11.
Рис. 11
Вкладка содержит две взаимосвязанные таблицы: таблицу Источники выделения загрязняющих веществ и таблицу Загрязняющие вещества по источнику. При перемещении по таблице источников, содержимое таблицы загрязняющих веществ меняется, отражая вещества, выделяемые только текущим источником.
Заголовок одной из таблиц выделен жирным шрифтом - это активная таблица. Активная таблица содержит также текущее поле в одной из строк, выделенное утолщенной обрамляющей рамкой. На приведенном примере - поле Кол (количество) в третьей строке. Для перехода от таблицы к таблице используйте мышь.
При заполнении раздела 1 бланка инвентаризации необходимо указать, к какому производству относятся источники выделения и источники загрязнения атмосферы. Для работы со списком производств предназначен диалог, расположенный сверху от таблицы источников выделения.
В окошке списка производств отражается код и наименования производства, которому принадлежит текущий источник выделения. Для перехода к источникам производства соответствующего заданию раскройте список производств (кнопка ) и выберите нужное.

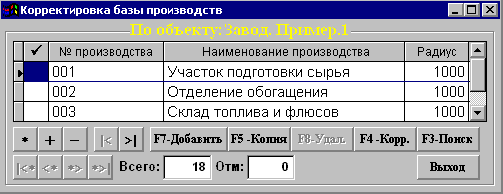

Для ввода нового производства нажмите кнопку [Корр.]. Появится форма ввода и корректировки производств (рис 12).
Рис. 12
Для создания нового производства нажмите [F7- Добавить] и в появившейся форме введите код и наименование нового производства.
При работе с верхней таблицей источников выделения используются следующие кнопки и клавиши:
[F3 - поиск], F3 - поиск строки таблицы, содержащей в коде, наименовании источника выделения или наименовании продукции задаваемый ключ.
[F4 - Корр.], F4 - переход в режим корректировки данных в таблице. Контролируется уникальность номера источник загрязнения + источник выделения на предприятии. F4 действует на обе таблицы (Источники выделения и Загрязняющие вещества) одновременно.
[F5 - копия], F5 - создается новый источник выделения на основе текущего. При этом могут быть скопированы также все принадлежащие источнику загрязняющие вещества. Данные по очистке не копируются.
[F6 - Смена.пр], F6 - меняет номер производства у текущего или всех отмеченных источников выделения. После изменения номера производства соответствующие корректировки будут произведены в источниках загрязнения, итоговой таблице ПДВ и мероприятиях по сокращению выбросов.

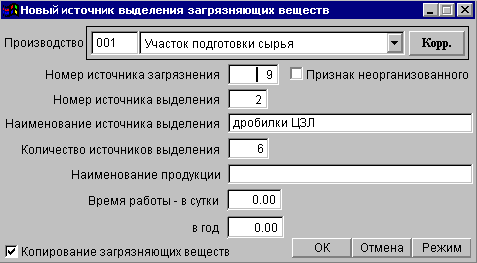

[F7 - добавить], F7- создание нового источника выделения в указанном производстве (рис. 13).
Рис. 13
Поля Номер источника загрязнения и Номер источника выделения всегда заполняются автоматически в соответствии с настройками режима ввода, но доступны для корректировки и ввода.
Для выбора производства, которому принадлежит вводимый источник, используйте список ранее введенных вами производств (кнопка ). Если вы еще не вводили нужное производство, воспользуйтесь кнопкой [Корр.]. При установке флажка Признак неорганизованного, к введенному в поле Номер источника загрязнения значению прибавляется 6000. Все источники, имеющие номер более 6000 считаются в ПК ЭРА неорганизованными.
[F8 - удалить], F8- удаление источника выделения.
Максимально-разовые, измеряемые в г/с, и валовые, измеряемые в т/год, выбросы загрязняющих веществ определяются по «Методике определения выбросов загрязняющих веществ в атмосферу при сжигании топлива в котлах производительностью менее 30 тонн пара в час или менее 20 гкал в час» [3] в соответствии с заданием. Следует также учитывать «Методическое пособие по расчету, нормированию и контролю выбросов загрязняющих веществ в атмосферный воздух» [4].
Выбросы г/с и т/год на источниках выделения можно заполнять как без учета, так и с учетом очистки, если вы предполагаете описывать очистные установки в разделе Показатели очистки. Указание о текущем значении режима появляется в заголовке таблицы над колонками г/с и т/год. Для переключения Режима ввода нажмите кнопку [С очисткой] ([Без очистки]).
Для работы с таблицей загрязняющих веществ источников выделения задействованы следующие кнопки и клавиши:
[F4 - Корр.], F4 - переход в режим просмотра/корректировки таблицы. Графа кода вещества - ссылочный тип на нормативную базу загрязняющих веществ.
[F5 - копия], F5 - создание вещества на основе текущего.
[F7 - добавить], F7 - ввод нового вещества. Создается новая пустая строка таблицы и осуществляется переход в режим ее корректировки. Необходимо ввести код вещества вручную либо выбрать его из нормативной базы по F4 (или два раза щелкнув мышкой в поле кода или наименования вещества).
[F8 - удалить], F8 - удаляется текущее вещество.

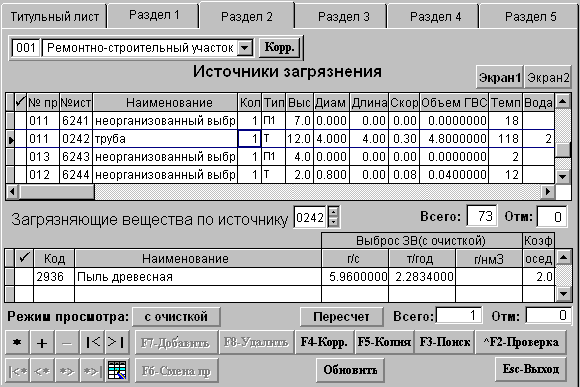

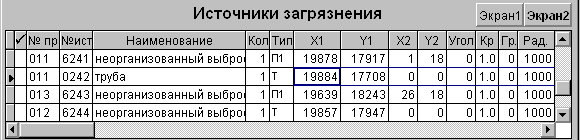

Вкладка Раздел 2 в форме Инвентаризация разбита на два экрана. Вид обоих экранов показан на рис. 14, 15.
Рис. 14
Рис. 15
Вкладка Раздел 2 содержит две взаимосвязанные таблицы: Источники загрязнения атмосферы и Загрязняющие вещества по источнику. При перемещении по таблице источников, содержимое таблицы загрязняющих веществ будет меняться, отражая вещества, выбрасываемые только текущим источником.
В верхней таблице отражаются ИЗА следующих типов (их обозначение отображается в графе Тип):
- Точечный источник (тип Т).
- Линейный источник первого типа - аэрационный фонарь (тип Л1).
- Линейный источник второго типа -аппроксимация отдельных источников с близкими параметрами (тип Л2).
- Площадной источник первого типа - выброс осуществляется равномерно со всей открытой поверхности источника (тип П1). Например, угольный склад.
- Площадной источник второго типа - выброс осуществляется из отдельных источников, расположенных равномерно на некоторой площади и имеющих одинаковые значения среднего объема газовоздушной смеси (ГВС), средней температуры ГВС и координаты X1, Y1 центра симметрии источников (тип П2).
Рассмотрим параметры, которые характеризуют источники загрязнения атмосферы.
Наименование источника - любой текст до 50 символов.
Тип
источника. Для корректировки типа ИЗА
установите курсор в графу Тип.
Значение колонки примет форму списка
.
Щелкните мышкой по
и выберите нужный тип из появившегося
списка возможных значений (типы ИЗА
описаны выше).
Высота ИЗА над поверхностью земли (м). Если высота источника не задана или менее 2 м, при расчетах будет приниматься значение 2 м.
Диаметр устья ИЗА (м). Диаметр обязательно должен задаваться для источников типов Т, Л2, П2.
Для круглого точечного источника это диаметр. Для прямоугольного сечения точечного источника - действительная ширина.
Длина устья - только для точечного источника с прямоугольным сечением.
Скорость ГВС (газовоздушной смеси) на выходе (м/с). Обязательно должна задаваться для источников типов Т, Л1, Л2, П2. Для площадного источника 1-го типа = 0!
Параметр можно не заполнять, если заполняются параметры Диаметр и Объемный расход ГВС - он вычисляется автоматически.
Объемный расход
ГВС (м
/с)
- средний объем ГВС при рабочих условиях
- реальной температуре ГВС и концентрации
водяных паров в ГВС. Обязательно должен
задаваться для источников типов Т, Л1,
Л2, П2. Для площадного источника 1-го типа
= 0!
Температура (С) - средняя температура ГВС.
Вода - концентрация водяных паров в ГВС, г/нм3. Эта колонка заполняется, если на источнике проводились инструментальные замеры.
X1, Y1 - абсцисса и ордината точечного или начала линейного или центра симметрии площадного источника загрязнения в заводской системе координат.
X2, Y2 - абсцисса и ордината конца линейного или размеры площадного источника загрязнения в заводской системе координат. В случае площадного источника, размер Х2 относится к стороне, направленной под углом АЛЬФА (см. ниже) к оси ОХ (отсчитывается от +ОХ против часовой стрелки).
В случае точечного источника эти поля не заполняются.
Угол АЛЬФА
(градусы) между положительной полуосью
абсцисс заводской системы координат
и длиной площадного источника.
Отсчитывается от оси +ОХ
против часовой стрелки. Должно выполняться
условие: 0
АЛЬФА < 90.
Коэффициент рельефа (графа КР). Определяется в соответствии с пунктом 4. ОНД-86 [3]. При добавлении в таблицу источников загрязнения его значение автоматически устанавливается равным значению коэффициента рельефа из нормативов по городу, затем оно может быть откорректировано.
Для корректировки данных по загрязняющим веществам перейдите в таблицу загрязняющих веществ, щелкнув мышкой в любом месте таблицы или нажав F9.
В этой таблице доступна для корректировки лишь одна колонка Коэффициент оседания, определяющийся в соответствии с пунктом 2.5 ОНД-86 [3]. Его следует заполнять, только когда на конкретном источнике он отличен от "нормативного", то есть того, который занесен в нормативную базу загрязняющих веществ.
При корректировке таблиц ИЗА нельзя изменить состав, как источников, так и веществ по любому источнику, а также нельзя корректировать значение величин выбросов г/с и т/год по веществам. Это связано с тем, что они являются зависимыми от состояния таблиц раздела 1 инвентаризации и получены в результате агрегирования данных этого раздела. Если необходимо сделать изменения, недоступные в рамках работы с разделом 2, вернитесь к разделу 1, модифицируйте его, а таблицы раздела 2 перестроятся автоматически, причем практически все корректировки уже проведенные вами по таблицам ИЗА останутся нетронутыми.
При работе с верхней таблицей источников загрязнения используются следующие кнопки и клавиши:
[Пересчет] - Перерасчет диаметра, скорости и расхода ГВС источников. В дополнительном к этому пункту запросе вам необходимо указать два из перечисленных параметров, на основании которых рассчитывается третий. Перерасчет ведется для отмеченных источников.
[С очисткой] / [Без очистки] - переключение показа выбросов до/после очистки.

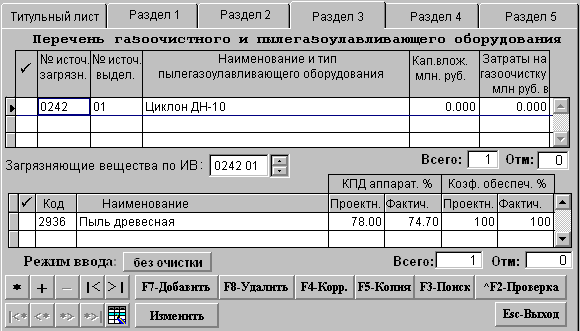

Вкладка Раздел 3 в форме Инвентаризация (рис. 16) содержит две взаимосвязанные таблицы: Перечень газоочистного и пылегазоулавливающего оборудования и Загрязняющие вещества по ИВ. В последней таблице отражаются показатели очистки по каждому веществу, выделяющемуся на источнике.
Рис. 16
При работе с верхней таблицей, описывающей газоочистное оборудование, доступны следующие кнопки и клавиши:
[F3 - поиск], F3 - поиск по номеру источников загрязнения и выделения и по наименованию очистной установки.
[F4 - просм], F4 - переход в режим корректировки или просмотра обеих таблиц.
[F7 - добавить], F7 - заполняет обе таблицы. Появляется диалог (рис. 17), в котором необходимо ввести код источника загрязнения (первое поле), источника выделения (второе поле) и изменить наименование очистного оборудования. Если встать на одно из первых двух полей и нажать F4, вызовется словарь, содержащий источники выделения предприятия, еще не оборудованные очисткой. Можно выбрать в этом словаре нужные источники и подтвердить выбор. Все источники выделения появятся в таблице Перечень газоочистного и пылегазоулавливающего оборудования. Нижняя таблица будет также заполнена, причем показатели очистки для формируемой таблицы загрязняющих веществ остаются не заполненными.
Рис. 17
[F8 - удалить], F8 - удаление текущей или всех отмеченных строк таблицы, если таковые были.
В режиме корректировки становится доступна кнопка [Изменить], с помощью которой можно сменить номер текущего источника выделения.
В нижней таблице Загрязняющие вещества по ИВ представлен состав всех веществ, выделяемых текущим источником, поэтому недоступны операции удаления, создания и корректировки кодов веществ. Таблица заполняется автоматически при вводе номеров источников в верхней таблице.
При работе со второй частью таблицы доступны кнопки и функциональные клавиши:
[F3 - поиск], F3 - поиск веществ по коду или наименованию.
[F4-просм], F4 - переключение режимов корректировки или просмотра таблицы. Можно корректировать последние четыре графы.
[С очисткой] / [Без очистки] - сообщает текущее значение режима ввода данных в таблицу Источники выделения и, по вашему желанию, изменяет его значение.
Следует сделать следующее замечание: данные по очистке влияют на величину выделяемых источником выделения загрязняющих веществ (г/с и т/год) по-разному, в зависимости от режима ввода данных по источникам выделения (с учетом очистки или без):
- Если данные вводились с учетом очистки, то при изменении показателя КПД факт. значение Выброс ЗВ(с очисткой) не меняется, а значение Выброс ЗВ(без очистки) пересчитывается.
- Если данные вводились без учета очистки, то при изменении показателя КПД факт. значение Выброс ЗВ(без очистки) не меняется, а значение Выброс ЗВ(с очисткой) пересчитывается.

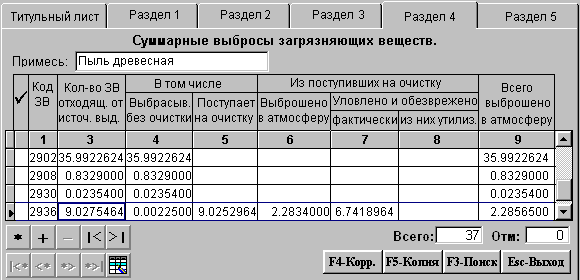

Таблица раздела 4 формируется автоматически при выборе вкладки Раздел 4 инвентаризации (рис. 18) и содержит полный перечень веществ, выбрасываемых на предприятии и их суммарные показатели.
Рис. 18
