Раздел 2. Оконечное оборудование передачи дискретных сигналов.

Тема 1. Современные телеграфные аппараты. Механические телеграфные аппараты

Телеграфный аппарат предназначен для передачи и заготовки буквенно-цифровых сообщений.

Аппарат работает как однополюсными так и двух полярными посылками.

Передача информации производится при помощи клавиатуры и трансмиттера. Информация принимается перфоратором. Заготовка информации производится при помощи клавиатуры и перфоратора с контролем на печатающем устройстве.

Современный телеграфный аппарат обычно состоит из телеграфного передатчика и телеграфного приёмника, питание устройств которых постоянным током осуществляется чаще всего от выпрямителей на 60 в, а переменным — непосредственно от электрической сети. Операции, выполняемые передатчиком: шифровка (шифрация) передаваемого знака (получение комбинации элементарных сигналов в соответствии с кодовой таблицей); преобразование параллельной кодовой комбинации в последовательную; включение в состав кодовой комбинации служебных сигналов для синхронизации и фазирования приёмника; передача в линию связи последовательности электрических сигналов требуемой длительности и амплитуды. При работе передатчика (рис. 1) каждый знак, соответствующий передаваемому сообщению, от источника информации поступает в кодирующее устройство (шифратор), где он автоматически преобразуется в кодовую комбинацию, элементы которой, появляясь на выходе кодирующего устройства одновременно, следуют в наборное устройство.

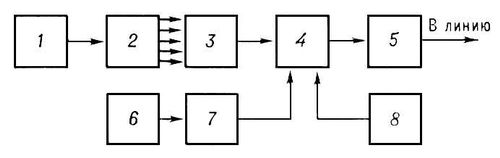

Рис. 1. Структурная схема передатчика телеграфного аппарата: 1 — источник информации; 2 — кодирующее устройство; 3 — наборное устройство; 4 — распределитель; 5 — выходное устройство; 6 — привод; 7 — управляющее устройство; 8 — датчик служебных элементов.

Передающий распределитель последовательно преобразует каждый элемент кодовой комбинации в электрический сигнал определённой длительности. Выходное устройство формирует электрические сигналы необходимой мощности, полярности и формы, а датчик выдаёт служебные элементы комбинаций. Привод определяет скорость телеграфирования. Метод передачи (стартстопный или синхронный) зависит от способа работы управляющего устройства.

  Функции приёмника телеграфного аппарата (рис. 2) — приём электрических сигналов кодовой комбинации; определение полярности каждого элементарного сигнала; дешифровка (дешифрация) кодовой комбинации; отпечатывание принятого знака. Электрические сигналы кодовой комбинации поступают на входное устройство, которое определяет их полярность и исправляет искажения. Далее элементарные сигналы комбинации через приёмный распределитель направляются в наборное устройство, где они накапливаются и передаются в дешифратор. Сигналы с выхода дешифратора вводятся в печатающее устройство, которое записывает сообщение на бумажной ленте (в ленточном телеграфном аппарате, например телетайпе) или на рулоне (в рулонном телеграфном аппарате). Синхронизация и фазирование приёмника осуществляются совместно приёмным распределителем и управляющим устройством. Скорость работы приёмника определяется приводом.

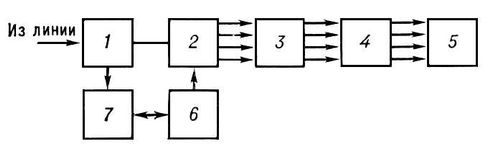

Рис. 2. Структурная схема приёмника телеграфного аппарата: 1 — входное устройство; 2 — приёмный распределитель; 3 — наборное устройство; 4 — дешифратор; 5 — печатающее устройство; 6 — привод; 7 — управляющее устройство.

  В состав телеграфного аппарата могут входить также автоматизирующие приставки (реперфораторная, трансмиттерная), автоответчик и автостоп. Они позволяют автоматически передавать и принимать сообщения, проверять правильность установленного соединения, включать и выключать привод телеграфного аппарата.

Современный электронный телеграфный аппарат F-2500 представляет собой многофункциональный телекоммуникационный терминал он обеспечивает: приём, передачу и хранение сообщений. Также аппарат F-2500 производит распечатку на бумаге и сохранение на гибком магнитном диске принимаемых и подготавливаемых к отправке сообщений. Кодирование знаков производится при помощи кода МТК №2. Скорость телеграфирования 50/75/100 Бод, возможно перепрограммирование на 200 Бод

Многофункциональный телекоммуникационный терминал F-2500 состоит из модулей: основной аппарат в него входят печатающее устройство, дисковод используется дискета 3,5 дюйма емкостью 720 кБайт, электроника управления, блок подключения, блок электропитание; клавиатура подключается через кабель к основному аппарату; монитор подключается через кабель к основному аппарату. Размер экрана монитора по диагонали 12 дюймов, число строк 24, число знаков в строке 80.

Печатающее устройство: способ печати точечная матрица 9x14; скорость печати 50 знаков/с; виды шрифта латинский шрифт и кириллица, большие буквы; типы шрифта «левый курсив» используется в диалоге соператором диалог с оператором, «правый курсив» используется при местный режиме и передаче, прямой шрифт используется на приеме.

Технические характеристики:

Подключение к сети питания

Нал ряжен и е сети 220 В

Частота сети 40 - 60 Гц

Потребляемая мощность в режиме готовности -18 Вт

В рабочем режиме - 58 Вт

Рабочие параметры

Уровень шума макс. 60 дБ

Температура окружающей среды + 5... + 50 *С

Допускаемая влажность воздуха макс. 90% при + 30 "С

Электронное ЗУ (емкость 32 кБайт)

Накопитель сообщений

Приемный накопитель

ЗУ комфортного управления, состоящее из:

•Накопитель кратких текстов до 26 кратких текстов макс, по 256 знаков

•Накопитель для автоматических до 35 заданий на передачу макс, по 10

вызовов (накопитель передач) сообщений каждое

• Накопитель для автоматических до 35 выводов макс, по 10 сообщений

выводов абонентом каждый

•Наборный накопитель для макс. 35 телексных номеров набора

сокращенных наборов абонентов макс, по 32 наборных знака и

25 знаков комментария

•Накопитель повторных наборов автоматическое запоминание последнего

набранного телексного номера
