6. Анализ технологического режима

Распределение обжатий по клетям стана 2000 представлено на рисунке 2.

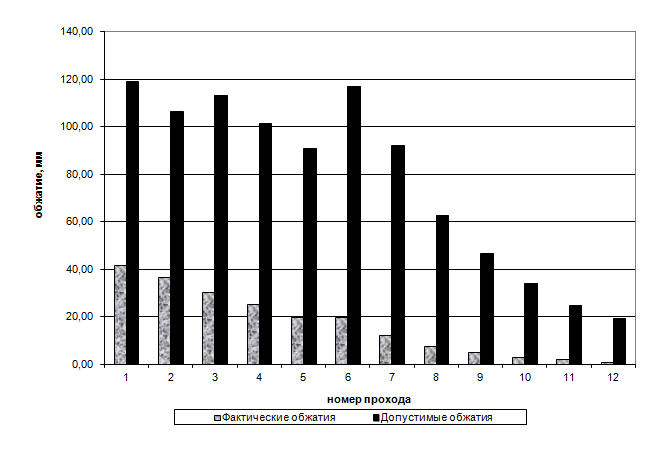

Рисунок 2 - Предлагаемый деформационный режим прокатки

Значения усилий и мощности прокатки представлены на рисунке 3 и 4 соответственно.

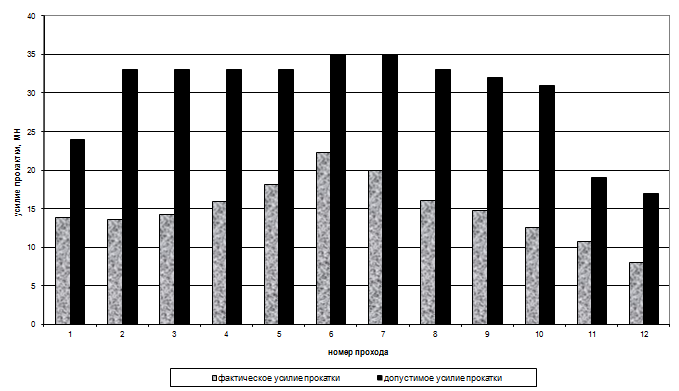

Рисунок 3 - Усилие прокатки

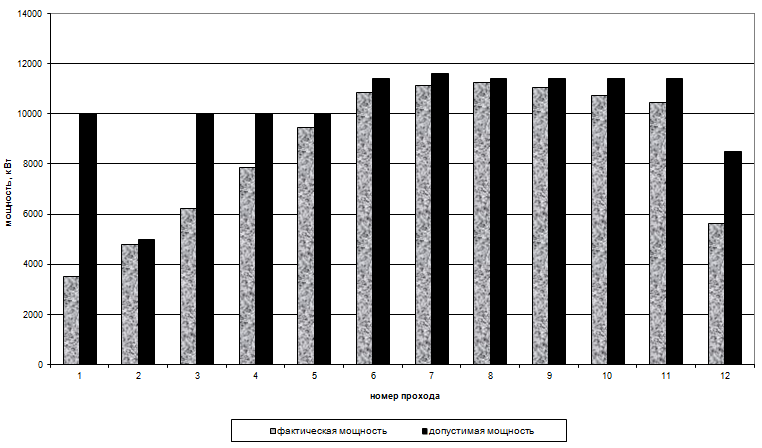

Рисунок 4 - Мощность прокатки

Список использованной литературы

1. Технологическая инструкция. Производство проката на стане 2000 в ПГП. ТИ 05757665-ПГП-01-2007. АО НЛМК, 2001

2. Коновалов Ю.В., Остапенко А.Л., Пономарев В.И. Расчет параметров листовой прокатки. - М.: Металлургия, 1986.

3. Целиков А.И., Томленов А.Д., Зюзин В.И., Третьяков А.В., Никитин Г.С. Теория прокатки. Справочник. - М.: Металлургия, 1982.

4. ГОСТ 19903-89 Прокат листовой горячекатаный. Сортамент

11
