1.7 Влияние коэффициента усиления разомкнутой системы на устойчивость

Основное требование, предъявляемое системе – это устойчивость, но даже устойчивая система может оказаться неработающей. Она должна удовлетворять определенным качествам процесса управления, которое характеризуется показателями качества в установившемся и переходном режимах.

Используя вычислительную систему SamSim приведем графики переходных функций исходной и скорректированной систем, соответствующих различным коэффициентам усиления разомкнутой системы.

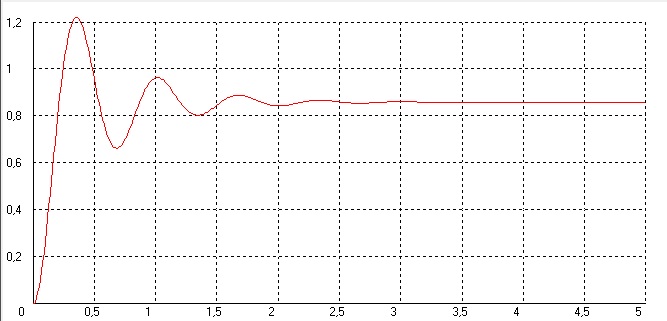

Рисунок 8 – График переходной функции исходной системы

Из приведенного выше графика можно определить основные показатели переходного процесса:

1. Характер переходного процесса колебательный.

2. Время регулирования t_р = 3с – время от начального переходного процесса до момента, когда отклонение выходной величины становится близким к установившемуся значению с заданной точностью ε = 2 – 3%.

3. Время первого согласования t₁ = 0,55с.

4. Максимальное отклонение y_max = 1.24.

5. Установившееся значение y_уст = 0,9.

6. Перерегулирование:

7. Статическая ошибка:

Рисунок 9 – График скорректированной системы при небольшом увеличении коэффициента усиления

Из приведенного выше график можно определить основные показатели переходного процесса:

1. Характер переходного процесса колебательный.

2. Время регулирования t_р = 4с – время от начального переходного процесса до момента, когда отклонение выходной величины становится близким к установившемуся значению с заданной точностью ε = 2 – 3%.

3. Время первого согласования t₁ = 0,1с.

4. Максимальное отклонение y_max = 1,3.

5. Установившееся значение y_уст = 0,9.

6. Перерегулирование:

7. Статическая ошибка:

Таким образом уже можно сделать вывод, что при увеличении коэффициента усиления увеличивается максимальное отклонение, время регулирования, число колебаний, установившееся значение и перерегулирование, а статическая ошибка уменьшается.

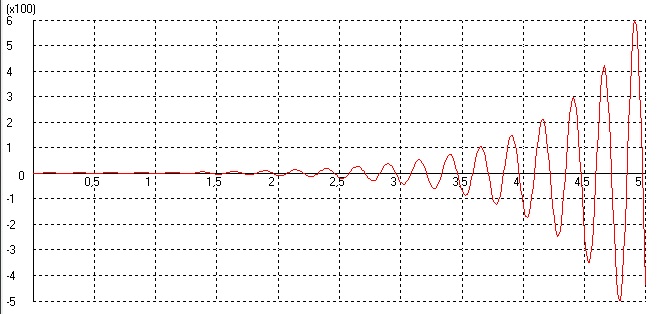

Рисунок 10 – График скорректированной системы при большем увеличении коэффициента усиления

Как видно из приведенного графика при большем увеличении коэффициента усиления система становится неустойчивой.

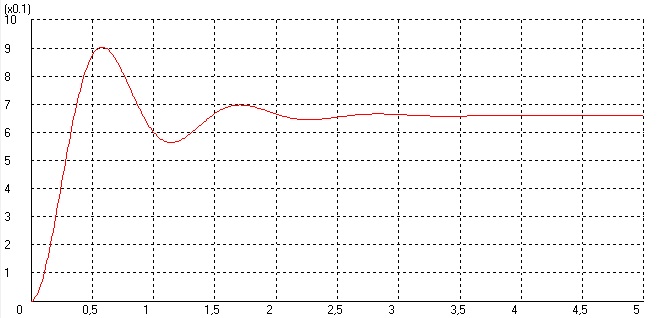

Рисунок 11 – График скорректированной системы при уменьшении коэффициента усиления

Из приведенного выше графика можно определить основные показатели переходного процесса:

1. Характер переходного процесса колебательный.

2. Время регулирования t_р = 2,5с – время от начального переходного процесса до момента, когда отклонение выходной величины становится близким к установившемуся значению с заданной точностью ε = 2 – 3%.

3. Время первого согласования t₁ = 0,9с.

4. Максимальное отклонение y_max = 0,9.

5. Установившееся значение y_уст = 0,67.

6. Перерегулирование:

7. Статическая ошибка:

Таким образом можно сделать вывод, что при уменьшении коэффициента усиления уменьшается максимальное отклонение, время регулирования, число колебаний, установившееся значение и перерегулирование, а статическая ошибка увеличивается.

Исходя из полученных выводов можно сказать, что влияние коэффициента усиления разомкнутой системы весьма ощутимо. При корректировке данного коэффициента можно добиться уменьшения статической ошибки, жертвуя временем регулирования и перерегулированием или наоборот, увеличение статической ошибки и уменьшение перерегулирования и времени регулирования.
