8.1 Расчет быстроходного вала

Опорные реакции в вертикальной плоскости:

Проверка

Изгибающие моменты:

2.Опорные реакции в горизонтальной плоскости:

Проверка

Изгибающие моменты:

Суммарные изгибающие моменты:

_БНТУ.303163.016 ПЗ

Суммарные реакции в опорах:

;

Бнту.303163.016 пз

Бнту.303163.016 пз

8.2 Расчет тихоходного вала

Опорные реакции в вертикальной плоскости:

Проверка ;

Изгибающие моменты:

2.Опорные реакции в горизонтальной плоскости:

Проверка

Изгибающие моменты:

Суммарные изгибающие моменты:

Суммарные реакции в опорах:

_БНТУ.303163.016 ПЗ

_БНТУ.303163.016 ПЗ

БНТУ.303163.016 ПЗ

9. Проверочные расчеты

9.1 Проверочный расчет шпоночных соединений

Размеры шпонки и пазов выбирают в зависимости от диаметра вала, длина шпонки выбирается исходя из длины ступицы (примерно на 5-10 мм меньше).

Для всех шпоночных соединений принимаем призматические шпонки со скругленными концами ГОСТ 23360-78 (см. рис. 9.1).

Материал шпонки- Cталь 45 ГОСТ 1050-88.

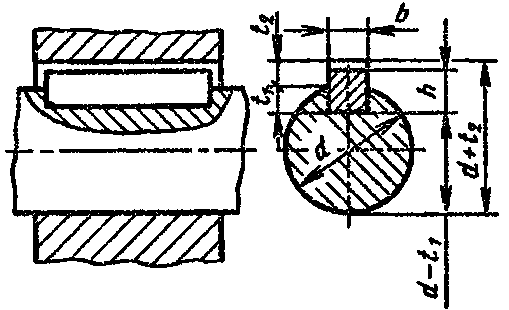

Рисунок 9.1- Шпонка призматическая.

Расчет производим на смятие боковых граней шпонки [2, стр.251]:

(9.1)

где высота шпонки, мм [2, табл. К42. стр.427];

рабочая длина шпонки, мм;

диаметр вала, мм;

высота шпонки в пазу вала, мм [2, табл. К42. стр.427].

допускаемое напряжение смятия при стальной ступице;

допускаемое напряжение смятия при чугунной ступице;

Шпонка под шкив быстроходного вала:

Таблица 9.1- Параметры шпонки

d,мм	b,мм	h,мм	t1,мм	l,мм	lp,мм	материал ступицы
20	6	6	3,5	20	14	чугун

Проверим данную шпонку на смятие:

Мпа.

Условие прочности шпонки на смятие выполняется.

Шпонка под муфту тихоходного вала:

Бнту.303163.016 пз

Таблица 9.2- Параметры шпонки

d,мм	b,мм	h,мм	t1,мм	l,мм	lp,мм	материал ступицы
36	10	8	5	50	40	сталь

Проверим данную шпонку на смятие:

Условие прочности шпонки на смятие выполняется.

Шпонка под червячное колесо тихоходного вала:

Таблица 9.3- Параметры шпонки

d,мм	b,мм	h,мм	t1,мм	l,мм	lp,мм	материал ступицы
45	14	9	5,5	56	42	чугун

Проверим данную шпонку на смятие:

_{Перегрузка}

_{Допускается перегрузка до 5%.}

Условие прочности шпонки на смятие выполняется.
