4.3 Расчет и анализ переходных процессов
Переходные процессы в ЭП, как и в разомкнутой системе, рассчитывают за цикл нагрузочной диаграммы. Методика расчета зависит от системы ЭП, вида механической характеристики двигателя, характера статического момента, учета постоянных времени [6].
Примем для нашего случая следующие допущения:
-ЭП представляем как одномассовую систему;
-управляющее воздействие изменяется линейно, что характерно системам типа “управляющий преобразователь-жвигатель”;
-моменты сопротивления представлены только активными моментами.
Характер переходного процесса зависит от инерционностей ЭП (электромеханической Тм и электромагнитной Тэ постоянных времени двигателя) и их количественного соотношения.
Электромеханическая постоянная времени ДПТ с линейной механической характеристикой [6]:
Тм=
, (4.23)
где J-суммарный, приведенный к валу двигателя, момент инерции ЭП;
Тм=
=6,98*10-2
(с).
Электромагнитная постоянная времени цепи якоря двигателя:
Тэ=
; (4.24)
Тэ=
=5,14*10-4(с).
Так как Тм намного больше Тэ, то можно вместо электромеханического рассматривать только механический переходной процесс, обусловленный механической инерцией.
Результатом расчета переходных процессов являются зависимости угловой скорости и момента от времени, т.е. ω(t) и M(t). В ряде случаев задается по закону
ω0(t)=ω0нач+ε0t,
где ω0нач-заданная угловая скорость при t=0;
ε0-заданное значение углового ускорения(замедления или ускорения).
В этом случае действительная угловая скорость двигателя рассчитывается следующим образом[6]:
ω=ε0t+(
ω0нач-∆ωст-ε0Тм)(1-
)+ωнач
, (4.25)
где ∆ωст-статическое падение скорости двигателя:
ωнач-начальная скорость двигателя.
Статическое падение угловой скорости двигателя можно найти через жесткость механической характеристики:
∆ωст=
, (4.26)
где
-постоянный
статический момент на рабочих участках
технологического цикла.
Так как в нашем случае Мст=Муст=3,13 Н*м, то по формуле (4.26) получаем:
∆ωст=
=60,60(рад/с).
Электромагнитный момент двигателя определяется выражением:
М=Мст+Jε0+(Мнач-Мст- Jε0) , (4.27)
где Мнач- начальное значение электромагнитного момента двигателя .
Для передней руки момент сопротивления определяется только активным статическим моментом. Поэтому будем использовать формулы для пуска и торможения двигателя при активном статическом моменте.
Начнем с пуска при активном статическом моменте. На интервале времени 0<t<t0, где t0-заданное время пуска, имеем:
ω=ε0t-(∆ωст+ε0Тм)(1- ), (4.28)
М=Мст+Jε0(1- )- Мст (4.29)
На интервале t0<t<tп+3Тм:
ω=ω0кон-∆ωст-ε0Тм , (4.30)
где ω0кон-конечное значение заданной угловой скорости;
М=Мст+Jε0 . (4.31)
Торможение при активном статическом моменте. На интервале времени 0<t<t0, где t0-уже заданное время торможения имеем:
ω= ω0нач-∆ωст- ε0t+ε0Тм)(1- ), (4.32)
М=Мст-Jε0
. (4.33)
На интервале t0<t<t0+3Tм:
ω= -∆ωст+ε0Тм , (4.34)
М=Мст-Jε0 . (4.35)
Абсолютное значение заданного углового ускорения как для пуска (t0=tп, ω0кон=ωуст), так как и для торможения(t0=tт, ω0нач=ωуст) двигателя выразим следующим образом:
ε0=
; (4.36)
ε0=
=104.72(рад/с2).
Подставив все известные величины в формулы(4.28)-(4.35), получим следующие переходные переходные характеристики:
а) для пуска:
ω(t)=
(4.37)
M(t)=
(4.38)
б) для торможения:
ω(t)=
(4.39)
M(t)=
(4.40)
Графики зависимостей (4.38)-(4.40) изображены на рисунках 4.2, 4.3.
В
целом на рисунках механические переходные
процессы имеют типичный для пуска и
торможения вид. Но есть принципиальные
отличия- это наблюдается во время пуска
при t
(0,9;0,6)
для зависимости ω(t)
и во время торможения при t
(0,9;1,6)
для зависимостей ω(t),
M(t).
Эти отличия объясняются тем, что формулы
для расчета переходных процессов не
учитывают принятых ещё в разделе 2
допущений. Так, в действительности при
остановке ЭД передняя рука не будет
двигаться самостоятельно под действием
силы тяжести из-за редуктора с большим
передаточным числом(i=255.4).

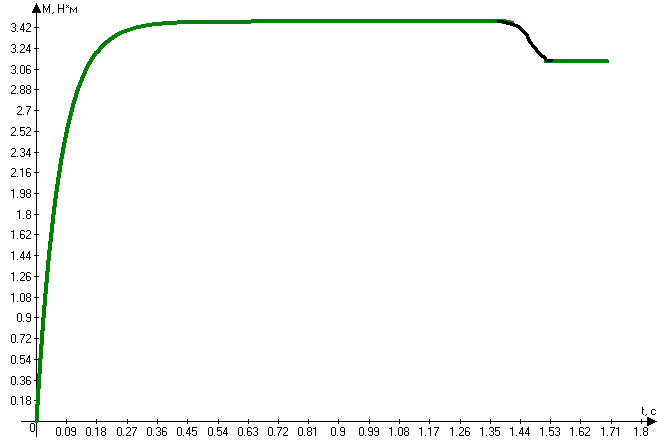

Рисунок 4.2-Механические переходные процессы в ЭП при пуске

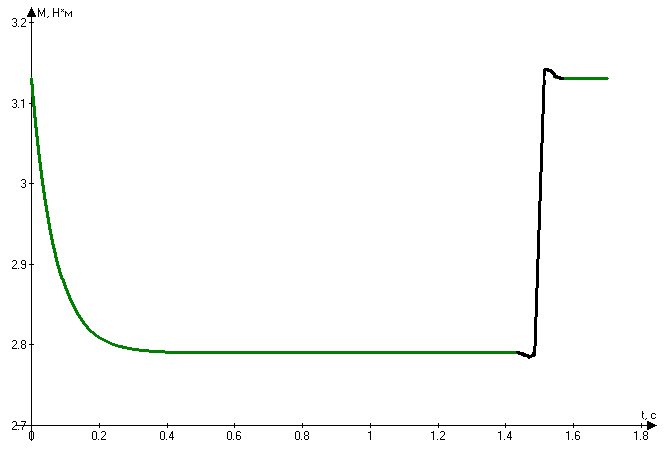

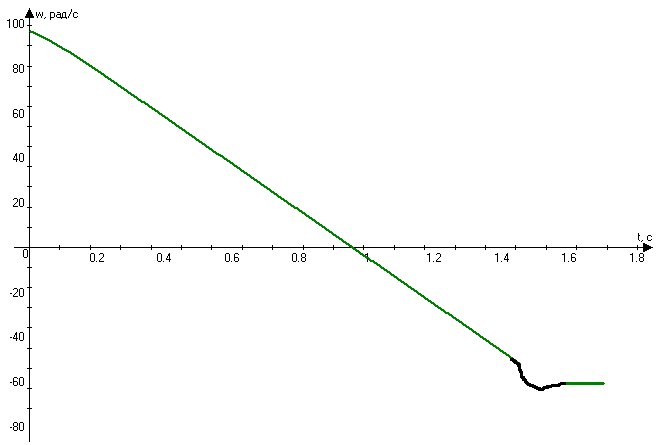

Рисунок 4.3-Механические переходные процессы в ЭП при торможении
Время окончания переходного процесса для рассмотренных зависимостей брали, считая двигатель апериодическим звеном 1-го порядка(t0+3Tм=1,7 с.). Обычно для апериодического звена по истечении указанного времени, отклонения скорости и момента от установившихся значений составляют не более 5%. В данном случае, как видим, это не совсем так ввиду принятых допущений.
Вычислим статическую ошибку(статизм) ЭП для угловой скорости[7]:
s=
=
; (4.41)
s=
=0,31
или
31%.
Такое большое значение статизма объясняется, как разомкнутой структурой ЭП, так и тем, что двигатель работает по искусственной механической характеристике со скоростью идеального ХХ, меньшей в 2 раза, чем аналогичная скорость для естественной характеристики.
Разомкнутый ЭП данного проекта не подходит для регулируемых приводов станков и ПР: так максимально допустимое значение статической ошибки регулируемого ЭП для диапазона регулирования 100 составляет 5%[7]. Эта проблема решается построением замкнутых структур ЭП, что будет рассмотрено в следующем разделе.
