2.4 Выбор числа и мощности трансформаторов главной понизительной подстанции (гпп)
Для главной понизительной подстанции (ГПП) выбираются два
трансформатора таким образом, чтобы при выходе из строя одного трансформаторов другой смог бы обеспечить бесперебойным питанием все электроприемники первой и второй категории надёжности, но при этом его перегрузка не должна составлять более 40%, т.е. коэффициент загрузки не должен превышать 0,7.
Для осуществления выбора трансформаторов вычисляются расчетные нагрузки ГПП.
Активная
максимальная мощность ГПП
,кВт
определяется по формуле

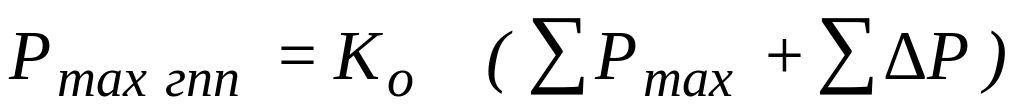

, (28)
где

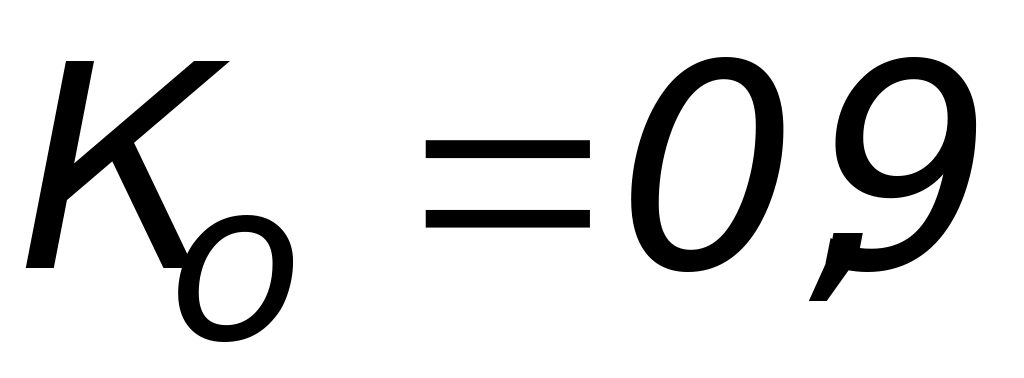

- коэффициент, учитывающий не одновременность
максимальных нагрузок;
-
активная максимальная мощность завода,
кВт;
-

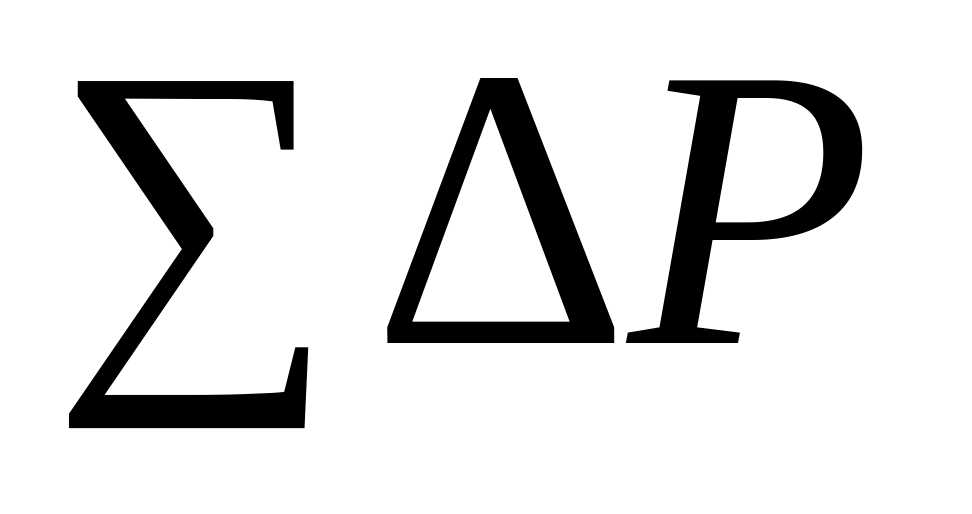

потери активной мощности цеховых
трансформаторов всего завода, кВт.
Максимальная
реактивная мощность главной понизительной
подстанции
,
кВар определятся по формуле
, (29)
где
- максимальная реактивная мощность
завода, кВар;
-
потери реактивной мощности в цеховых
трансформаторах всего завода, кВт.
Максимальная
допустимая реактивная нагрузка
,
кВар завода вычисляется по формуле
, (30)
где

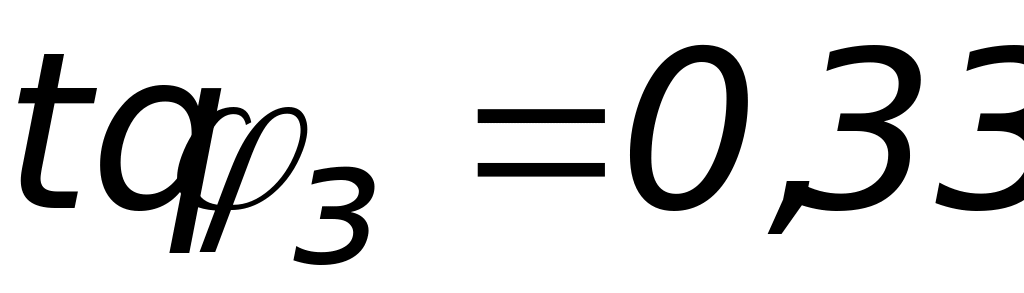

- реактивный коэффициент мощности,
энергосистемы
завода.
Расчет
суммарная реактивной мощности
компенсирующих устройств
,
кВар производится по следующей формуле
. (31)
Полная
максимальная мощность ГПП
,кВА
определяется по формуле
. (32)
Результаты расчетов сводим в таблицу 8.
Таблица 8 - Расчётные нагрузки ГПП
Объект |
Рmах гпп кВт |
Qmax гпп кВар |
Qmax доп кВар |
Qку кВар |
Smax гпп кВА |
ГПП |
1352,6 |
1134,36 |
446,36 |
688 |
1765,3 |
Расчет требуемой полной мощности для каждого трансформатора ГПП производится по формуле 23.
По таблице 2.-93 из [4] выбирается тип и полная номинальная мощность трансформаторов ГПП, выбор осуществляется исходя из условия 24.
Характеристики выбранных трансформаторов приведен в таблице 9.
Таблица 9 - Технические данные трансформаторов ГПП
Тип и мощность трансформаторов |
n шт |
ΔРхх кВт |
ΔРкз кВт |
Iхх % |
Uкз % |
ТМ - 1600 |
2 |
3,65 |
18 |
1,4 |
6,5 |
Данные
потерь мощности трансформаторов главной
понизительной
подстанции приведены в таблице 10.
Таблица 10 - Потери мощности в трансформаторах ГПП
Объект |
Shom кВА |
n шт |
КЗ |
Потери мощности |
Потери энергии кВт∙ч |
||||
Активной, кВт |
Реактивной, кВар |
||||||||
На один |
Всего |
На один |
Всего |
На один |
Всего |
||||
ГПП |
1006,34 |
2 |
0,55 |
9 |
18 |
60 |
120 |
23392 |
46784 |
