23. Биполярные транзисторы. Схемы включения

Биполярный транзистор — трёхэлектродный полупроводниковый прибор, один из типов транзистора. Электроды подключены к трём последовательно расположенным слоям полупроводника с чередующимся типом примесной проводимости. По этому способу чередования различают npn и pnp транзисторы (n (negative) — электронный тип примесной проводимости, p (positive) — дырочный). В биполярном транзисторе, в отличие от полевого транзистора, используются заряды одновременно двух типов, носителями которых являются электроны и дырки (от слова «би» — «два»).

Схема включения с общей базой

Усилитель с общей базой.

• Среди всех трех конфигураций обладает наименьшим входным и наибольшим выходным сопротивлением. Имеет коэффициент усиления по току, близкий к единице, и большой коэффициент усиления по напряжению. Фаза сигнала не инвертируется.

• Коэффициент усиления по току: I_вых/I_вх=I_к/I_э=α [α<1]

• Входное сопротивление R_вх=U_вх/I_вх=U_бэ/I_э.

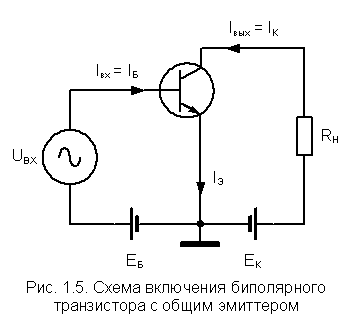

Схема включения с общим эмиттером

Коэффициент усиления по току: Iвых/Iвх=Iк/Iб=Iк/(Iэ-Iк) = α/(1-α) = β [β>>1]

• Входное сопротивление: Rвх=Uвх/Iвх=Uбэ/Iб

Схема с общим коллектором

• Коэффициент усиления по току: Iвых/Iвх=Iэ/Iб=Iэ/(Iэ-Iк) = 1/(1-α) = β [β>>1]

• Входное сопротивление: Rвх=Uвх/Iвх=(Uбэ+Uкэ)/Iб

24. Полевые транзисторы. Типы. П.Т. С управляющим p-n переходом

Полевыми транзисторами называют активные полупроводниковые приборы, в которых выходным током управляют с помощью электрического поля (в биполярных транзисторах выходной ток управляется входным током). Полевые транзисторы называют также униполярными, так как в процессе протекания электрического тока участвует только один вид носителей.

Различают два вида полевых транзисторов: с управляющим переходом и с изолированным затвором. Все они имеют три электрода: исток (источник носителей тока), затвор (управляющий электрод) и сток (электрод, куда стекают носители).

По физической структуре и механизму работы полевые транзисторы условно делят на 2 группы. Первую образуют транзисторы с управляющим р-n переходом, или переходом металл — полупроводник (барьер Шоттки), вторую — транзисторы с управлением посредством изолированного электрода (затвора), т. н. транзисторы МДП (металл — диэлектрик — полупроводник).

Транзистор с управляющим p-n-переходом.

.

Рис. 1.22 Устройство транзистора

Рис. 1.23 Графическое изображение: а – канал р-типа; б – канал n-типа

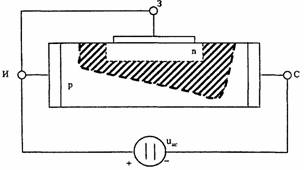

Рис. 1.24 Принцип действия транзистора

Рис. 1.25 Режим отсечки

25.Полевые транзисторы. Схемы включения. Статические характеристики и параметры.

Транзистор — радиоэлектронный компонент из полупроводникового материала, обычно с тремя выводами, позволяющий входным сигналам управлять током в электрической цепи.

Полевой транзистор — полупроводниковый прибор, в котором ток изменяется в результате действия перпендикулярного току электрического поля, создаваемого входным сигналом.

Протекание в полевом транзисторе рабочего тока обусловлено носителями заряда только одного знака (электронами или дырками), поэтому такие приборы часто включают в более широкий класс униполярных электронных приборов (в отличие от биполярных).

Полевой транзистор можно включать по одной из трех основных схем: с общим истоком (ОИ), общим стоком (ОС) и общим затвором (ОЗ). На практике чаще всего применяется схема с ОИ, аналогичная схеме на биполярном транзисторе с ОЭ. Каскад с общим истоком даёт очень большое усиление тока и мощности. Схема с ОЗ аналогична схеме с ОБ. Она не даёт усиления тока, и поэтому усиление мощности в ней во много раз меньше, чем в схеме ОИ.

А- с общим истоком, Б -с общим затвором, В- с общим стоком

Статическими характеристиками полевого транзистора с управляющим p-n-переходом являются: управляющие и выходные характеристики.

1. Управляющие (стокозатворные) характеристики. Эти характеристики показывают управляющее действие затвора и представляют собой зависимость тока стока от напряжения на затворе при постоянстве напряжения стока:

На рис. 4.5, а представлены управляющие характеристики полевого транзистора с каналом n-типа.

2. Выходные (стоковые) характеристики.Семейство этих характеристик представляет собой зависимость тока стока от напряжения стока при неизменном напряжении на затворе: Вид этих характеристик представлен на рис. 4.5, б.

Рис. 4.5. Статические характеристики полевого транзистора с управляющим p-n-переходом с каналом n-типа

Основные параметры полевых транзисторов:

1. Крутизна характеристики: S=

где   – приращение тока стока;   – приращение напряжения на затворе.

Крутизна характеризует управляющее действие затвора. Этот параметр определяют по управляющим характеристикам.

2. Внутреннее (выходное) сопротивление  :

где  – приращение напряжения стока;   – приращение тока стока.

Этот параметр представляет собой сопротивление транзистора между стоком и истоком переменного тока.

3. Коэффициент усиления  :

Коэффициент усиления показывает, во сколько раз сильнее действует на ток стока изменение напряжения затвора, нежели изменение напряжения стока. Для подобной компенсации   и  должны иметь разные знаки, что определяет наличие знака «–» в правой части выражения.

Эти три параметра ( ) связаны между собой зависимостью:

4. Входное сопротивление  :

где   – приращение напряжения на затворе;   – приращение тока стока;

5. Входная емкость между затвором и истоком  , которая является барьерной емкостью p-n-перехода и может составлять единицы – десятки пФ в зависимости от способа изготовления полевого транзистора.

26)Тиристоры.Тиристор,как управляемый полупроводниковый прибор с несколькими p-n-переходами.Тири́стор — полупроводниковый прибор, выполненный на основе монокристаллаполупроводника с тремя или более p-n-переходами и имеющий два устойчивых состояния: закрытое состояние, то есть состояние низкой проводимости, и открытое состояние, то есть состояние высокой проводимости.

Тиристор можно рассматривать как электронный выключатель . Основное применение тиристоров — управление мощной нагрузкой с помощью слабых сигналов, а также переключающие устройства. Существуют различные виды тиристоров, которые подразделяются, главным образом, по способу управления и по проводимости. Различие по проводимости означает, что бывают тиристоры, проводящие ток в одном направлении и в двух направлениях. Основная схема тиристорной структуры показана на рис. 1.

Она представляет собой четырёхслойный полупроводник структуры p-n-p-n, содержащий три последовательно соединённых p-n-перехода J1, J2, J3. Контакт к внешнему p-слою называется анодом, к внешнему n-слою — катодом. В общем случае p-n-p-n-прибор может иметь до двух управляющих электродов (баз), присоединённых к внутренним слоям. Подачей сигнала на управляющий электрод производится управление тиристором (изменение его состояния). Прибор без управляющих электродов называется диодным тиристором или динистором. Такие приборы управляются напряжением, приложенным между основными электродами. Прибор с одним управляющим электродом называют триодным тиристором илитринистором^[1] (иногда просто тиристором, хотя это не совсем правильно). В зависимости от того, к какому слою полупроводника подключён управляющий электрод, тринисторы бывают управляемыми по аноду и по катоду. Наиболее распространены последние.Описанные выше приборы бывают двух разновидностей: пропускающие ток в одном направлении (от анода к катоду) и пропускающие ток в обоих направлениях. В последнем случае соответствующие приборы называются симметричными (так как их ВАХсимметрична) и обычно имеют пятислойную структуру полупроводника. Симметричный тринистор называется также симистором или триаком (от англ. triac). Следует заметить, что вместо симметричных динисторов, часто применяются их интегральные аналоги, обладающие лучшими параметрами.Тиристоры, имеющие управляющий электрод, делятся на запираемые и незапираемые. Незапираемые тиристоры, как следует из названия, не могут быть переведены в закрытое состояние с помощью сигнала, подаваемого на управляющий электрод. Такие тиристоры закрываются, когда протекающий через них ток становится меньше тока удержания. На практике это обычно происходит в конце полуволны сетевого напряжения.
