19. Виды диодов.

Выпрямительные диоды различных классов, отличающиеся напряжением, временем переключения, рабочей полосой частот. ВАХ как у обычного p-n-перехода. В качестве выпрямительных используют сплавные эпитаксиальные и диффузионные диоды, выполненные на основе несимметричных p-n-переходов. Для выпрямительных диодов характерны малые сопротивления и большие токи в прямом режиме. Барьерная емкость из-за большой площади перехода достигает значений десятков пикофарад. Германиевые выпрямительные диоды применяют до температур 70-80^оС, кремниевые до 120-150^оС, арсенид-галлиевые до 150^оС.

Основные параметры выпрямительных диодов:

U_{обр,макс} –максимально допустимое обратное напряжение, которое диод может выдержать без нарушения его работоспособности;

I_вып,ср - средний выпрямленный ток;

I_пр,п – пиковое значение импульса тока при заданных максимальной длительности, скважности и формы импульса;

U_пр,ср – среднее прямое напряжение диода при заданном среднем значении прямого тока;

P_ср – средняя за период мощность, рассеиваемая диодом, при протекании тока в прямом и обратном направлениях;

r_диф – дифференциальное сопротивление диода в прямом режиме.

Стабилитроны – диоды, предназначенные для работы в режиме электрического пробоя. Условное обозначение отличается от стандартного (см. таблицу 2.1). В этом режиме при значительном изменении тока стабилитрона напряжение на нем меняется мало. В низковольтных (до 5,7В) стабилитронах используется туннельный пробой, а в высоковольтных – лавинный пробой. В них более высокоомная база.

Основные параметры:

U_ст – напряжение стабилизации при заданном токе в режиме пробоя;

I_ст,мин и I_{ст,макс} – минимально допустимый и максимально допустимый токи стабилизации;

r_ст – дифференциальное сопротивление стабилитрона на участке пробоя;

- температурный коэффициент напряжения (ТКН) стабилизации при заданном токе стабилизации. Туннельный пробой характеризуется отрицательным ТКН, а лавинный - положительным.

Для стабилизации малых напряжений (0,3…1,9В) используют диоды, называемые стабисторами, которые работают в прямом режиме, имеют специальную форму прямой ветви. Обозначение такое же, как у выпрямительных диодов.

Диод Шотки – разновидность выпрямительных диодов, работающий на основе выпрямляющего контакта металл – полупроводник, образующего контактную разность потенциалов из-за перехода части электронов из полупроводника n -типа в металл и уменьшения концентрации электронов в полупроводниковой части контакта. Эта область обладает повышенным сопротивлением. При подключении внешнего источника плюсом к металлу, а минусом к полупроводнику, потенциальный барьер понизится и через переход пойдет прямой ток.

В диоде Шотки отсутствуют явления накопления и рассасывания основных носителей, поэтому они очень быстродействующие и могут работать на частотах до десятков ГГц. Прямое напряжение составляет ~0,5 В, прямой допустимый ток может достигать сотни ампер, а обратное напряжение – сотен вольт. ВАХ диода Шотки напоминает характеристику обычных p-n-переходов, отличие состоит в том, что прямая ветвь в пределах 8-10 декад напряжения представляет почти идеальную экспоненциальную кривую, а обратные токи достаточно малы – 10^-10…10^-9 А.

Конструктивно диоды Шотки выполняют в виде пластины из низкоомного кремния, на которую нанесена высокоомная эпитаксиальная пленка с электропроводностью того же типа. На поверхность пленки вакуумным напылением нанесен слой металла.

Диоды Шотки применяют в переключательных схемах, а также в выпрямителях больших токов и в логарифмирующих устройствах, из-за соответствующей вида его ВАХ.

Варикап – полупроводниковый диод, предназначенный для работы в качестве емкости, величина которой зависит от приложенного к нему напряжения. Основная его характеристика – вольт-фарадная С( U ) (см.таблицу 2.1).

Варикап работает как правило при обратном напряжении, при изменении которого изменяется в широких пределах барьерная емкость диода, причем

где С(0) – емкость при нулевом напряжении на диоде; - контактный потенциал; n =2 для резких и n =3 для плавных p-n-переходов.

Основные параметры варикапа:

С – емкость, измеренная между выводами при заданном обратном напряжении;

- коэффициент перекрытия по емкости;

r_П – суммарное активное сопротивление диода;

- добротность, определяемая при заданном значении емкости.

Туннельный диод – полупроводниковый диод с падающим участком на прямой ветви ВАХ, обусловленный туннельным эффектом. Обозначение и ВАХ даны в таблице 2.1. Падающий участок характеризуется отрицательным дифференциальным сопротивлением.

В зависимости от функционального назначения туннельные диоды условно подразделяются на усилительные, генераторные и переключательные.

Основные параметры:

I_П и U_П – пиковые ток и напряжение начала падающего участка;

I_В и U_В – ток и напряжение впадины (конца падающего участка);

- отношение тока впадины к пиковому току;

U_Р – диапазон напряжений падающего участка ( раствор).

L_Д – полная последовательная индуктивность диода при заданных условиях (см. рис.2.14, представляющий схему замещения диода на падающем участке ВАХ для малых изменений тока и напряжения на диоде).

Рис. 2.14

f₀ – резонансная частота, при которой общее реактивное сопротивление p-n-перехода и индуктивности корпуса обращается в нуль;

f_R - предельная резистивная частота, при которой активная составляющая полного сопротивления последовательной цепи, состоящей из p-n-перехода и сопротивлений потерь, обращается в нуль;

К_Ш – шумовая постоянная туннельного диода, определяющая коэффициент шума диода;

r_П – сопротивление потерь, включающее сопротивление кристалла, контактных соединений и выводов.

20 Транзисторы , их классификация . Принцип действия (усиления) и их схемы включения транзистора.

Транзисторами называют полупроводниковые приборы, которые располагают не менее чем тремя выводами и в определённых обстоятельствах могут усиливать мощность, преобразовывать сигнал, или генерировать колебания. Различных видов транзисторов много – это полевые (униполярные) и биполярные транзисторы, биполярные транзисторы с изолированным затвором и однопереходные (двухбазовые) транзисторы, фототранзисторы и другие.

Усилительные каскады, выполненные на транзисторах, требуют небольшого напряжения питания величиной всего в несколько вольт, а КПД может достигать нескольких десятков процентов.

Транзисторы классифицируют по материалу полупроводника, подразделяя на германиевые, кремниевые, из арсенида галлия и прочие.

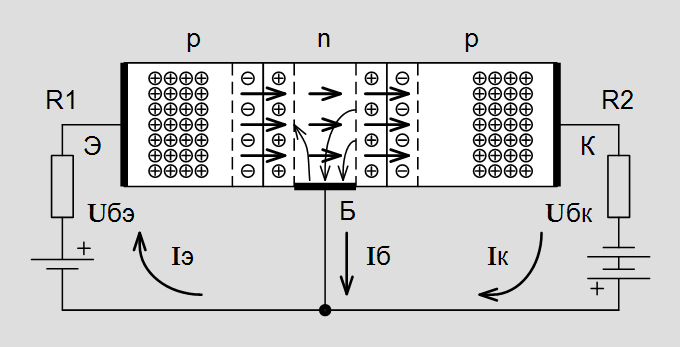

Биполярные транзисторы, у которых две из трёх областей имеют дырочный тип проводимости, называют транзисторами с прямой проводимостью, или структуры p-n-p. А биполярные транзисторы, у которых две из трёх областей имеют электронный тип проводимости, называют транзисторами с обратной проводимостью, или структуры n-p-n.

Схема включения транзистора с общим эмиттером

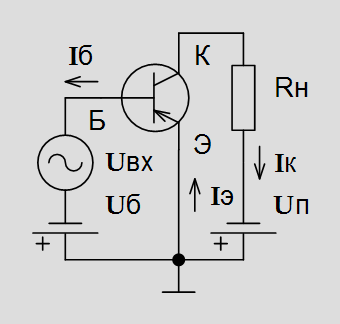

Между базой и эмиттером транзистора, включённого по схеме с общим эмиттером, подсоединяют источник сигнала, а к коллектору – нагрузку. К эмиттеру транзистора подключают полюсы одинаковых знаков источников питания. Входным током каскада выступает ток базы транзистора, а выходным током – ток коллектора. Это показано на рис. 4.3, на примере включения в электрическую цепь биполярного p-n-p транзистора.

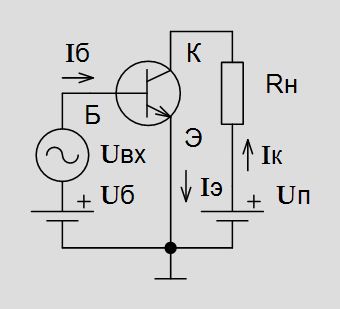

На практике обходятся одним источником питания, а не двумя. Направление протекания тока по выводам транзистора дано на рисунке. Включение n-p-n транзистора совершенно аналогично включению p-n-p транзистора, однако в данном случае придётся поменять полярность обоих источников питания.

Схема включения транзистора с общим коллектором

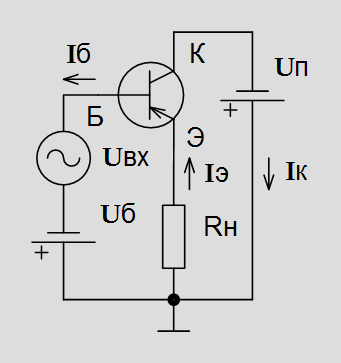

К эмиттеру транзистора, включённого по схеме с общим коллектором, подсоединяют нагрузку, на базу подают входной сигнал. Входным током каскада является ток базы транзистора, а выходным током – ток эмиттера. Это отражено на рис. 4.5, на котором изображена схема включения биполярного p-n-p транзистора.

Схема включения транзистора с общим коллектором

К эмиттеру транзистора, включённого по схеме с общим коллектором, подсоединяют нагрузку, на базу подают входной сигнал. Входным током каскада является ток базы транзистора, а выходным током – ток эмиттера. Это отражено на рис. 4.5, на котором изображена схема включения биполярного p-n-p транзистора.
