1.Операционный усилитель. Его обозначение и основные параметры.
ОУ- модульный многокаскадный усилитель с дифференциальным входом, по своей характеристикам приближающийся к «идеальному усилителю».
Выводы: +U, -U выводы для напряжений питания. Частотная коррекция- для предотвращения генерации. Выход-вывод, с которого снимается усиленное напряжение. Инвертирующий вход- если неинвертирующий вход заземлен и сигнал подан на инвертирующий вход, то сигнал на выходе окажется сдвинутым по фазе на 180˚. Неинвертирующий вход- если инвертирующий вход заземлен, а сигнал подан на неинвертирующий вход, то сигнал на выходе окажется синфазным с сигналом на входе.
Основные параметры:
1.Коэффициент усиления без обратной связи(А). коэффициент усиления усилителя в отсутствие обратной связи. равен нескольким тысячам.
2.Входное напряжение сдвига(Uсдв).небольшие нежелательные напряжения, возникающие внутри усилителя, служат причиной появления на его выходе некоторого ненулевого напряжения при нулевом напряжении на входах.
3.Входной ток смещения(Iсм).ток на входах усилителя, необходимый для работы входного каскада.
4.Входной ток сдвига(Iсдв).разность токов смещения.
5.входное сопротивление(Rвх). Сопротивление усилителя по отношению ко входному сигналу.
6.Выходное сопротивление(Rвых).внутреннее сопротивление усилителя.
7.Коэффициент ослабления синфазных входных напряжений. Характеризует способность ослаблять синфазные сигналы.
8.Коэффициент влияния нестабильности питания на выходное напряжение. Показывает изменение выходного напряжения на 1В.
9.входная емкость(Свх).емкость между входными выводами и землей.
10.ток потребления. Ток, потребляемая ОУ без нагрузки.
11.потребляемая мощность. Мощность рассеиваемая ОУ.
12.максимальная скорость нарастания выходного напряжения(V). Максимальная скорость изменения выходного напряжения, данная в вольтах на микросекунду.
13.переходная характеристика. сигнал на входе ОУ при подаче на его вход ступеньки напряжения.
14.предельно-допустимые значения. Сюда относятся такие параметры, как максимальная рассеиваемая мощность, рабочий диапазон температур, максимальное напряжение питания.
2) Неинвертирующий усилитель на основе оу.Резисторы R1 и R2 образуют цепь последовательной отрицательной обратной связи по напряжению, поэтому в соответствии с принципом виртуального замыкания разность потенциалов между двумя входами очень мала, то есть на инвертирующем входе будет такое же напряжение, как и на неинвертирующем. Следовательно, через резистор R1 будет протекать ток I1 = U1 / R1. В силу высокого входного сопротивления такой же ток будет протекать по резистору R2 и падение напряжения на нем составит U2 = U1۰R2 / R1. Выходное напряжение будет равно сумме напряжений на инвертирующем входе и падения напряжения на резисторе R2 , то есть U2=U1(1+R2/R1). Поэтому коэффициент усиления по напряжению K окажется равным K=1+R2/R1 .

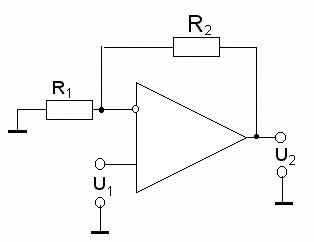

Рис1.Схема
неинвертирующего усилителя
