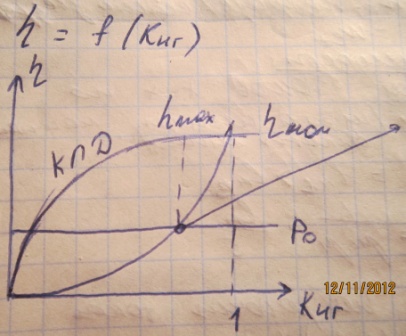

44.Как кпд трансформатора зависит от коэффициента нагрузки?

Трансформаторы 45-60

45. При каком условии КПД тр-ра максимален ?

46. Оптимальный коэф. Нагрузк при котором КПД трансформатора max.формула

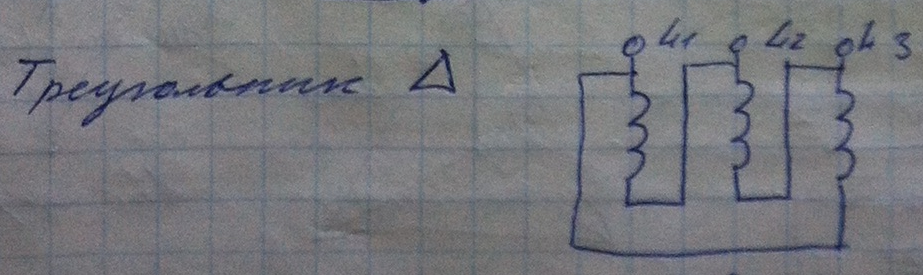

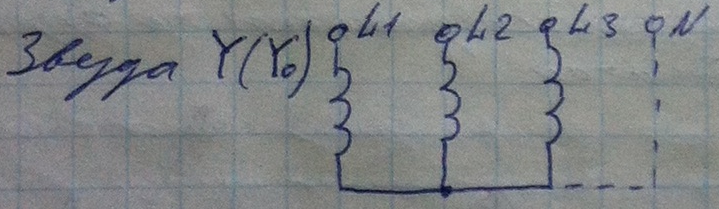

47. Какие схемы обмоток применяются в 3х фахных трансформаторах ?

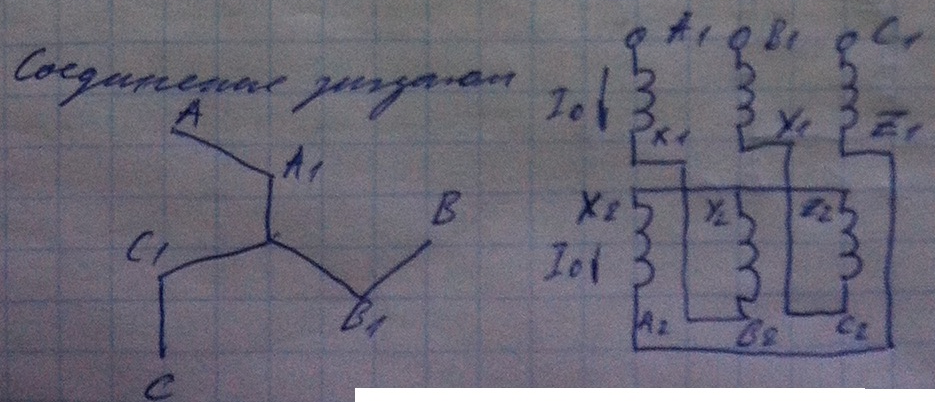

48. В чем особенность соединения «зигзаг»?

1.Каждая фаза разбивается на 2 полуобмотким, которые включаются последовательно и встречно. 2.Обеспечивает компенсацию потока в нулевой последовательности из-за намагничиваемости постоянной составляющей тока. 3.Масса проводников обмоток ув-ся на 15%

49.В каких трансформаторах применяются соединения обмоток «зигзаг» ?

В преобразовательных трансформаторах.

50.Группа соединения трансформатора. Определение.

Включает обозначение схемы и номер группы. Номер группы определяет сдвиг по фазе и , выраженное деление циферблата принимается за большую стрелку и устанавливается на 12.

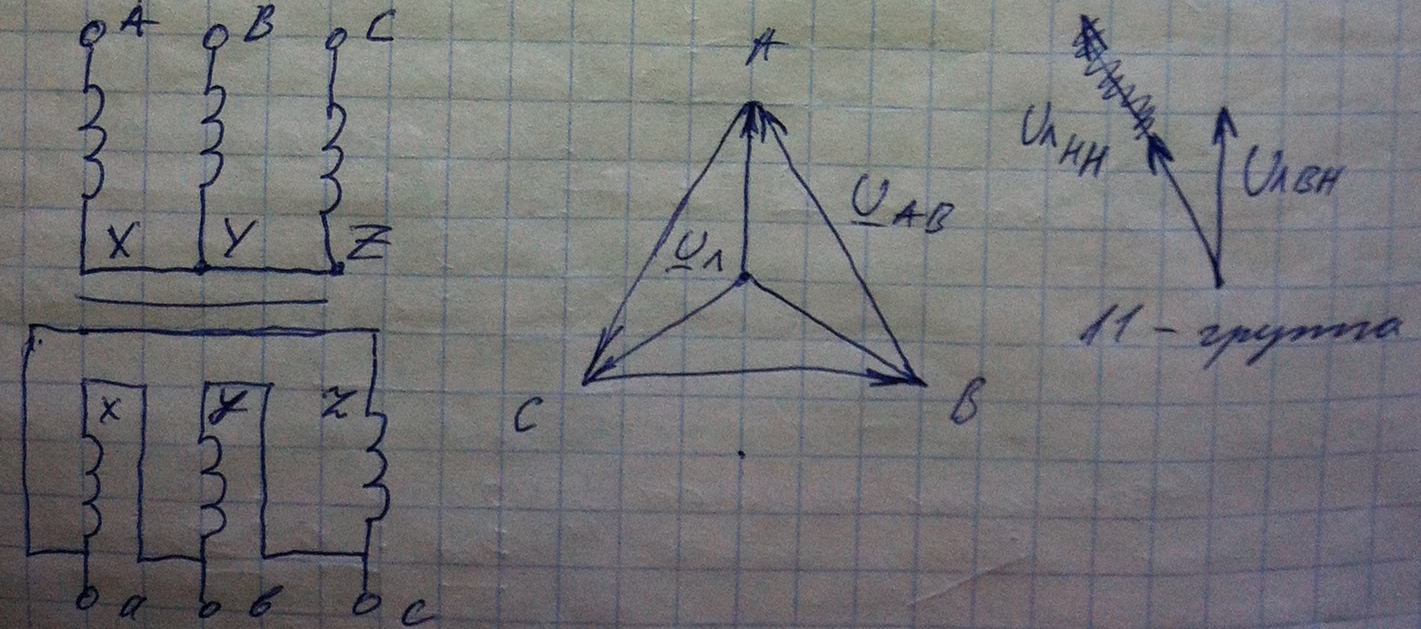

51. Звезда/треугольник – 11. Схема соединения и группа соединения обмоток.

52. Звезда/треугольник – 11. Чему равны угол сдвига фаз между и ? Число.

30°

53. Условия при которых трансформаторы нужно соеденить параллельно ?

1.Трансформаторы должны иметь одинаковую группу соеденения обмоток. 2.Номинальные первичные и вторичные напряжения трансформаторов должны быть одинаковы. 3.Напряжения К.З. должны быть одинаковыми.

54. Почему нельзя соединять параллельно трансформаторы с большой разницей коэффициентов трансформации ?

Возникают управнительные токи. В нагрузочном режиме трансформаторы с неравным К имеют неравномерную нагрузку (всегда перегружается тр-р с меньшим К) ; при активно-емкостной нагрузке результат противоположный (перегревается тр-р с большим К)

55. Почему нельзя соединять параллельно тр-ры с разными группами соединения ?

Под действием ∆U по встречным обмоткам начинает протекать управнительный ток, следовательно, перегрузка тр-ров в разы, следовательно, аварии.

56. Почему нельзя соединять параллельно тр-ры с большей разницей ?

Всегда перегружается тр-р с меньшим значением , т.е. с более жесткой внешней характеристикой.

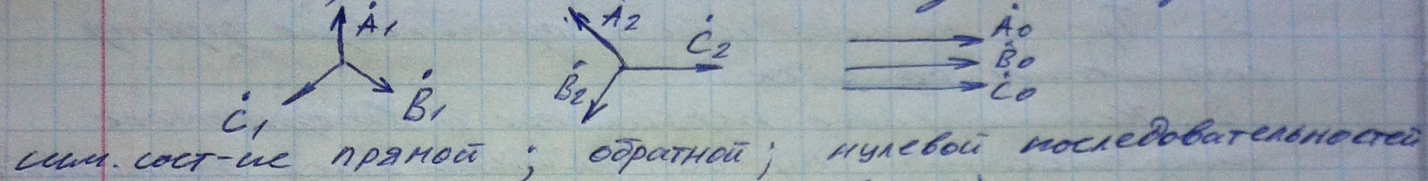

57. В чем суть метода симметричных составляющих ?

В основе метода лежат представление несимметричной трехфазной системы переменных (L,t,U …) в виде суммы трех симметричных систем. Которые называются симметричными составляющими. Различают :

58. Автотрансформатор (АТР) – разновидность тр-ра, у которого обмотки ВН и НН соеденены электрически.

59. При каких выгодно использовать АТР ?

; Чем меньше К тем АТР выгоднее

60. Для чего служат измерительные тр-ры ?

Для подключения электроизмерительных приборов в цепи переменного тока высокого напряжения, а так же для подключения к цепям высокого напряжения обмоток реле, обеспечивающих защиту электрических установок от аварийных режимов.

60. Для чего служат измерительные трансформаторы?

Измерительный трансформатор – электрический трансформатор для контроля напряжения, тока или фазы сигнала первичной цепи. Измерительный трансформатор рассчитывается таким образом, чтобы оказывать минимальное влияние на измеряемую (первичную) цепь; минимизировать искажения пропорции и фазы измеряемого сигнала в измерительной (вторичной) цепи.

61. В каком режиме работает трансформатор напряжения?

Трансформатор напряжения работает в режиме холостого хода силового трансформатора.

62. В каком режиме работает трансформатор тока?

Трансформатор тока нормально работает в режиме, близком к короткому замыканию.

63. Чем определяется погрешность коэффициента трансформации у измерительных трансформаторов?

Погрешность коэффициента трансформации определяется как арифметическая разность первичного тока, поделённого на номинальный коэффициент трансформации , и измеренного (действительного) вторичного тока I₂.

64. Чем определяется угловая погрешность у измерительного трансформатора?

Угловая погрешность определяется как угол сдвига вектора вторичного тока относительно вектора первичного тока и считается положительным, когда опережает.

65. Почему нельзя размыкать вторичную обмотку трансформатора тока?

Вторичную обмотку трансформатора тока нельзя оставлять разомкнутой, если по первичной обмотке проходит измеряемый ток по причине того, что при размыкании вторичной цепи (отключение амперметра) исчезает встречный магнитный поток Ф₂, следовательно, по сердечнику начинает проходить большой переменный поток Ф₁, который вызывает наведение большой ЭДС во вторичной обмотке трансформатора тока (до тысячи вольт), т.к. вторичная обмотка имеет большое число витков. Наличие такой большой ЭДС нежелательно потому, что это опасно для обслуживающего персонала и может привести к пробою изоляции вторичной обмотки трансформатора тока. При возникновении в сердечнике большого потока Ф₁ в самом сердечнике начинают наводится большие вихревые токи, сердечник начинает сильно нагреваться, и при длительном нагреве может выйти из строя изоляция обеих обмоток трансформатора.

66. Внешняя характеристика сварочного трансформатора.

Внешние вольтамперные характеристики трансформаторов для ручной дуговой сварки подразделяется на крутопадающие и пологопадающие. Трансформаторы, предназначенные для питания автоматизированной сварки при постоянной не зависящей от напряжения дуги скорости подачи электродной проволоки, имеют жёсткую внешнюю характеристику.

67. Каким образом ограничивают рабочий ток в сварочном трансформаторе?

Для ограничения тока короткого замыкания и устойчивого горения дуги такой трансформатор должен иметь круто падающую внешнюю характеристику, а цепь сварочного тока должна обладать значительной индуктивностью. Для этого в сварочных трансформаторах обмотки размещают на различных стержнях магнитопровода и их соединяют последовательно, вследствие чего сопротивление короткого замыкания Z_к и напряжения u_к оказывается у них в несколько раз больше, чем у обычных силовых трансформаторов. Между обмотками располагают подвижные магнитные шунты, позволяющие изменять магнитные потоки рассеяния и осуществлять этим регулирование сварочного тока.

68. Где в основном используются трансформаторные схемы для преобразования числа фаз?

Трансформаторы для преобразования числа фаз находят широкое применение в выпрямительных схемах, используемых для литания радиотехнических устройств. Увеличение числа фаз позволяет уменьшить коэффициент пульсации выпрямленного напряжения.

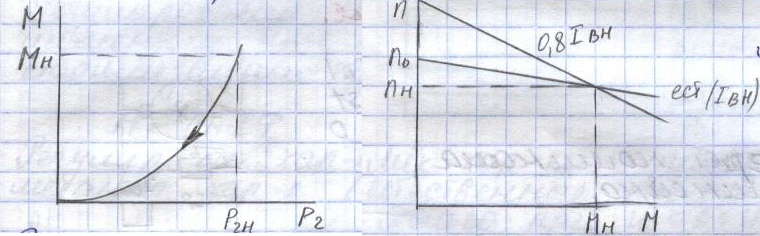

71. Полюсное регулирование скорости ДПТ. Графики.

Изменение магнитного потока за счет регулирования тока возбуждения реостатом Rш.

Iв↓->n0↑->∆n↑↑

72. Плюсы и минусы полюсного регулирования скорости ДПТ.

«+» простота схемы и реализации, возможность обеспечить режим Р2=const

«-»большие потери энергии в добавочном сопротивлении, узкий диапазон регулирования скорости при малых моментах нагрузки, малая жесткость мех. характеристик при больших сопротивлениях, нелинейные регулировочные характеристики.

73. Как изменяется ток якоря при полюсном регулировании скорости ДПТ?

74. Как изменить направление вращения ДПТ?

75. Перечислить способы торможения ДПТ.

1) генераторное (рекуперативное);

2) торможение противовключением;

3) динамическое торможение.

76. Можно ли с помощью рекуперативного способа торможения ДПТ остановить двигатель?

Нет, рекуперативное торможение может применяться только до некоторой минимальной частоты вращения n_min.

77. Какой способ обеспечивает наиболее эффективное торможение ДПТ?

Динамическое торможение, т.к оно обеспечивает точный останов электродвигателя.

78. Какой способ торможения наиболее экономичный?

Рекуперативное торможение двигателя постоянного тока является наиболее экономичным способом, так как в этом случае происходит возврат в сеть электроэнергии.

79. Особенность динамического торможения ДПТ параллельного возбуждения.

Динамическое торможение возникает в тех случаях, когда якорь двигателя отключается от сети и замыкается на сопротивление динамического торможения R Изменением сопротивления R можно регулировать ток якоря и скорость торможения.

80. Как выполнить торможение ДПТ последовательного возбуждения.

Для ДПТ последовательного возбуждения возможно торможение противовключением и динамическое торможение.

82. Возможна ли работа ДПТ от сети переменного тока?
