20 Что определяет намагничивающий ток

В левом верхнем квадранте изображена синусоидальная кривая изменения магнитного потока во времени, а в правом верхнем — кривая намагничивания трансформатора, в которой МДС заменена пропорциональным ей током i_μ = F/w₁.

В правом нижнем квадранте показана искомая зависимость изменения во времени намагничивающего тока. Чтобы построить ее по кривой намагничивания для моментов времени 0, 1, 2, 3, 4, 5 и 6, определяют значения намагничивающего гока i_μ, соответствующие мгновенным значениям магнитного потока. Эта кривая несинусоидальна, так как зависимость между током i_μ и потоком Ф нелинейна. Чем сильнее насыщение магнитной системы, тем больше выражена неси­нусоидальность намагничивающего тока.

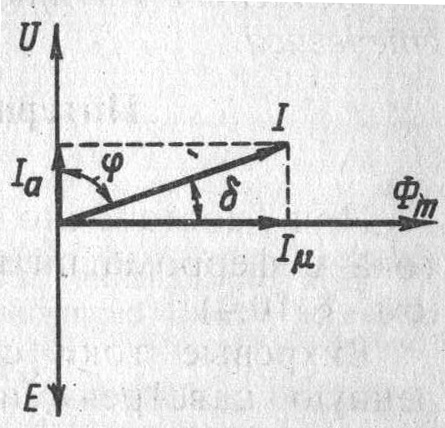

21 Угол сдвига фаз между магнитным потоком и намагничивающим током

рис.4

Активная составляющая тока совпа­дет по фазе с напряжением, а полный ток катушки отстает от напряжения на угол :

cos=Pм/UI

Реактивная составляющая тока катушки I_ совпадающая по фазе с магнитным потоком, называется намагничивающим током

Угол  между векторами полного тока катушки и магнитнoro потока называется углом потерь: tg = Ia/I

22 Форма намагничивающего тока трансформатора в режиме насыщения. График

Следовательно, намагничивающий ток трансформатора при заданной частоте сети и числе витков первичной обмотки определяется как напряжением сети, так и значением магнитного сопротивления магнитопровода . Это сопротивление в основном определяется степенью насыщения магнитопровода. Если магнитопровод трансформатора не насыщен, то намагничивающий ток −синусоидальный, если магнитопровод насыщен, то ток несинусоидальный. Но в любом случае намагничивающий ток совпадает по фазе с магнитным потоком . В насыщенном трансформаторе ток определяется по кривой намагничивания представленной на рис.2.3 в первом квадранте.

23. Активная составляющая тока холостого хода Ioa=Io*cos(fo), Po=m*Io*R1*Io+Pc1+Pmex+Pcd

Io=Ic, активная составляющая определяется потерями m1*Ic*Ic*R1+Pc1

24. Не нашел

25. Для уменьшения потерь энергии и уменьшения эффекта вытеснения магнитного потока из ферромагнетиков магнитопроводы машин и аппаратов переменного тока делают не из сплошного куска ферромагнетика, а из отдельных пластин, изолированных друг от друга(шихтовка)

26. Чтобы уменьшить потери на гестерезис(например в сердечниках трансформаторов) применяют магнитомягкие материалы, обладающие малым значением Нс и малой площадью петли гестерезиса

27. Из определения – это явление, которое состоит в том, что физическая величина, характеризующая состояние тела неоднозначно зависит от физических величин, характеризующих внешние условия(например, магнитного поля)

28. Можн проверить потери на магнитопроводе при уменьшении толщины листа электротехнической стали( потери уменьшаются)

29. Потери в катушке характеризуются тангенсом угла потерь

30. Не нашел

31.

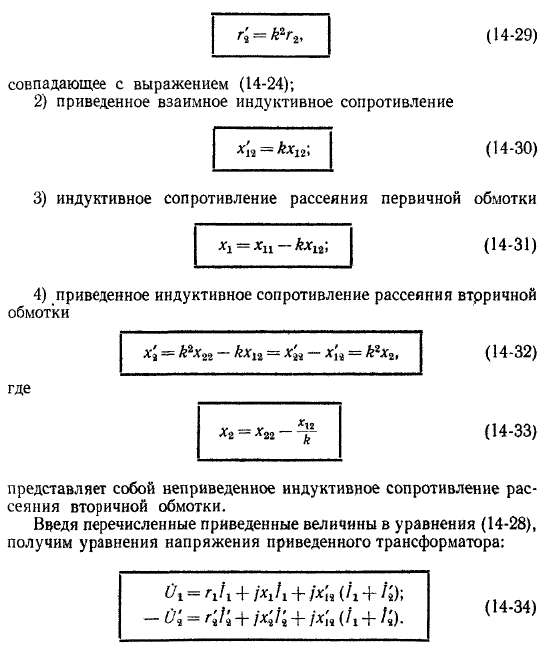

32.

Эта балда 33

34-44

34. как определить опытным путем параметры схемы замещения R0 и X0?

параметры  намагниченной ветви(R0,X0) определяются из опыта ХХ, причём активное сопротивление R0 обусловлено наличием магнитных потерь.

35. как определить опытным путем параметры схемы замещения Rk и Xk?

36.Построить векторную диаграмму идеализированного трансформатора. График.

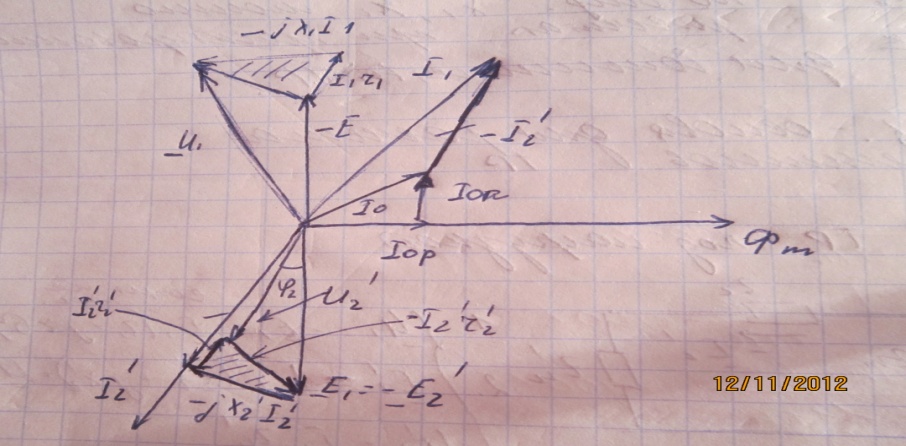

37.Построить векторную диаграмму реального трансформатора. График.

38.напряжение Uкз,%. Формула.

Напряжение, которое надо приложить к одной из обмоток (при другой короткозамкнутой), чтобы в обмотках установились номинальные токи I₁ и I₂, называют напряжением короткого замыкания и обозначают U_K. Напряжение короткого замыкания обычно выражают в процентах от первичного напряжения U₁:

U12=(U1k/U1н)x100%, где U12-напряжение к.з.

39.как по Uкз,100% определить ток короткого замыкания?

Ik=(I1н/Uk%)х100

40. чем отличается ударный ток короткого замыкания от установившегося тока короткого замыкания в трансформаторе?

Ток внезапного КЗ (ударный ток) может достигать двойного значения установившегося тока КЗ и в 20—40 раз превышать номинальное значение тока.

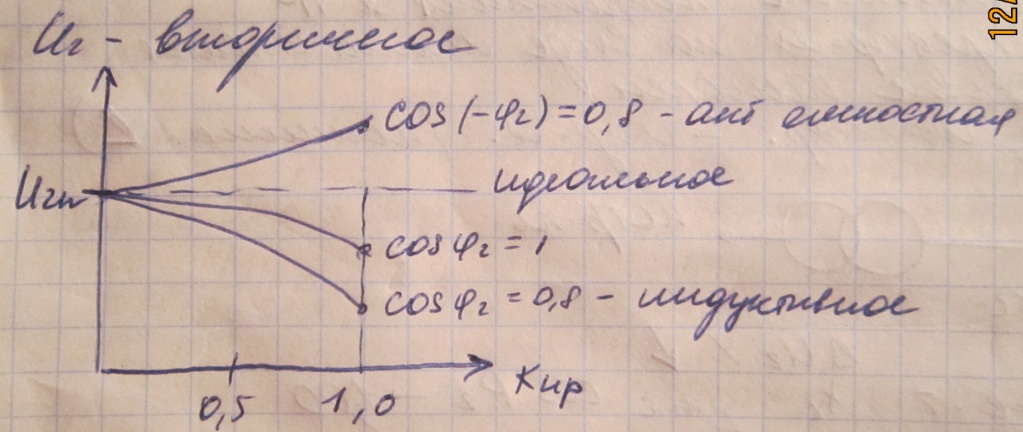

41. Внешняя характеристика трансформатора при активно-индуктивной нагрузке. График.

42. В каких пределах регулируют напряжения в мощных трансформаторах?

Ничего путного не нашёл, написано что +/- 5-10% от номинала.

43.Что означает регулирование напряжения ПБВ и РПН?

Регулирование напряжения может быть автоматическим, без отключения трансформатора от сети. При этом потребитель даже не чувствует, что в трансформаторе происходят какие-то изменения. Такое регулирование напряжения называют регулированием под нагрузкой (РПН).

Однако РПН требует применения сложных и дорогих переключающих устройств. Поэтому для трансформаторов небольшой мощности часто применяют регулирование напряжения без возбуждения, т. е. после отключения всех их обмоток от сети. Этот способ регулирования сокращенно называют ПБВ (переключение без возбуждения).
