Третій аркуш звіту

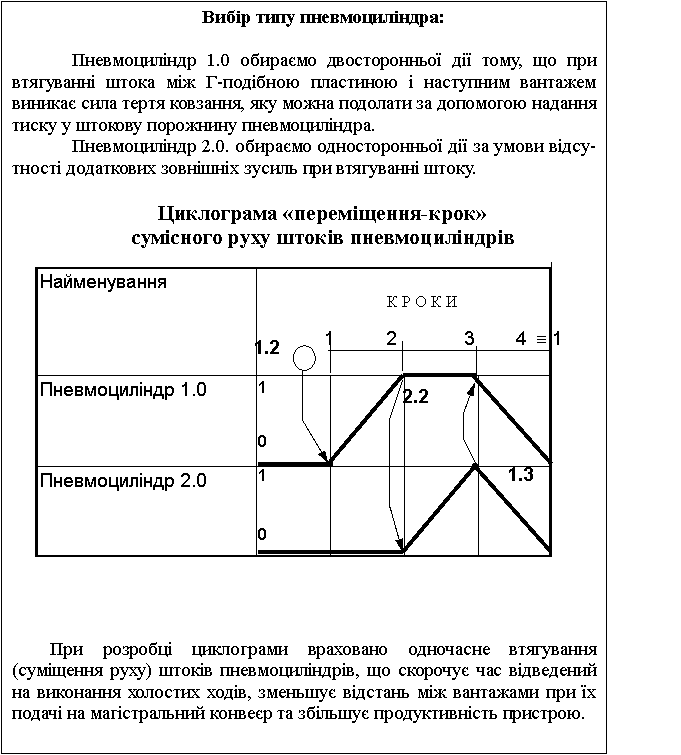

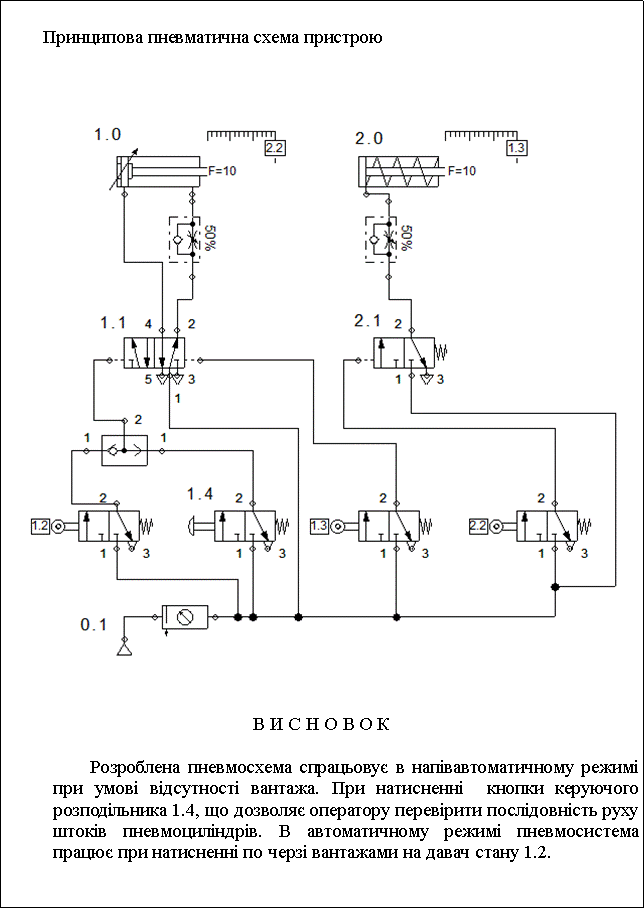

Четвертий аркуш звіту

  1. Запитання і завдання для самоконтролю

  1. Перерахуйте види розподільників і наведіть приклади їх умовного позначення.

  2. Охарактеризуйте моностабільний розподільник і опишіть принцип його дії.

  3. Охарактеризуйте бістабільний розподільник і опишіть принцип його дії.

  4. Що таке пневмоциліндр, опишіть його конструкцію?

  5. Які типи пневмоциліндрів за способом дії ви знаєте?

  6. Що являє собою крок роботи пневмоциліндра?

  7. Як обирають тип пневмоциліндра?

  8. Яким чином виконують суміщення руху штоків пневмоциліндрів?

  9. Що таке пряме керування та умови його застосування? Переваги і недоліки прямого керування.

  10. Що таке непряме керування та умови його застосування? Переваги і недоліки непрямого керування.

  11. Для чого і де використовують дросель із зворотнім клапаном при розробці пневмоприводу? Яке його умовне позначення?

  12. Умови застосування в пневмоприводі клапана швидкого вихлопу, його позначення на пневмосхемі?

  13. Що розуміють під напівавтоматичним режимом роботи пневмопривода?

  14. Що розуміють під автоматичним режимом роботи пневмопривода?

  15. Як звуться пневмоелементи які використовують в пневмоприводі для забезпечення напівавтоматичного та автоматичного режимів роботи? Як вони позначаються на схемах?

  16. Наведіть умовні позначення логічних елементів та пневмоклапанів, які виконують логічні функції «ТАК», «НІ», «І», «АБО».

  17. Охарактерізуйте принцип роботи логічних елементів та пневмоклапанів і наведіть відповідні таблиці станів їх керуючих сигналів.

  18. При яких умовах використовують логічні клапани?

  19. Наведіть пневмосхеми з використанням логічних елементів та пневмоклапанів.

  20. .Сформулюйте принцип роботи реле тиску і умови його використання.

  21. . З яких пневмоелементів складається реле тиску?

  22. З яких елементів складається умовне позначення розподільників?

  23. Сформулюйте принцип роботи таймера і умови його використання.

  24. Що таке нормально закритий (НЗ, NC) і нормально відкритий (НР, NO) розподільник? Поясніть їх відмінності.

  25. З яких пневмоелементів складається таймер (реле часу)?

  26. Дайте визначення циклу та циклограмі?

Список літератури

  1. О.С.Гаврюшина О.С, К.Д.Ефремова К.Д. Расчет пневмопривода / М.: Изд-во МГТУ им. Н.Э. Баумана.- 2001.- 280С.

  2. Попов Д.Н. Механика гидро- и пневмоприводов. / М.: Техника.- Учебник для вузов.- 408 с.

  3. А.Г.Карлов Електропневмоприводи / ………………………………….

№п.п

С

Додаток А

хема пристрою

Призначення

Варіант 1

Рулоноутримувач подачі паку-вального мате-ріалу із бабіни з додатковим фік-суванням при розмотуванні.

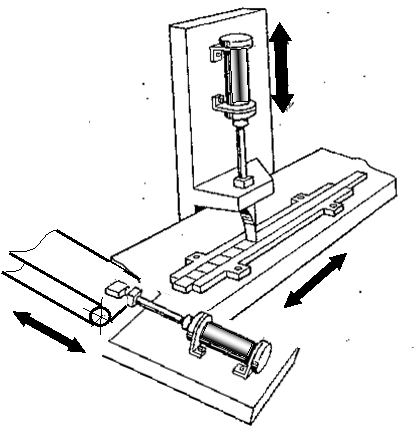

Варіант2

Пристрій для нарізання мета-левих заготовок прямокутної форми для по-дальшого штам-пування. Відрізані заго-товки відводять-ся за допомогою стрічкового кон-веєра.

Варіант 3

Пристрій для формування ме-талевих загото-вок для встанов-лення болтів.

№п.п

Схема пристрою

Призначення

Варіант 4

Фасувально-пакувальний пристрій для сиру горизон-тального типу здійснюючий повздовжне і поперечне зва-рювання і від-різання сфор-мованного поліе-тиленового паке-ту.

Варіант 5

Механізм фіксування (притискання) рулонотримувача з бабіною паку-вального мате-ріалу після заміни

Варіант 6

Пристрій для нанесення тампо-печаті на сфор-мовані попе-редньо заготов-ки, які пода-ються із мага-зину. Фарба по-повнюється крізь дозувальний бун-кер при коли-вальному русі тампопристрою.

№п.п

Схема пристрою

Призначення

Варіант 7

Пристрій формування залізних скоб із прямокутних плоских заготовок, які почергово пода-ються з магазину.

Варіант 8

Пристрій для форму-вання зміцнюючої картонної сітки, при-значеної для тран-спортування крихких продуктів у картон-них ящиках.

Варіант 9

Перевантажувально – орієнтувальний прис-трій, для формування шару упаковок з п’яти рядів картон-них ящиків з подаль-шою укладкою їх на піддон.

№п.п

Схема пристрою

Призначення

В аріант 10

Дозувально-фа-сувальний при-стрій для сипких харчових про-дуктів, облад-наний системою тензометрії для попереднього кон-тролю відібраної (сформованої) до-зи.

дозиВаріант 11

Укладач штучних виробів в картонні пако-вки, скла-дається з кон-веєру для штуч-них виробів, пристрою пода-чі розкритих пако-вок,зіштовхувача штучних виробів.

Варіант 12

Дискова хліборізальна машина, для нарізання батонів, обладнана пристроєм для покрової подачі хліба.

№п.п

Схема пристрою

Призначення

Варіант 13

Пристрій для фа-сування мака-ронних виробів у сформовані папе-рові мішки з по-дальшою про-шивкою.

Варіант 14

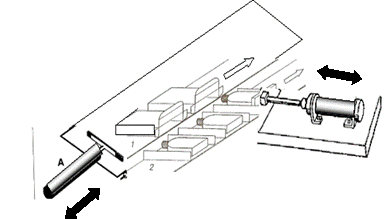

Пристрій орієнтування штучних виробів у системі із двох роликових конвеєрів.

Варіант 15

Фасувально-дозувальний пристрій для сипкої продукції у поліетиленові пакети із стаканчиковим дозатором. Пристрій забезпечує повздовжне і поперечне зварювання.

№п.п

Схема пристрою

Призначення

Варіант 16

Фасувальльно-пакувальний при-стрій для об’ємного дозування молока у поліетиленові паке-ти з поперечним і повздовжнім зва-рюванням упаковки.

Варіант 17

Пристрій для форму-вання складних за формою безклейових картонних лотків для укладання овочів і фруктів.

№п.п

Схема пристрою

Призначення

Варіант 18

Пристрій для паку-вання циліндричних виробів в термо-усадкову плівку з використанням кар-тонних лотків. При-стрій дозволяє сфор-мувати групову упа-ковку із зварним поперечним швом.

Варіант 19

Конвеєр фарбовий для поліхроматич-ного друку. Пристрій має тактове роз-поділення поліхро-матичних відтисків.

В аріант 20

Пристрій для нарі-зання труб заданої довжини, за допо-могою дискового ле-за. Пристрій обладна-но магазином безпе-рервної подачі заго-товок.

№п.п

Схема пристрою

Призначення

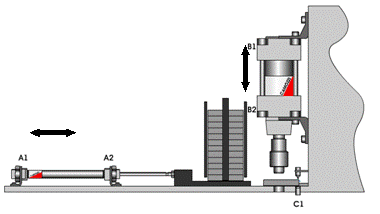

Варіант 21

Пристрій для пробивки отвору у цилін-дричних плат-масових заго-товках, з авто-матизованою подачею

заготовок із

магазину.

В аріант 22

Пристрій для форму-вання шару з двох рядів металевих ци-лінричних банок із подальшим їх заван-таженням у картон-ний ящик.

Варіант 23

Пристрій для формування і вкладання скля-них пляшок у пластмасові ящи-ки за допомогою горизонтальної і вертикальної пе-ревантажувальної системи каретка – конвеєр.

№п.п

Схема пристрою

Призначення

Варіант 24

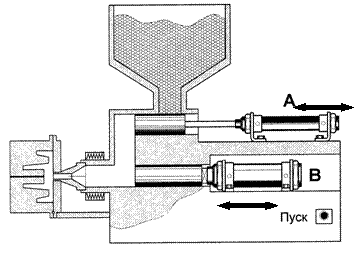

Пристрій екструзійно-литтєвого автомату з поперднім відбором дози полімеру.

Варіант 25

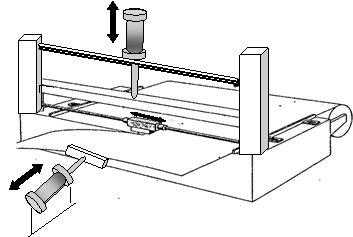

Пристрій для автоматичної нарізки і біговки зразків упаковки із паперу і картону і гофрокартону. Глибина занурення леза або біг овальних інструментів встановлюється за допомогою сенсорного екрану і може змінюватись.



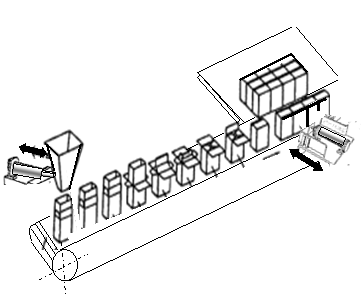

Варіант 26

Пристрій для фасування сипкої продукціїї у картонні пачки з внутрішнім паперовим мішком. Передбачає формування шару пакованої продукціїї для подальшого формування транспортної упаковки.

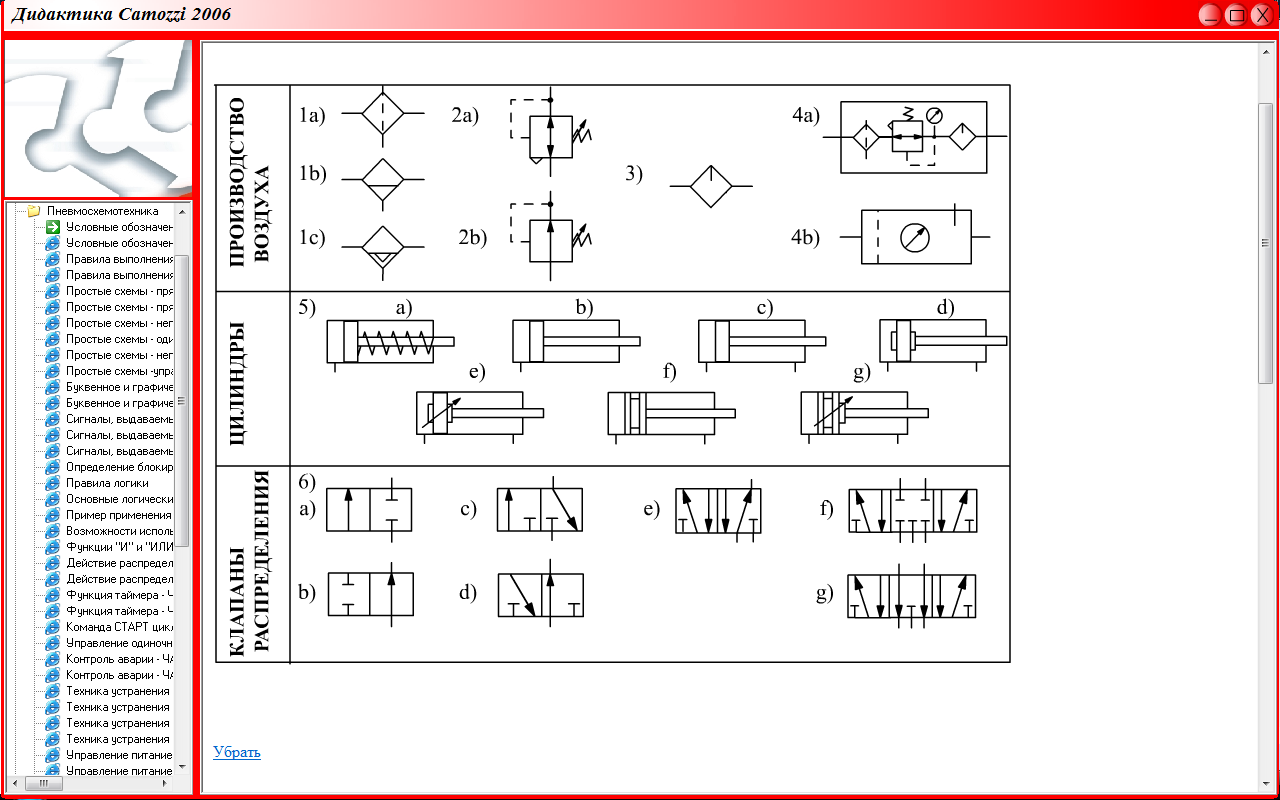

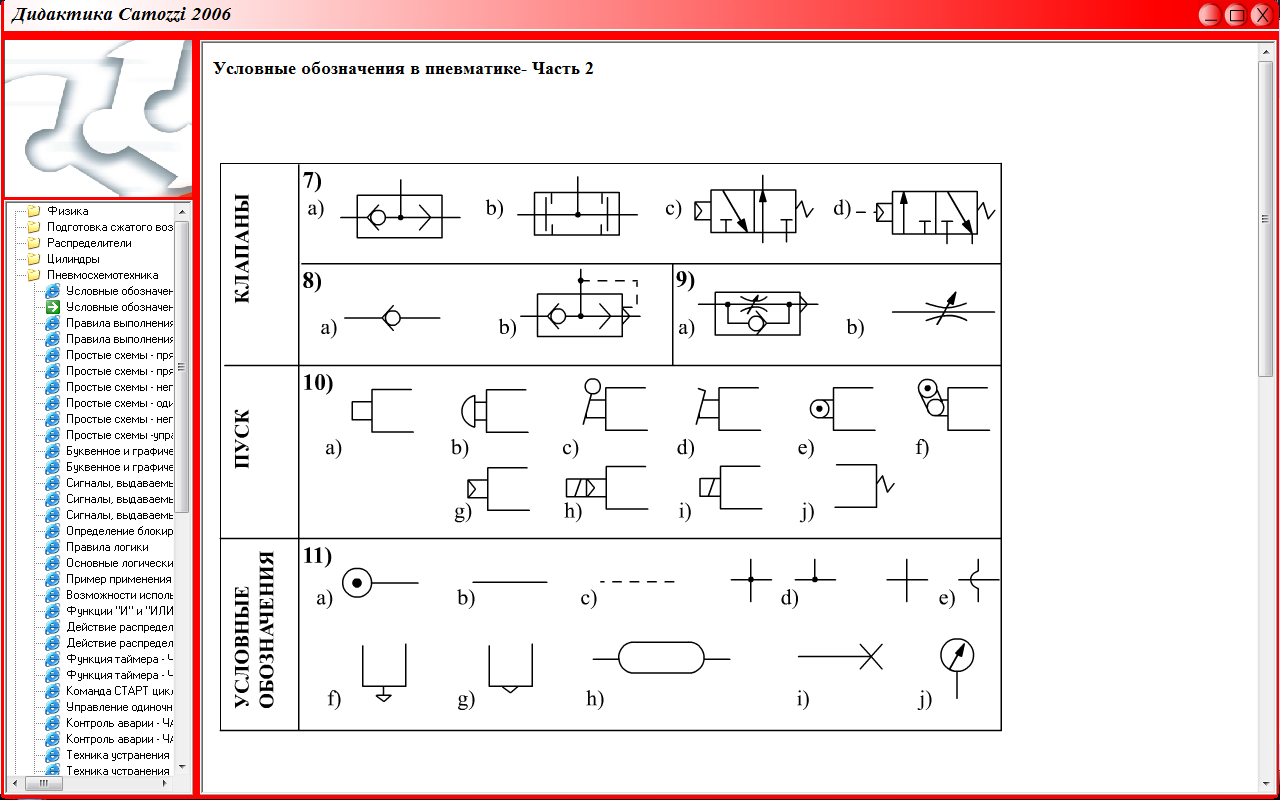

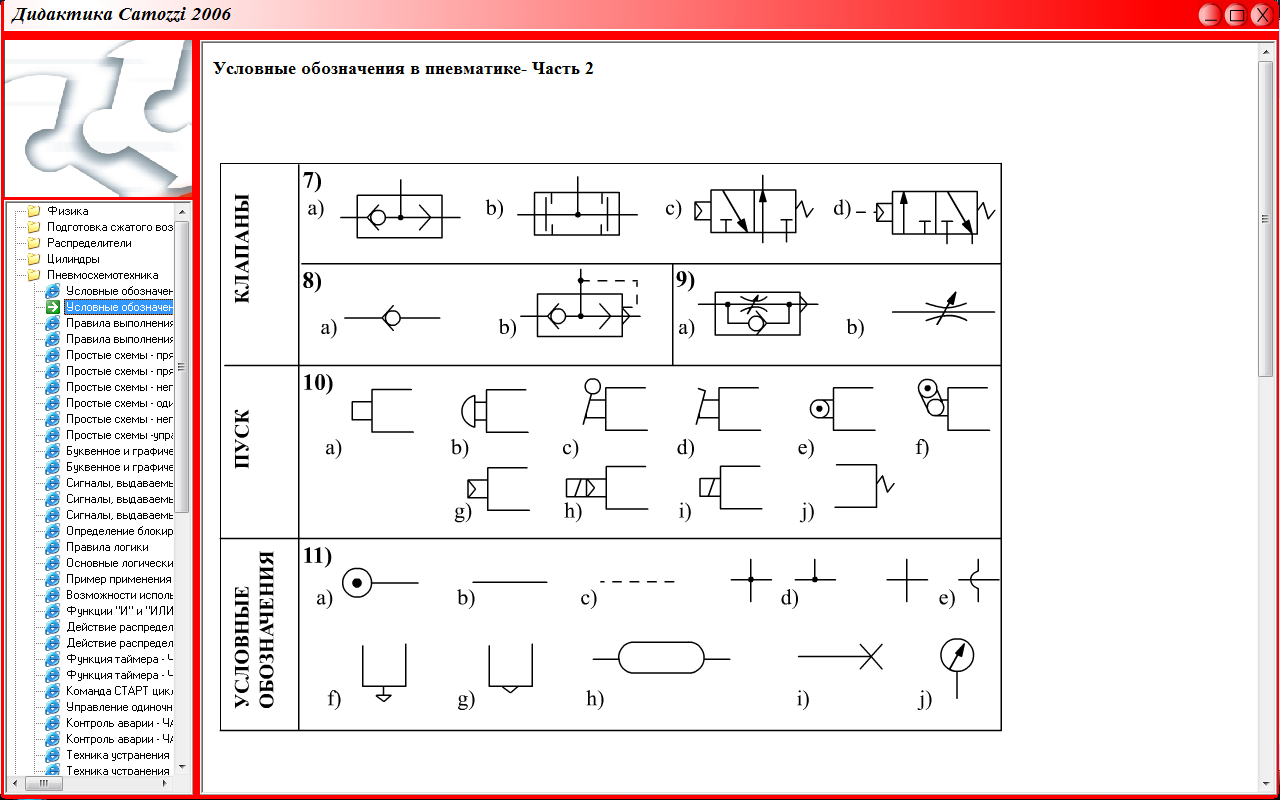

Додаток Б

Умовне позначення

Пояснення

1

2

Ф ІЛЬТРИ

Загальне позначення

З ручним відводом конденсату

З автоматичним відводом конденсату

К ЛАПАНИ ТИСКУ

Редукцыйний (стрілка вказує на напрям руху стисненого повітря до користувача, штрихова лінія вказує на трубопровід по якому надходить керуючий сигнал до клапану).

Запобіжний

МАСЛОРОЗ-ПИЛЮВАЧ (лубрікатор)

Загальне позначення

МАНОМЕТР

Спрощене позначення

Б ЛОК ПІДГОТОВКИ ПОВІТРЯ

Детальне позначення із складовими елементами

Спрощене позначення

РЕСИВЕР

Спрощене позначення

1

2

ЛІНІЇ (ТРУБОПРОВОДИ)

Магістральна лінія

Лінія підводу стисненого повітря, робоча лінія

Лінія керування та контролю

Місце з’єднання ліній

Місце перетину ліній

Закрита або від’єднанна лінія

Джерело стисненого повітря

ЦИФРОВЕ

ТА ЛІТЕРНЕ ПОЗНАЧЕННЯ ЛІНІЙ

1 або Р

2,4 або А,В, С

3,5 або R,S, Т

12,14 або Y,Z, Х

Трубопровід подачі стисненого повітря

Робочий трубопровід

Трубопровід відводу стисненого повітря

Лінії керування тиском

Г ЛУШНИК

Повне позначення (відводе відпрацьоване повітря в атмосферу).

Спрощене позначення глушника

Р ОЗПОДІЛЬНИКИ

2/2 НЗ – двохлінійний двохпозиційний, нормально закритий

2/2 НВ – двохлінійний двохпозиційний, нормально відкритий

3/2 НЗ – трьохлінійний двохпозиційний, нормально закритий

1

2

СПОСОБИ КЕРУВАННЯ РОЗПОДІЛЬНИКАМИ

3/2 НВ – трьохлінійний двохпозиційний, нормально відкритий

5/2 –п’ятилінійний двохпозиційний

5/3 –п’ятилінійний трьохозиційний з перекритими лініями в середньому положенні

5/3 - з відкритими лініями в середньому положенні

Плунжером

Кнопкою

Тумблер

Педаллю

Штовхачом з роликом

Роликом із зламним шарніром

Електромагнітом

Пневматичним сигналом (пілотне керування)

Пружиною

1

2

Л ОГІКА

Розподільник 3/2НЗ, що виконує логічну функцію «ТАК»

Логічний елемент «ТАК»

Розподільник 3/2НВ, що виконує логічну функцію «НЕ»

Логічний елемент «НЕ»

Пневмоклапан «І»

Логічний елемент «І»

Пневмоклапан «АБО»

Логічний елемент «АБО»

КЛАПАНИ РЕГУЛЮВАННЯ ВИТРАТАМИ ПОВІТРЯ

Клапан швидкого вихлопу

Дросель регулюємий

Клапан зворотній

Регулюємий дросель із зворотнім клапаном

1

2

ПНЕВМОЦИЛІНДРИ

Циліндр односторонньої дії

Циліндр двохсторонньої дії

(загальне позначення)

З неругулюємим демпфуванням руху поршня в кінці ходу з обох сторін

З регульованим демпфуванням в кінці ходу

З магнітним кільцем на поршні
