Зміст і мета інвідуальних завдань
Практична частина вивчення курсу «Гідропневмоприводи» в сумісній лабораторії «НУХТ – КАМОЦЦИ» завершується виконанням індивідуального завдання. В якості індивідуальних завдань використані пристрої, робочі органи яких приводяться у рух штоками пневмоциліндрів.
Виконання студентами індивідуальних завдань має за мету:
ознайомлення з призначенням і принципом дії пристроїв, що мають застосування у широкому колі виробничих задач;
вивчення функціонального призначення і умовного позначення основних пневмоелементів, які застосовують в принципових схемах пневмоприводів;
оволодіння методикою розробки циклограм послідовності руху робочих органів пристрою;
оволодіння методикою складання принципових пневмосхем, керування роботою приводу, створеного за відповідним варіантом індивідуального завдання.
Послідовність виконання індивідуального завдання
Вибрати варіант завдання за номером алфавітного списку групи. Схеми пристроїв, які відповідають номеру завдання, наведені у додатку А. У подальшому притримуватись наступній послідовності виконання завдання:
Сформулювати принцип дії пристрою.
Визначити і обґрунтувати типи пневмоциліндрів обраних в якості виконавчих органів пристрою.
Розробити циклограму «переміщення-крок» сумісної дії штоків пневмоциліндрів.
Скласти принципову пневматичну схему керування роботою пневмоциліндрів з врахуванням розробленої циклограми.
Пневмосхема повинна працювати як в напівавтоматичному, так і в автоматичному режимі роботи пристрою.
Зібрати пневматичну схему в програмному пакеті Fluid Sim і перевірити її працездатність в анімаційному режимі.
При розробці пневмосхеми, по мірі необхідності, використовувати давачі стану, реле часу та тиску, логічні елементи та пневмоклапани. Передбачати регулювання швидкості руху штоків пневмоциліндрів .
Оформити звіт про виконання індивідуального завдання і підготуватись до захисту.

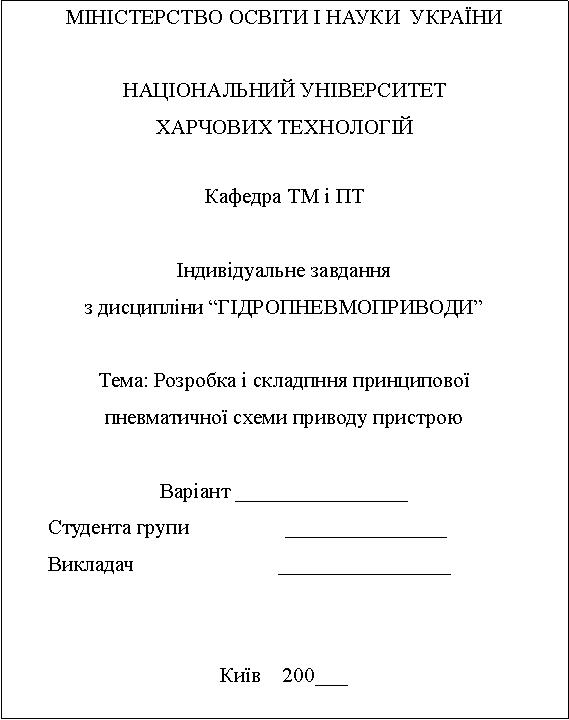

3.Приклад виконання та оформлення завдання Титульний аркуш звіту (формат а-4)
Другий аркуш звіту
Варіант 0 |
СХЕМА ПРИСТРОЮ

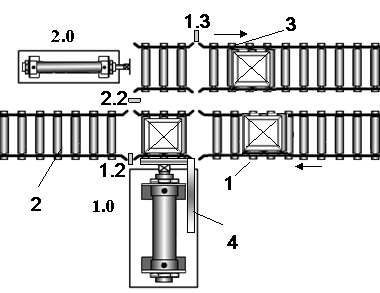

Пристрій призначено для перевантажування штучних вантажів 1, з магістрального конвеєра 2 на відвідний конвеєр 3 за допомогою двох пневмоциліндрів 1.0 та 2.0.
|
Принцип дії пристрою
По магістральному конвеєру 2 (див. схему пристрою) з певним кроком рухаються тарно-штучні вантажі 1. При проходженні вантажу біля пневмоциліндра 1.0 спрацьовує давач стану 1.2.
Шток пневмоциліндру 1.0 висувається і здійснює операцію переміщення вантажу на відвідний конвеєр 3.
По завершенню робочого ходу, шток пневмоциліндру 1.0 натискає давач стану 2.2 і зупиняється, а шток пневмоциліндру 2.0 висувається і переміщує вантаж на конвеєр 3.
Після завершення робочого ходу, шток пневмоциліндра 2.0 натискає давач стану 1.3 і одразу штоки обох пневмоциліндрів одночасно втягуються (виконується холостий хід).
На цьому цикл роботи пристрою закінчується і штоки пневмоциліндрів готові для перевантаження наступного вантажу Пластина 4, яка кріпиться на штоки пневмоциліндра 1.0 і виконана Г-подібною, призначена для здійснення затримки наступного вантажу під час втягування штока пневмоциліндра 1.0.
