Синхронизация коммутаторов atm-сети
Р
ассмотрим
возможности синхронизации ATM-коммутаторов
на примере коммутатора Passport
7480 фирмы Nortel Network.

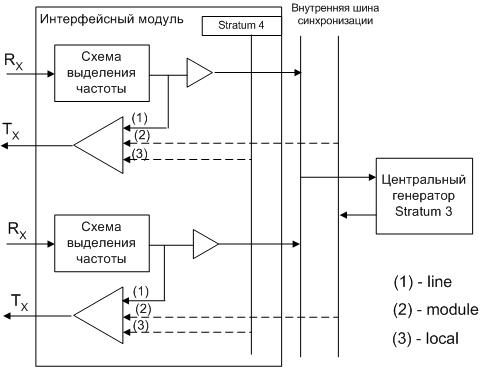

Рис.56. Режимы синхронизации коммутатора Passport 7480.
В модуле центрального процессора коммутатора находится генератор Stratum-3. Сигнал от Stratum-3 по внутренней шине доступен всем интерфейсным модулям. Stratum-3 может работать в свободном режиме или синхронизироваться от внешнего источника.
Для синхронизации передающих портов существует три режима:
Режим line. Передающий порт получает синхросигнал из линии связи.
Режим module. Передающий порт синхронизируется от внутренней шины, сигнал на которую подаётся от центрального генератора Stratum-3. Этот режим позволяет удалённому коммутатору или устройству клиента использовать тактовую частоту коммутатора для собственной синхронизации.
Режим local. Передающий порт использует в качестве источника синхронизации генератор Stratum-4, расположенный на интерфейсном модуле.
Режимы синхронизации портов, а также режимы синхронизации центрального генератора Stratum-3 задаются программно при настройке коммутатора.
Синхронизация atm сети
Рассмотрим схему межузловой синхронизации ATM сети на примере сети «Связь-Информ» Челябинской области.
Рис.57. Схема синхронизации ATM сети.
Схема синхронизации имеет иерархическую древовидную структуру. На первом уровне иерархии находятся коммутаторы Z и A, которые получают сигнал от высших источников. На втором уровне – находятся коммутаторы D, E, J, O, использующие синхросигналы от устройств первого уровня.
Все интерфейсные модули коммутаторов установлены в режим module, т.е. их передающие порты синхронизируются от внутренней шины. Для обеспечения максимальной надёжности в схеме используются 2 внешних источника. Для центральных генераторов коммутаторов АТМ заданы 3 режима синхронизации:
1 - от основного источника;
2 - от альтернативного источника;
3 - свободный режим (на рис. не показан).
В каждый отдельно взятый момент времени действует только один из этих режимов. Выбор режима осуществляется автоматически и зависит от:
- наличия сигнала синхронизации на соответствующем входе, то есть фактически от целостности физических линий;
- точности хода часов на интерфейсе, который в данный момент используется как источник. Если точность сетевых часов по какой-либо причине ниже точности внутреннего генератора, то выбор будет сделан в пользу последнего.
Таким образом, схема автоматически перестраивается в аварийных ситуациях и обеспечивает высокое качество передачи трафика.
Построить схему синхронизации ATM сети - это значит:
Выбрать внешние источники синхронизации и их месторасположения.
Построить беспетлевой граф схемы синхронизации, наложенный на сетевую топологию, причём длины путей синхронизации не должны превышать 6-8 переприёмов.
Задать режимы синхронизации для центральных генераторов коммутаторов и задать режимы синхронизации для передающих портов коммутаторов.
