Влияние проскальзывания на параметры качества цифровой связи

Проскальзывание приводит к появлению параметра «секунды неготовности канала» (UAS). UAS (Unavailability Seconds) – время неготовности канала, отсчитывается с момента обнаружения 10 последовательных интервалов SES (Severailly Error Seconds). В свою очередь интервал SES – это интервал времени, поражённый битовыми ошибками более, чем 10^-3. Параметр неготовности канала может появиться при нарушении связности линий. Однако, ошибки синхронизации в отличие от нарушения связности редко касаются одного узла. Обычно нарушение в системе синхронизации распространяется по всей сети и приводит к каскаду узлов с ошибками. Проскальзывания влияют на параметры каналов первичных сетей и на параметры услуг связи вторичных сетей.

Проскальзывание приводит:

1. в первичной сети PDH к потере цикловой синхронизации и к появлению параметров UAS и SES;

4. в сети SDH к смещению указателей и к увеличению алгоритмического джиттера;

5. в телефонной связи к появлению импульсных помех в виде щелчков;

6. в факсимильной связи к искажению строк;

7. при передаче данных к потере данных и всплеску битовых ошибок;

8. при передаче видео к замиранию кадра на экране;

9. при передаче зашифрованных данных может привести к потере соединения.

Основные параметры системы синхронизации

Система синхронизации включает в себя:

• все цифровые устройства системы электрической связи, которые можно охарактеризовать как «генераторы синхросигналов»;

• систему путей, по которым передаётся информация о единой тактовой частоте;

• синхросигналы, которые осуществляют передачу информации о тактовой частоте.

Отсюда вытекает, что основными параметрами системы синхронизации являются параметры генераторов синхросигналов и параметры самих синхросигналов при их передаче по распределительной сети.

Параметры генераторов синхросигналов

Основными параметрами источников синхросигналов являются стабильность и точность генерируемой частоты.

Точностью генерируемой частоты является относительное отклонение генерируемой частоты f_а от номинальной f₀.

Стабильностью называется свойство данного генератора поддерживать режим генерации номинальной частоты в течение заданного промежутка времени. Стабильность также измеряется в относительных единицах отклонения частоты от номинальной, однако, при этом еще указывается время наблюдения, например, 10^-10 за сутки.

По времени наблюдения различают долговременную и кратковременную стабильность генератора. Если стабильность оценивается на интервале времени 10³…10⁴с, то стабильность называется кратковременной. Если стабильность оценивается на большем интервале, то это долговременная стабильность.

П роиллюстрируем понятия точности и стабильности:

Р ис.50. График нестабильности генератора.

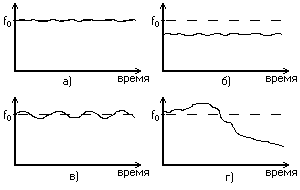

Рис.51. Варианты работы генератора.

а) Стабильно и точно.

б) Стабильно, но не точно.

в) Точно, но не стабильно.

г) Неточно и нестабильно.

Основные параметры синхросигналов

Основными параметрами синхросигналов являются:

1. О шибка временного интервала TIE (Time Interval Error), который определяется как сдвиг по фазе цифрового сигнала.

Рис.52. Понятие ошибки временного интервала. Сигнал 2 имеет сдвиг по фазе относительно эталонного сигнала 1.

Обычно параметр TIE измеряется в приведённых единицах, одна приведенная единица – это время передачи одного бита.

2. Максимальная ошибка временного интервала (MTIE).

MTIE = TIE_max – TIE_min

Второй параметр зависит от интервала измерений, значения параметра TIE, минимальное и максимальное, определяются на заданном интервале.
