Сетевой шаблон информационно-транспортной сети крупного оператора связи

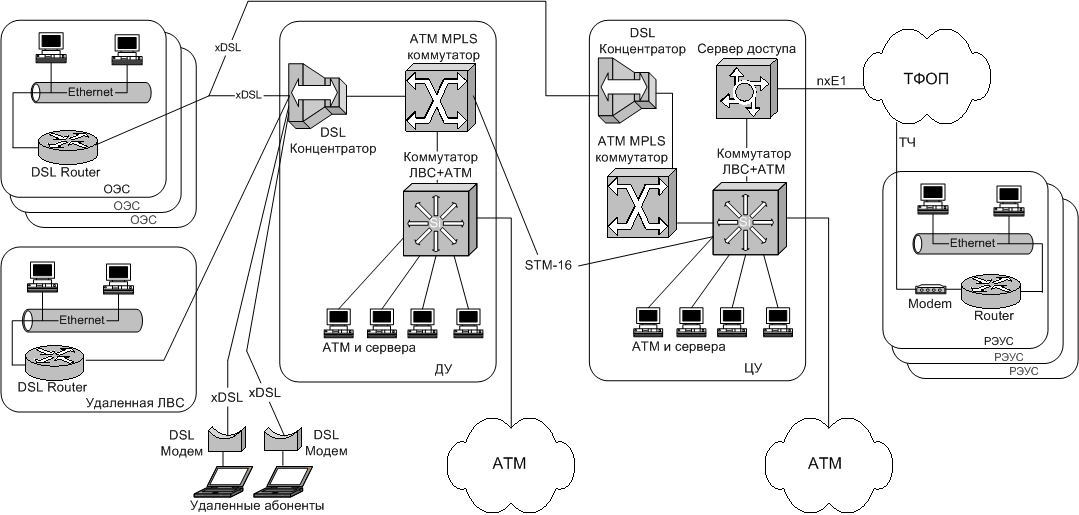

Рис.39. Структура информационно-транспортной сети крупного оператора связи.
Она включает городскую и областную сеть. Номерные ёмкости свыше 300 тыс. номеров. Основой сети является ЦУ и 12 ДУ. Имеются свободные ресурсы в виде 2-4 потоков E1 системы SDH, а также свободные оптические волокна. ЛВС ЦУ содержит 300 рабочих мест и 6-7 серверов. ЛВС подразделений оператора располагается на 5 дополнительных узлах и содержит по 30-50 рабочих мест и 1-2 сервера. К сети подключено 40 ОЭС и 10 сервис-центров.
В области кроме областного центра находятся 3 города областного подчинения и 35 районных центров. Сети городов областного подчинения аналогичны сетям среднего оператора связи. 20 РУЭС подключены к областному центру с помощью цифровых потоков и 15 РУЭС – по каналам ТЧ. В качестве опорной транспортной сети используется ВОЛС. ЦУ и ДУ связаны по ВОЛС. ОЭС и сервис-центры подключаются к ЦУ и ДУ потоками E1, город областного подчинения и часть районных отделений связи подключены потоками E3, E1 или n·64 кбит/с. Оставшиеся районные отделения связи подключены по каналам ТЧ. Удалённые абоненты и отделения связи для подключения используют технологию xDSL. ЦУ крупного оператора связи отличается от ЦУ среднего оператора связи только наличием маршрутизирующего коммутатора (ATM/MPLS).
Шаблоны построения лвс лвс малого оператора связи
Рис.40. ЛВС ЦУ малого оператора связи.
Для построения ЛВС используется технология Fast Ethernet (100BaseTX) и технология Ethernet (10BaseT). В центре ЛВС устанавливается коммутатор Fast Ethernet, к которому подключаются концентраторы Ethernet и серверы. Некоторые абоненты ЛВС могут непосредственно подключатся к коммутатору, если требуется более высокая скорость передачи. К коммутатору также подключаются серверы Internet.
Защита и разделение трафика корпоративной сети и Internet-трафика обеспечивается протоколом виртуальной сети VLAN. Используется защитный экран.
Л вс среднего оператора связи
Рис.41. ЛВС среднего оператора связи.
Для построения магистральных каналов ЛВС предлагают использовать технологию GigabitEthernet. Для этого вертикальные межстанционные каналы должны быть выполнены на основе многомодового волокна. В случае повышенной надёжности каналы GigabitEthernet могут быть двойными.
Лвс крупного оператора связи
Р
ис.42.
ЛВС крупного оператора связи.
В ЛВС ЦУ крупного оператора связи работают более 200 абонентов. Чтобы сеть такого размера периодически не перезагружалась, необходимо разбивать абонентов ЛВС на виртуальные подсети (VLAN). Выбор подсети происходит на основании принадлежности абонента к одному из функциональных подразделений ЦУ. Связь между различными подсетями должна осуществляться через маршрутизатор, который передаёт пакеты в другую подсеть на основе IP-адреса. Эту функцию выполняет многоуровневый коммутатор. В целом схема ЛВС ЦУ крупного оператора связи отличается от такой же схемы среднего оператора связи только наличием маршрутизирующего коммутатора.
При использовании компании 3Com в качестве маршрутизирующего коммутатора можно выбрать Core Builder 3500.
