Технологии коллективного доступа
В основе коллективного доступа лежит идея приближения точки концентрации трафика к месту скопления абонентов, то есть установки концентраторов в жилых домах и офисах.
Оборудование коллективного доступа использует технологии:
SDSL
VDSL
Home PNA
Ethernet
Покажем на рис.32 предоставление коллективного доступа на базе xDSL:

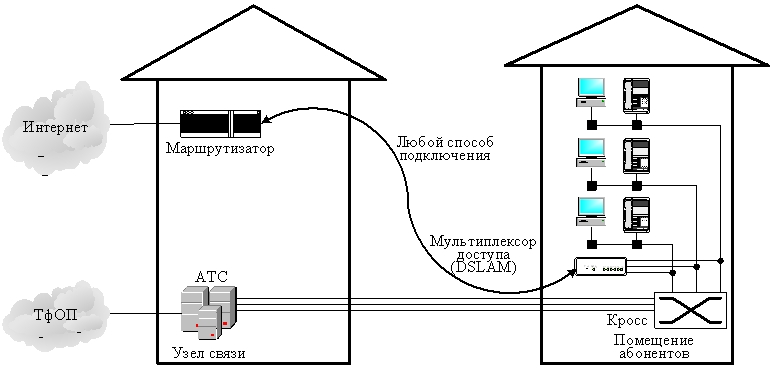

Р
ис.32.
Организация коллективного доступа на
базе xDSL.
П
окажем
на рис.33 предоставление коллективного
доступа на базе Ethernet:
Рис.33. Сеть коллективного доступа на базе технологии Ethernet 10BaseT.
П
окажем
на рис.34 сеть коллективного доступа на
базе технологии наложенной кабельной
сети здания (Home PNA):

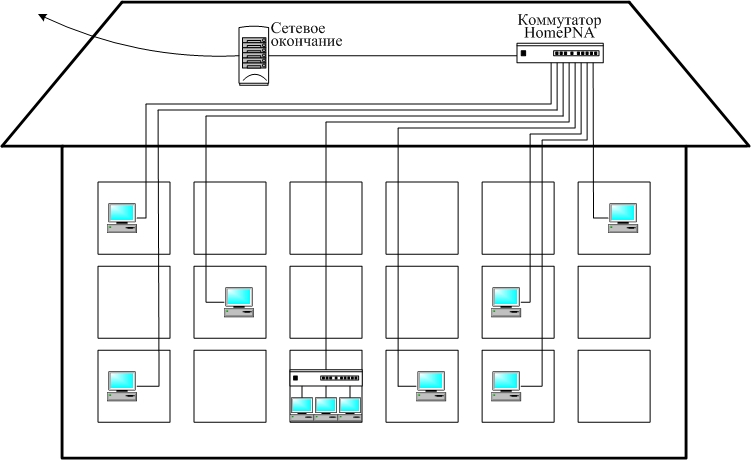

Рис.34. Сеть коллективного доступа на базе наложенной кабельной сети здания (HomePNA). Используется коммутатор, имеющий несколько портов для подключения абонентов и один WAN-порт для подключения к сети передачи данных. Подключение к сети ПД возможно любым способом: выделенная линия, оптика, радио.
К достоинствам коллективного доступа относятся:
низкая стоимость оборудования;
высокая надёжность, так как количество оборудования невелико;
минимальные затраты на монтаж и эксплуатацию;
возможность использования существующей инфраструктуры ГТС;
низкая абонентская плата по сравнению с индивидуальным доступом.
Недостатки:
полоса пропускания не принадлежит целиком абоненту;
возможны проблемы с качеством обслуживания.
Организация корпоративного доступа
Для организации корпоративного доступа можно использовать выделенные линии E1, но по экономическим соображениям это решение мало применимо. Экономически выгоднее для высокоскоростного корпоративного доступа использовать технологию ATM, которая обеспечивает приоритетную обработку телефонного трафика и автоматически разделяет полосу пропускания для передачи данных на основе статистического мультиплексирования.
Для использования ATM на участке доступа было разработано новое устройство интегрального доступа NG-IAD, в основу которого положен принцип статистического мультиплексирования. Ключевой особенностью NG-IAD является обеспечение множества высококачественных телефонных соединений, а также обеспечение высокоскоростного доступа в Internet по традиционным абонентским линиям существующей телефонной сети. Высокий уровень услуг обеспечивается на основе высокоскоростной цифровой абонентской линии xDSL с использованием протокола ATM (ATMoverDSL).
ATMoverDSL
Технология ATMoverDSL обеспечивает широкомасштабное применение технологии DSL.
П
окажем
на рис.35 работу устройства интегрального
доступа NG-IAD:

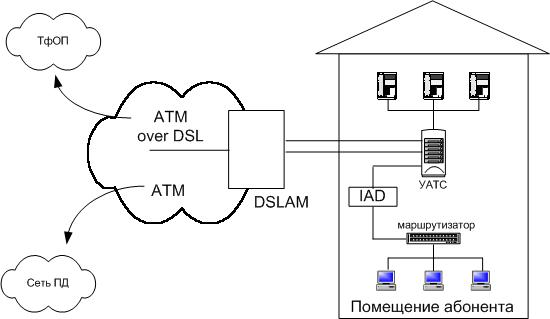

Рис.35. Применение устройств NG-IAD в технологии ATMoverDSL.
Устройство NG-IAD со стороны пользователя имеет порты для подключения УАТС и ЛВС. NG-IAD поддерживает протокол маршрутизации RIP и услуги сервера доменных имён DNS. Для передачи речевого потока используется протокол адаптации AAL2, а для передачи пакетов -протокол адаптации AAL5.
Беспроводной atm-доступ watm
WATM базируется на микроволновой связи и коммутации ячеек. Радиопередача в системах WATM осуществляется в диапазоне частот от 2 до 42 ГГц на расстояние то 5 до 7 км. Используется принцип сотовой связи. В центре каждой соты устанавливается базовая станция, которая осуществляет широковещательную передачу радиосигналов в данной соте. Передача происходит в стандартном формате ATM-ячейки. Каждый абонент выделяет «свои» ячейки на основе идентификаторов виртуального канала и виртуального пути. Таким образом, канал от базовой станции к абонентам разделяется между абонентами методом коммутации ячеек. А обратный канал от абонента к базовой станции разделяется частотным или временным способом. В настоящее время данная технология используется для абонентов с фиксированным расположением, но в перспективе предполагается использование WATM и для мобильных абонентов.
Рассмотрим пример системы WATM компании Nortel.
Р
ис.36.
Структура системы беспроводного доступа
компании Nortel.
Базовая станция соединяет проводную и беспроводную компоненты ATM-сети, осуществляет модуляцию и демодуляцию, мультиплексирование абонентского трафика и его передачу в ATM-коммутатор магистральной сети на скорости 155 Мбит/с.
Высокочастотное приёмопередающее оборудование располагается в непосредственной близости от абонентского блока и преобразует сигнал, перенося его из промежуточного в рабочий диапазон и обратно, а также осуществляет усиление сигнала, приём и передачу.
Абонентский модуль является оконечным ATM-мультиплексором. Он осуществляет преобразование информационных потоков в ячейки ATM, а также модуляцию и демодуляцию сигнала промежуточной частоты. Абонентский модуль позволяет подключить разнообразное пользовательское оборудование:
УАТС;
ЛВС;
Устройства доступа к Frame Relay;
Видеокодеры.
Абонентский модуль имеет следующие интерфейсы для подключения пользовательского оборудования:
E1;
E3;
Ethernet 10BaseT;
ATM 25 Мбит/с;
ATM 155 Мбит/с.
