Методы сброса пакета

При передаче пакетов по сети ATM в случае перегрузки ячейки пакета могут быть сброшены коммутатором АТМ. При потере хотя бы одной ячейки пакета приемник ТСР не принимает пакет, и осуществляется повторная передача пакета ТСР источником. Поэтому если теряется хотя бы одна ячейка пакета, то нет смысла передавать остальные ячейки пакета, это бесполезная трата ресурсов. В службе UBR предусмотрен механизм сброса остатков пакета, который удаляет остаток пакета при обнаружении потери одной ячейки.

Кроме того, в службе UBR применяется механизм защиты от перегрузок RED (Random Early Detection), который также использует сброс ячеек. Решение о сбросе ячейки основывается на средней длине очереди, а не текущей длине очереди. Это позволяет отличить серьезную перегрузку от кратковременного всплеска. Кроме того, в алгоритме RED учитываются два порога. Если вычисленная средняя длина очереди меньше первого порога, то ячейки не сбрасываются. Если средняя длина очереди больше первого, но меньше второго, то ячейки сбрасываются с возрастающей частотой при изменении очереди от первого порога ко второму. Если длина очереди достигает второго порога, то осуществляется 100% сброс ячеек.

Корпоративные мультисервисные атм-сети

Операторы связи нуждаются в построении собственной (корпоративной, ведомственной) информационной сети для объединения своих филиалов и подразделений, а также для повышения качества и количества предоставляемых услуг.

При построении собственной корпоративной сети оператор решает следующие задачи:

1. объединение филиалов и подразделений в единую сеть с централизованным управлением;

2. обеспечение работоспособности единой системы расчетов с клиентами за услуги связи;

3. поддержка единой бухгалтерии, документооборота и технического управления сетями;

4. подключение отделений электросвязи к сети Internet;

5. оказание сторонним компаниям коммерческих услуг и оказание услуг абонентам.

Структура сети

В мультисервисной корпоративной сети можно выделить три уровня:

1. Транспортный уровень обеспечивает передачу информации и выполняет мультиплексирование сигналов. Обычно на транспортном уровне используется технология SDH.

2. Уровень распределения представляет собой сеть коммутации или маршрутизации. Этот уровень обеспечивает эффективное распределение пропускной способности. На этом уровне используются технологии АТМ, IP и другие.

3. Уровень доступа представляет собой абонентскую сеть связи и обеспечивает доступ в коммутируемую сеть. Распространенной технологией сети доступа является технология хDSL.

Выбор топологии корпоративной мультисервисной атм-сети

ATM-сеть может поддержать любую сетевую топологию: линейную, кольцевую, звездообразную, смешанную. Выбор топологии определяется географическим размещением узлов электросвязи, трассами ВОЛП и требованиями надежности.

П остроенные корпоративные ATM-сети в России небольшие по размеру (порядка 10 узлов и меньше). Сети имеют топологию либо кольца, либо кольца с отростками, либо нескольких сопряженных колец.

а) б)

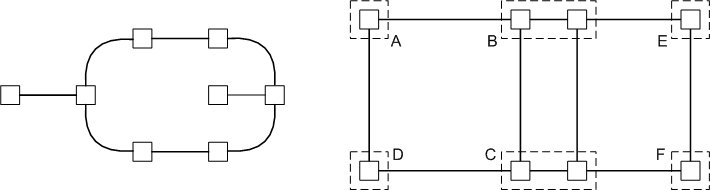

Рис 28. Кольцо с отростками (а). Сопряжение колец (б).
