Программный коммутатор

В основу программного коммутатора положен принцип рассредоточения базовых функций обычного коммутатора каналов и распределение этих функций по магистрали пакетной сети в виде программных компонентов, которые функционируют на стандартных компьютерах. Такая распределенная архитектура программного коммутатора является открытой и программируемой и позволяет поставщику услуг создать новые услуги. Программный коммутатор управляет оконечными устройствами, шлюзами доступа и серверами удаленного доступа. Отличительной особенностью программного коммутатора является программное изменение сценариев при использовании различных протоколов ATM, IP, ТфОП.

Например, программный коммутатор (SoftSwich) в сочетании со шлюзом соединительных линий заменяет транзитный междугородний коммутатор четвертого класса с магистральной передачей голоса поверх IP. Этот же коммутатор в сочетании со шлюзом доступа заменяет виртуальную частную сеть с магистральной передачей голоса поверх IP. Этот же коммутатор в сочетании с сервером удаленного доступа обеспечивает управляемую модемную службу. Этот же коммутатор в сочетании со шлюзом соединительных линий и локальным сервером заменяет местную телефонную станцию (коммутатор V класса) с магистральной передачей голоса поверх IP.

Т аким образом, программный коммутатор обеспечивает взаимодействие ТфОП с ATM и IP без промежуточных преобразований технологий. Покажем на рисунке 18 конвергентную сеть с применением мультисервисной платформы и программного коммутатора.

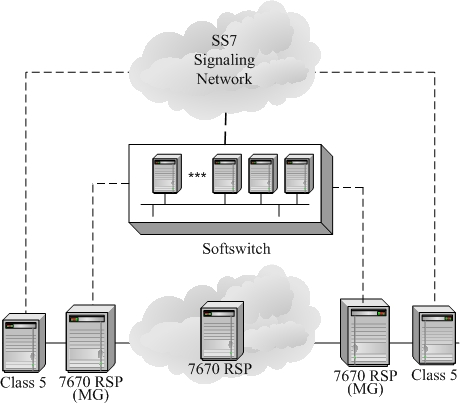

Рис. 18. Телефонная сеть нового поколения.

На рисунке 18 в качестве шлюза доступа к широкополосной сети используется мультисервисная платформа Alcatel, которая дополняется программным коммутатором и выполняет функции транзитного коммутатора IV класса. Шлюз доступа преобразует трафик магистральных TDM линий, поступающих от коммутатора V класса, в голосовые пакеты для передачи по широкополосной сети, кроме того, шлюз доступа обеспечивает динамическую маршрутизацию вызовов. Таким образом, мультисервисная платформа применяется как:

• шлюз доступа к среде передачи;

• высокопроизводительная система коммутации;

• транзитный коммутатор IV класса в сочетании с программным коммутатором.

Структура мультисервисной сети

Мультисервисная сеть состоит из опорной сети и сети доступа.

Рис. 19. Структура мультисервисной сети.

Для построения опорной сети могут использоваться технологии SDH, ATM, IP, MPLS.

Опорная сеть, построенная на основе АТМ, имеет следующие преимущества:

• качественное обслуживание смешанного трафика;

• высокий уровень транспортной емкости.

Для построения опорной мультисервисной сети используются мультисервисные платформы, обеспечивающие мультисервисный транспорт и конвергенцию с современными сетями связи. Эта платформа должна пропускать и агрегировать трафик разных типов (Frame Relay, выделенные линии, телефония и т.д.). И эта платформа должна поддерживать функцию MPLS, обладающую отказоустойчивостью и масштабируемостью для поэтапного наращивания параметров сети и введения новых услуг. Примерами мультисервисных платформ являются: Alcatel 7670, Lucent GX-550 (мультисервисный коммутатор), Cisco GSR (маршрутизатор).

Сеть доступа предлагает различные решения по подключению абонента. Покажем пример построения сети доступа на рисунке.

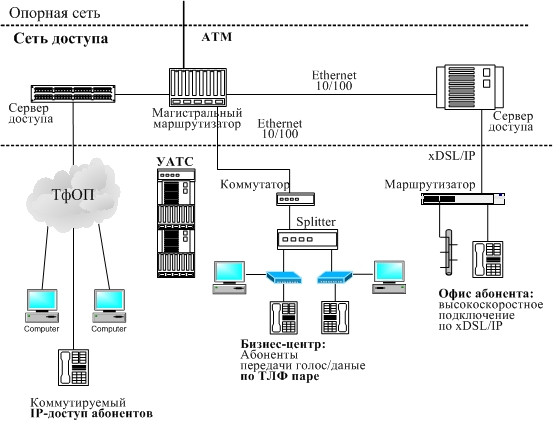

Рис 20. Пример построения сети доступа.

Сеть доступа предоставляет абонентам разнообразные услуги:

• коммутируемый IP-доступ абонентов;

• высокоскоростное подключение абонентов по xDSL для небольших офисов;

• предоставление по телефонной паре услуги передачи (одновременно) голоса и данных;

• услуги по созданию виртуальной частной сети.

Для построения сети доступа могут использоваться следующие технологии:

• цифровая абонентская линия хDSL;

• пассивная оптическая сеть;

• радио-доступ LMDS;

• доступ с комбинациями оптического кабеля и коаксиального кабеля (HFC);

• домашняя сеть Home PNA;

• Ethernet10/100, Fast Ethernet;

• ATM.
