Возможности развития мультисервисных архитектур

П окажем возможности развития на рисунке 16:

Рис.16. Возможности развития мультисервисных архитектур

Ось Х показывает развитие архитектуры в направлении введения новых сервисов. ОсьY показывает способы передвижения пакетов на основе маршрутизации и коммутации и преимущества высокоскоростной коммутации IP-трафика.

Развитие архитектуры начинается с позиции 1. Позиция 1 указывает на сеть на основе IP-маршрутизаторов с поддержкой сервиса наилучшей попытки. Переход из позиции 1 в позицию 2 дает преимущества коммутации, предложенной в MPLS и МРОА, но пока нет поддержки дифференцированного и гарантированного сервисов. Этот переход предполагает коммутирующий домен. Позиции 3 и 5 показывают сеть на основе маршрутизаторов с дифференцированным и гарантированным сервисами. Их коммутирующими двойниками являются позиции 4 и 6. Переход из п.3 в п.5 и из п.4 в п.6 требует введения состояния потока (контроль за состоянием потока) во всех сетевых элементах вдоль маршрута, выбранного для потока. Потоки определяются граничными устройствами на входе домена.

Гарантированный сервис поддерживает лучше в п.6, чем в п.5, потому что в коммутирующем домене есть действительная поддержка фиксированных маршрутов.

Оборудование конвергентных сетей

Общей технологической основой конвергентных сетей являются универсальные среды, осуществляющие передачу цифровых потоков с любой информацией, и специальные протоколы, позволяющие осуществлять передачу с заданной скоростью и заданным качеством.

Общими тенденциями построения мультисервисных сетей являются:

• использование мультисервисных коммутаторов/маршрутизаторов, поддерживающих все современные протоколы (MPLS, IP, ATM, Frame Relay).

• использование шлюзов, программных коммутаторов, обеспечивающих взаимодействие ТфОП с пакетными сетями без промежуточных преобразований технологий.

Для построения ядра мультисервисных сетей используются устройства нового поколения мультисервисных коммутаторов/маршрутизаторов, которые поддерживают все протоколы, обеспечивая качество и безопасность. Это оборудование можно рассматривать как платформу конвергенции. Располагая такой платформой, оператор может развивать архитектуру своей сети в нужном направлении и в удобном для него темпе. В качестве примера платформы конвергенции рассмотрим платформу Alcatel 7670RSP и варианты построение сети на основе этой платформы.

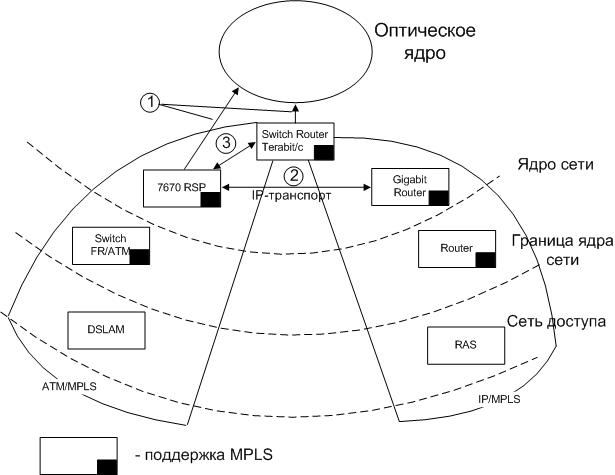

Рис. 17. Реализация схемы конвергенции на основе платформы Alcatel 7670.

На основе схемы конвергенции, реализованной в платформе Alcatel, оператор имеет три варианта развития опорной сети (варианты обозначены цифрами на рис.)

1. - Оператор может сохранить самостоятельность двух наложенных сетей ATM и IP, обеспечивая независимую конвергенцию каждой из них с помощью оптики. Каждая сеть непосредственно подключается к оптической сети с использованием универсальной многопротокольной коммутации меток.

2. - Оператор может реализовать возможности IP-маршрутизации и управление трафиком, которые поддерживаются платформой Alcatel. В данном случае платформа Alcatel направляет транспортные ATM-потоки и транспортные IP-потоки на оптическую магистраль.

3. - Оператор может использовать платформу Alcatel в качестве шлюза для традиционного трафика, направляемого в сторону опорной IP-сети. Для этой задачи реализована процедура управления параметрами ATM и MPLS.
