Режими роботи бнф
Перший режим – передача прийнятої від ДКС інформації до Я (СБ, П) та підготування Я (ДБ, П) до накопичування чергового слову від ДКС. Цей режим роботи відповідає тому випадку, коли накопичуване слово є проміжним в повідомленні.
Другий режим – режим циклічного фазування. В цьому режимі забезпечується виявлення довільної 16-розрядної комбінації в першому та другому байтах накопичуваного 24-розрядного слова. Так як комбінація початку повідомлення може мати більше 16 розрядів, то в цьому випадку БНФ забезпечує тільки попереднє фазування, а кінцеве здійснюється в ЕОМ.
Третій режим роботи блоку виконується, коли накопичуване слово є останнім у повідомленні.
Четвертий режим – прийом інформації від апаратури магнітного запису.
П’ятий режим – підготування до видачі в ДКС наступног слова повідомлення.
Шостий режим – підготування до видачі в ДКС залишку від ділення.
Сьомий та восьмий режими – підготування до видачі в ДКС останнього слова повідомлення.
2.2. Принцип роботи блоку спряження з каналами - 20 хв.
БСКП забезпечує логічне та електричне узгодження блоку БНФ з УПС та КАМЗ. До БСКП може бути підключено до 8-и УПС. Забезпечується видача до КАМЗ інформації яка приймається від УПС та видається на нього. Передбачений режим відтворювання зареєстрованої інформації з КАМЗ.
Спряження БСКП з УПС здійснюється в узгодженні з вимогами стику С2. Для реєстрації інформації на КАМЗ, БСКП перетворює потенційні сигнали інформації та синхронізації, які видаються в УПС та отримуються від нього, в імпульсні сигнали, забезпечуючи зсув між інформаційними та відповідними їм імпульсами синхронізації на половину періоду руху інформаційних імпульсів.
При передачі інформації від БНФ до УПС, БСКП формує питання на передачу інформації до УПС та розподіляє біти інформації, які отримуються послідовним кодом від БНФ, у відповідні УПС, визначені адресою, яка поступає від БНФ.
При прийомі інформації від УПС, БСКП накопичує по одному біту інформації від кожного напрямку обміну з УПС, формує запити до БНФ на передачу прийнятих бітів та пересилає їх до БНФ послідовним кодом в узгодженні з адресою, яка видається БНФ в БСКП.

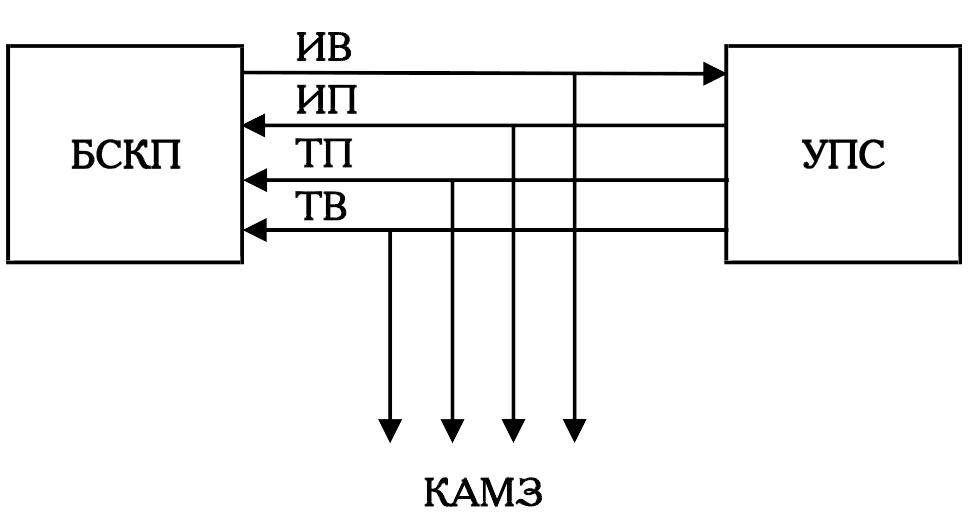

Схема підключення БСКП до УПС представлена на мал. 4.
Де: ИВ – інформація видачі;
ИП – інформація прийому;
ТБ – тактова частота видачі;
ТВ – тактова частота прийому.
Передбачено режим шлейфу на виході БСКП, тобто інформаційні виходи з’єднуються з інформаційними входами.
При режимі відновлювання інформації з КАМЗ блок БСКП відключений від УПС та сприймає інформацію та синхросигнали від КАМЗ.
БСКП за функціональним призначенням можна поділити на канальну частину, яка забезпечує спряження БНФ з УПС, КАМЗ та схему керування, котра здійснює взаємодію БСКП з СВ, та формує керуючі сигнали, які визначають режими роботи канальної частини БСКП та УПС.
Канальна частина

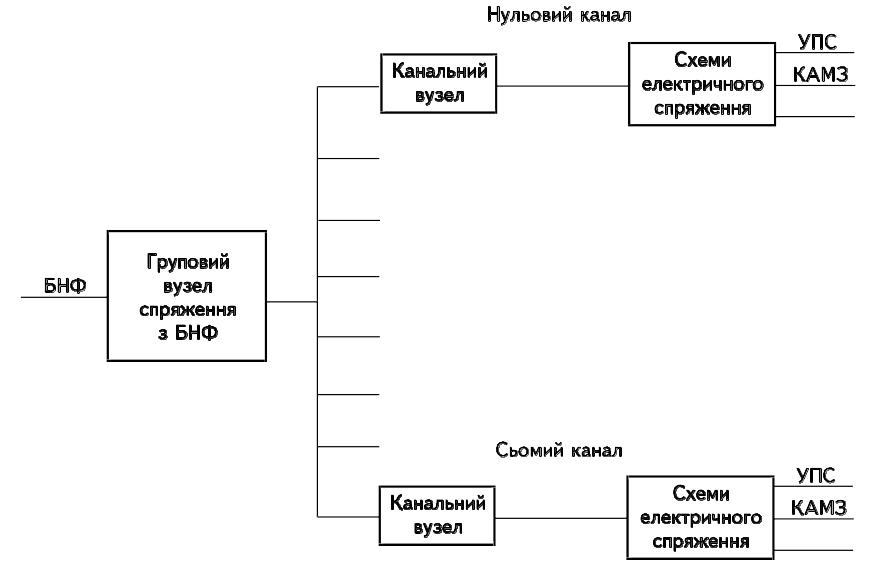

Канальна частина БСКП зображена на мал. 5. Вона забезпечує логічне та електричне спряження БНФ по 8 напрямкам обміну інформацією з УПС, КАМЗ.
Канальна частина складається з восьми однакових канальних вузлів (КУ), які виконують логічне спряження БНФ по кожному з напрямків обміну інформацією з УПС, КАМЗ; групового вузла, який забезпечує взаємодію БНФ з канальними вузлами; схем електричного спряження, призначених для узгодження параметрів сигналів обміну БСКП з БНФ та УПС з КАМЗ.
Канальний вузол призначений для логічного спряження БНФ по одному напрямку обміну інформацією з УПС. В ньому здійснюються необхідні перетворювання інформації та синхроімпульсів для передачі їх на КАМЗ. Канальний вузол здійснює реалізацію різних режимів взаємодії БСКП з УПС, КАМЗ та блоком БНФ.
КУ при передачі інформації із БНФ в УПС виконує наступні функції: порозрядно видає інформацію в фазі з синхроімпульсами передачі даних, виробляє ЗОК (запит обслуговування каналу) для запиту наступного розряду від БНФ, фіксує черговий розряд інформації на спеціальному тригері.
КУ при прийомі інформації від УПС виконує наступні функції: фіксує на спеціальному тригері моменти зміни стану синхротактів, супроводжуючих біти прийнятої від УПС інформації, зі стану «0» в стан «1»; виробляє сигнал запиту в БНФ для передачі прийнятого біта від УПС в зону ОЗУ БНФ. Для виконування цих функцій в КУ є два однорозрядних тригера запиту обслуговування прийнятої інформації ТгЗОКП1 та ТгЗОКП2, а також два однорозрядних регістра зберігання біту інформації, прийнятого від УПС.
Формування сигналу запиту обслуговування прийому чи видачі здійснюється схемою пошуку каналів (СПК), яка забезпечує пріоритетність виробки ЗОК для прийому інформації від КУ в БНФ. КУ який має найменший номер, відповідно найвищий пріоритет.
Кожне звертання СВ до БСКП складається з керуючого слова, який приписує процедуру обміну між СВ та БСКП, та одного інформаційного слова.
