2.2. Структурна схема усдк - 15 хв.
Структурна схема УСДК показана на мал. 2.
БО має 2 канали обміну інформацією з СВ К1ОН, К2ОН та призначений для обміну інформацією між попереднім обробником інформації (блок накопичування та фазування БНФ) та СВ, а також для узгодження тимчасових та електричних характеристик УСДК та СВ.
Взаємодія БО з каналами пристрою обміну (УО) СВ здійснюється послідовним кодом трьохбайтними словами.
Один з каналів є основним, а інший використовується для підключення резервного каналу УО СВ.
БНФ виконує функції попередньої обробки інформації та забезпечує:
перетворювання паралельного коду в послідовний, тобто розподілення бітів інформації, які поступають від БСКП послідовним кодом по відповідним коміркам ОЗУ УСДК;
накопичування слів потрібної довжини;
перетворювання паралельного коду в послідовний, тобто формування послідовності бітів зі слів, які зберігаються в комірках ОЗУ УСДК, у відповідності з запитами на передачу чергового біту в різні ДКС.
Крім того, в БНФ розміщується схема, яка узагальнює резуьтати апаратного контролю обробки інформації всіма блоками приладу. При появі відмови в роботі приладу на шині ОС з’являється «1».
БСКП призначений для спряження БНФ з 8-и ДКС та узгодження часових та електричних характеристик БНФ та ДКС, а також для спряження з комплектом апаратури магнітного запису (КАМЗ). Крім того, БСКП має два канали безпосереднього обміну з ЕОМ К1УИ, К2УИ для прийому керуючої інформації від СВ та передачі в СВ словостану БСКП та УПС.
2.3. Принцип роботи блоку обміну (бо) - 45 хв.
Блок обміну (БО) входить до складу УСДК і призначений для здійснення операцій по обміну інформацією з СВ.
БО складається з таких основних частин (див. мал. 3):
уніфікованого адаптера спряження (УАС), який забезпечує спряження СУО з Ок СВ;
схеми управління обміном (СУО), які забезпечують спряження УАС з БНФ і містять такі вузли:
генератор мікрокоманд (ГМкА), який організовує взаємодію всіх вузлів СУО відповідно до алгоритму функціонування БО під дією команд від СВ;
регістр готовності (РгГ), який забезпечує накопичення, зберігання та видачу у СВ слів про готовність УСДК для отримання або видачі чергового слова; Ріг є 16-розрядним, кожний його розряд закріплений за відповідним каналом;
формувач керуючих сигналів (ФрУА), який забезпечує формування сигналів та коду адрес при звертанні БО до ОЗУ;
формувач синхроімпульсів УСДК (ФрСИ), який забезпечує синхронізацію роботи всіх вузлів УСДК.

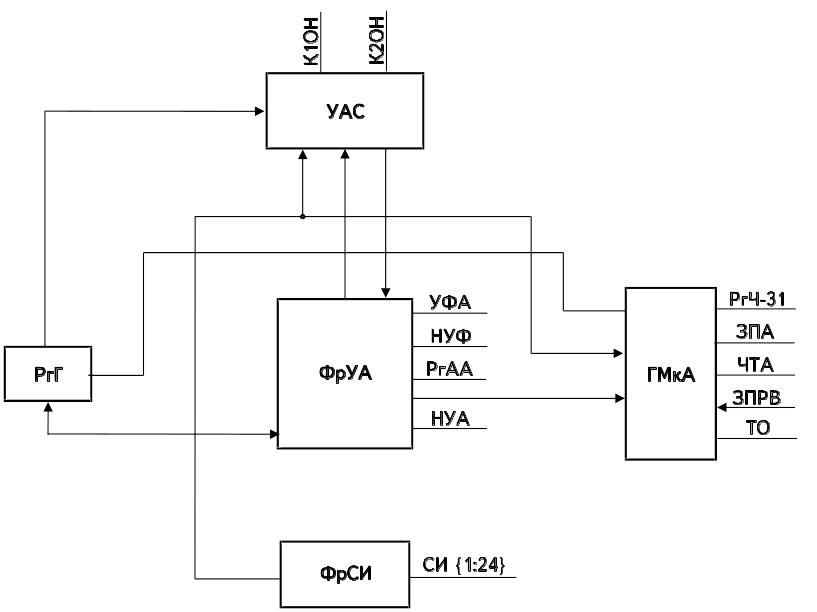

Мал.
3. Структурна схема БО
Взаємодія УАС з каналами СВ здійснюється послідовним кодом трьохбайтними словами.
УАС забезпечує спряження з трьома каналами СВ в режимі розподілення часу, встановлюючи при цьому пріоритет обслуговування. При використанні УАС в УСДК зайняті тільки перші 2 канали.
УАС може працювати в старт-стопному режимі, тобто з зупинкою та відновлюванням передачі інформації в період обміну.
Керування зупинкою здійснюється подачею сигналу ЗИЗ-К. Режим використання УАС, а також фізичні номери, встановлюються за допомогою спеціальної комутаційної вставки (роз’єднувач Ш28 блоку).
Синхронізація УАС здійснюєься від формувача синхроімпульсів (ФрСИ).
Для встановлювання УАС в початковий стан передбачені дві шини зв’язку на стику УАС та каналу ЕОМ. По одній з них надходить сигнал початкового встановлювання (НУ-К), а по другій – строб штучної команди (СРК-К).
Сигнал НУ-К передається у вигляді потенціалу, а сигнал СРК-К – у вигляді імпульсу довжиною 300-500 нс. При співпаданні цих сигналів виконується встановлення УАС в початковий стан.
УАС забезпечує контроль на непарність кожного інформаційного байту, отриманого від СВ і так само контролює інформацію при запровадженні її від абоненту до СВ.
Вмикання УСДК здійснюється по ініціативі СВ при надходженні сигналу «ПУСК АБОНЕНТА КАНАЛА» (ПА-К). Під час видачі ПА-К керуюче слово абонента знаходиться на регистрі зсуву каналу УО СВ, а на шинах «НОМЕР АБОНЕНТА КАНАЛА» (НА-К) знаходиться код номеру абоненту. УАС проводить порівняння трьохрозрядних двійкових кодів НА-К та фізичної адреси, встановленої для кожного каналу УАС за допомогою комутаційної вставки.
При співпаданні адрес УАС видає в канал УО СВ імпульси зсуву абоненту (ИС-А), по якім виконується передача керуючого слову по інформаційній шині каналу (ШИН-К) на буферний регистр УАС. УАС посилає каналу імпульс запиту обміну словом абоненту (ИЗ-А), видає сигнал по шині РАБ-К на запуск абонента до роботи. Не пізніше, ніж 0,25 мкс абонент повинен повідомити УАС про готовність до роботи сигналом РАБ-А. В протилежному випадку абонент вимикається.
В режимі запису на абонент після опиту УПР-К УАС видає в канал СВ ИС-А та починається прийом на буферний регистр УАС інформаційного слова з ШИН-К. Завершуючи прийом слову, УАС видає в канал сигнал ИЗ-А, а на абонент – сигнал ИНФ-К.
Обернув отриману інформацію, абонент виробляє сигнал ИНФ-А, по якому знімається ИНФ-К, та знову слідує прийом в УАС з каналу СВ інформації.
Закінчення операції виводу на абонент виконується за ініціативою СВ.
Взаємодія УАС та абонента в режимі читання відрізняється від режиму запису тим, що сигнал ИНФ-А, який видається абонентом, оповіщає не тільки о закінченні прийому керуючого слову, але й про існування інформаційного коду на шинах ШИН-АС.
Взаємодія БО з БНФ
Організовується за ініціативою БО. Взаємодія організовується в режимі запису або читання.
Блок БО формує сигнал ГО. По цьому сигналу забороняється взаємодія БНФ з блоком БСКП. БО формує сигнал ЗП або ЧТ тим самим здійснюючи звертання до пам’яті або регістру, у відповідності з кодом адреси РГАА (1-7 р).
Для звернення в РГ БНФ, БО формує додаткову ознаку звернення до регістру (наприклад при зверненні до РГБ – сигнал ВБ). При виявленні сигналу БО, схема контролю видає в БНФ сигнали несправності (СбРгГ – сигнал збою РгГ), які фіксуються на РГС БНФ.
