3. Внутреннее ориентирование снимка (в9)

Для того чтобы определить координаты точек в системе координат снимка по значению их координат в системе координат цифрового изображения выполняется процесс внутреннего ориентирования снимка. В результате этого процесса определяются параметры, характеризующие положение и ориентацию системы координат снимка Sxyz в системе координат цифрового изображения o_cx_cy_c , а так же параметры, позволяющие исключить влияние систематической деформации фотоматериала, на котором был получен исходный аналоговый снимок (рис.3.1).

Рис.3.1

Для определения параметров внутреннего ориентирования снимка измеряют координаты изображений координатных меток снимка в системе координат цифрового изображения o_C x_C y_C.

Выбор метода определения параметров внутреннего ориентирования снимка зависят от методики фотограмметрической калибровки съемочной камеры.

Если в результате фотограмметрической калибровки съемочной камеры были определены координаты координатных меток в системе координат съемочной камеры (снимка) Sxyz, то для определения координат точек в системе координат снимка по значениям их координат в системе цифрового изображения используют формулы аффиного преобразования координат:

. (3.1)

Здесь, a_o,a₁,a₂,b_o,b₁,b₂ – параметры аффинных преобразований; a_o,b_o – координаты начала системы координат снимка в измерительной системе координат, a₁,a₂,b₁,b₂ – параметры, характеризующие ориентацию системы координат снимка в измерительной системе координат, разномасштабность (деформация фотоматериала) вдоль осей системы координат снимка и их неперпендикулярность.

Таким образом, формулы (3.1) позволяют не только определить положение и ориентацию системы координат снимка в системе координат цифрового изображения, но и учесть систематические искажения снимка, возникающие из-за деформации фотопленки, на которой был получен снимок.

Параметры аффинного преобразования a_i, b_i можно определить по координатам координатных меток снимка, измеренных на цифровом изображении, и значениям координат x,y этих меток в системе координат снимка, полученным при калибровке съемочной камеры.

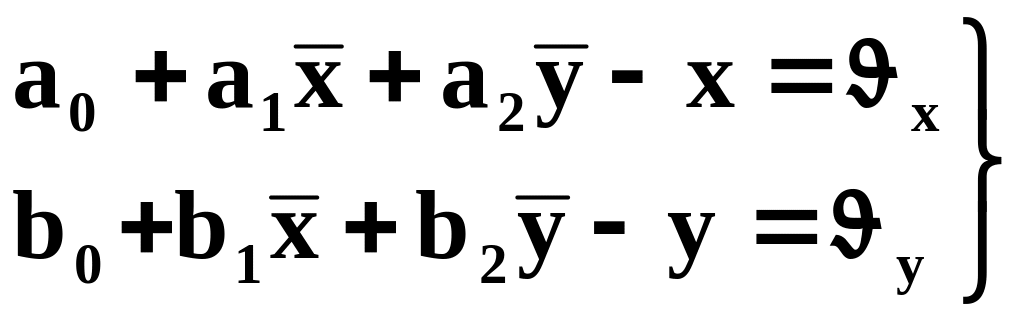

Для определения параметров a_i,b_i для каждой метки, измеренной на цифровом изображении, составляют уравнения:

. (3.2)

Полученную систему уравнений решают по методу наименьших квадратов и определяют в результате решения значения параметров a_i, b_i. Для их определения необходимо не менее 3 координатных меток, не лежащих на одной прямой.

В практике фотограмметрии возникает обратная задача: определение значений координат точек в измерительной системе координат по координатам этих точек, заданным в системе координат снимка. Такое преобразование координат выполняется по формулам:

. (3.3)

Для цифровых изображений значение пиксельных координат точек x_p,y_p определяют по формулам:

. (3.4)

В случае если снимки были получены цифровой камерой, то процесс внутреннего ориентирования снимка не выполняется, так как измерения координат точек снимка выполняются непосредственно в системе координат снимка (рис.3.3).

Рис 3.3

Лекция 3
