Необходимая площадь берегового плотбища для размещения всех секций плотов:

Fn Σηί LceK Βοβκβ, (5.6)

где щ - количество секций определенного сортимента;

LceK Всек - соответственно длина и ширина секций, м;

β - коэффициент использования площади плотбища; β=1,25.

Величину этого коэффициента принять в пределах 1,2...1,3. По определенной площади плотбища Fn и известной его средней ширине Вп (см. п.2, табл. П.8.12) вычислить длину плотбища Ln.

Продолжительность плотового сплава следует принять в пределах 5-10 суток, но не более возможной продолжительности периода плотового сплава.

Необходимо стремиться с первого дня очистки реки ото льда в крат­чайший срок завершить плотовой сплав, так как это позволит осуществ­лять вывод секций плотов при более высоких горизонтах воды и увели­чить продолжительность периода молевого сплава.

В то же время нужно учитывать, что при малой продолжительности периода плотового сплава потребуется большое количество катеров для буксировки секций от плотбища до пунктов формирования плотов.

Необходимость производства дноуглубления и объем земляных работ на территории берегового плотбища определяют следующим образом:

  1. Устанавливают необходимую отметку плотбища, обеспечивающую вывод секции береговой сплотки при гарантированном уровне воды:

Z = Z г -T-Δ Z, (5.7)

где Zz - отметка гарантированного уровня, устанавливаемая по гра­фику (рис. 5.1) в зависимости от принятой продолжительности перио­да вывода секций плотов с территории плотбища, м;

Т - осадка пучков, м;

Δ Z - донный запас, принимаемый 0,20 - 0,25 м;

  1. Полученное значение необходимой отметки плотбища сравнивают со средней отметкой земли на затопляемом плотбище Zп (п. 8, табл. П.8.12).

Если Z > Zп, земляные работы на территории плотбища не проводят. Если Zп > Z, объем требуемых земляных работ определяют по формуле

75

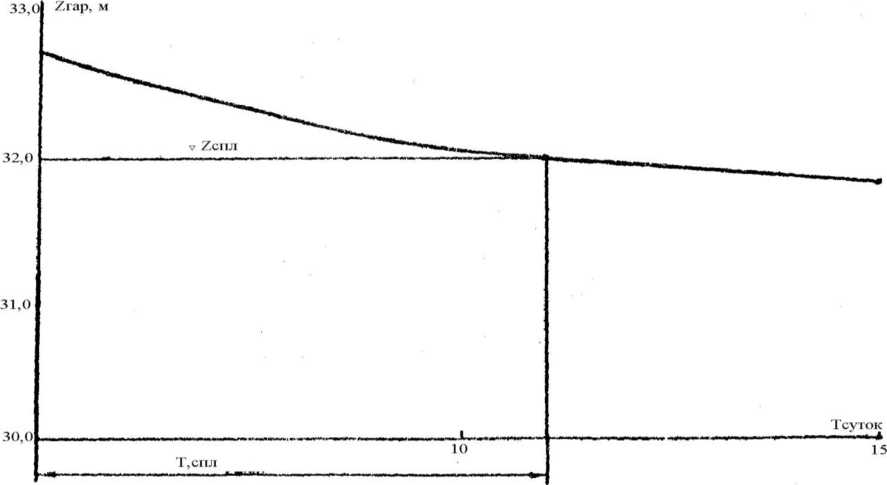

Рис. 5.1. График зависимости гарантированного уровня воды на береговом плотбище от продолжительности вывода пучков

межнавигационной сплотки

W^^п - 7).

(5.8)

Выбор типа агрегата береговой сплотки зависит от следующих произ­водственных условий: объема сплачиваемых пучков, расстояния переме­щения пучков по плотбищу, типа карманов-накопителей у сортировочных транспортеров, грунто-дорожных условий по территории плотбища и т.д.

По известному значению максимального объема пучка (см. табл. 5.4), протяженности плотбища и в зависимости от соответствующих дорожных условий выбирают тип агрегата береговой сплотки. Основные характери­стики этих агрегатов приведены в прил. 9.

В зависимости от времени года работы агрегата (снежный и бесснеж­ный периоды) выбирают агрегаты с санным прицепом (ТАЗ-1, В-51) или в санном и колесном исполнении (УНСА-20, В-43, В-53).

Береговую сплотку лесоматериалов из штабеля целесообразно произ­водить транспортно-штабелевочными агрегатами (В-49. ЛР-117, Т-84), которые также можно использовать на штабелевке и срывке лесоматери­алов в воду.

Необходимое количество механизмов определяют по формуле

п=^сп/(Псм'0-ш), (5.9)

где Wm - объем лесоматериалов подлежащих сплотке (см. п.1.8, табл. П.8.1);

D - количество дней работы;

Псм - сменная производительность механизма, м3;

m - число смен за сутки.

Производительность сплоточно-транспортных и транспортно- штабелевочных агрегатов для береговой сплотки рассчитывают по фор­муле

Псм=(Т<М ·Κβ·Ψη, (5.10)

где T - продолжительность рабочей смены, мин;

п - время подготовительно-заключительных операций в течение ра­бочей смены, 1пз=30-40 мин;

  • коэффициент использования рабочего времени агрегата, K=0,75-0,85;

t - продолжительность цикла, мин;

Wn - объем пучка, м3.

На сплотку и транспортировку одного пучка затрачивается время (продолжительность цикла), необходимое для выполнения следующих операций: tj - установка агрегата к карману-накопителю; t2 - погрузка го­

77

п/п

Наименование агрегата

Скорость движения, км/ч

грузовое направление

холостой ход

1.

В-43, В-51, УМСА-20, ГАЗС-1

3,7

4,7

2.

В-49, ЛР-117, ЛТ-84

9,8

11,8

Продолжительность технологических операций th t2, t2, t5 целесооб­разно взять из хронометражных данных о затратах времени на выполне­ние технологических операций береговой сплотки для агрегатов разных типов (табл. 5.7).

Таблица 5.7

Продолжительность технологических операций береговой сплотки

Наименование

операций

Затраты времени., мин. для агрегата*

В-43

В-51

УНСА-20

ГАЗС-1

В-53

В-49

ЛР-117

ЛТ-

84

1. Разворот и установка агре­гата к накопи­телю

10

1,4

0,33

1,00

1,30

0,33

1,00

1,40

0,70

0,70

0,70

2. Захват гото­вого пучка из накопителя

2,68

3,60

0,84

9 8

Ή

3,20

10

2,0

1,20

3,1

1,5

3. Захват пач­ки из накопи­теля и форми­ровка пучка

4,20

4,20

6,20

5,10

4,20

2,20

-

-

4. Укладка пучка в плот

1,91

2,42

0,84

3,38

4,49

2,74

07

1,2

1,60

3,1

2,0

* В числителе указаны затраты времени зимой, в знаменателе - летом.

Продолжительность обвязки пучка принимается t3 = 3 мин. при ручной обвязке и t3 = 1,0-1,5 мин. при помощи станков ОС - ЗКЛС.

Технологический процесс береговой сплотки следует описать в такой по­следовательности: дать техническую характеристику принятого для берего­вой сплотки агрегата; перечислить все технологические операции, вы­полняемые агрегатом на плотбище, начиная с забора лесоматериалов

78
