Ргр №2 (задача 2) по вариант №4

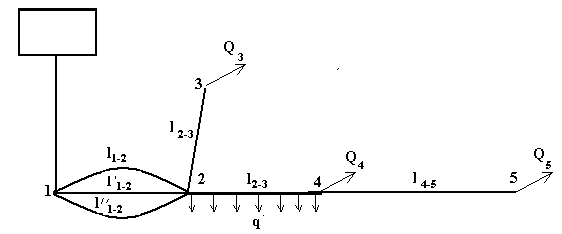

Выполнить расчет водораспределительного трубопровода с питанием от напорного резервуара.
Определить:
Расходы на участках трубопровода.
Диаметры труб.
Потери напора на участках.
Исходные данные
|
1 |
2 |
3 |
4 |
5 |
6 |
|
||
Расходы в узловых точках |
Q3 |
20 |
22 |
24 |
26 |
28 |
30 |
|
|
Q4 |
10 |
14 |
16 |
18 |
20 |
24 |
|
||
Q5 |
6 |
8 |
10 |
12 |
14 |
16 |
|
||
Удельный путевой расход л/с на l |
q |
0,06 |
0,01 |
0,03 |
0,05 |
0,025 |
0,07 |
|
|
Длины труб, м |
l /1-2 |
200 |
150 |
150 |
100 |
110 |
180 |
|
|
l 1-2 |
300 |
200 |
250 |
250 |
200 |
350 |
|
||
l // 1-2 |
400 |
300 |
180 |
220 |
250 |
300 |
|
||
l 2-3 |
300 |
200 |
100 |
320 |
180 |
200 |
|
||
l 2-4 |
350 |
320 |
120 |
400 |
200 |
240 |
|
||
l 4-5 |
220 |
180 |
300 |
240 |
150 |
320 |
|
||
Пьезометрические напоры, м |
H п1 |
12 |
16 |
18 |
24 |
20 |
18 |
|
|
H п3 |
16 |
14 |
16 |
18 |
14 |
16 |
|
||
H п5 |
10 |
12 |
12 |
12 |
10 |
12 |
|
||
Геометрические высоты точек, м |
Z1 |
20 |
28 |
30 |
32 |
26 |
24 |
|
|
Z2 |
18 |
26 |
28 |
30 |
24 |
22 |
|
||
Z3 |
18 |
20 |
14 |
16 |
18 |
22 |
|
||
Z4 |
14 |
10 |
10 |
14 |
15 |
18 |
|
||
Z5 |
8 |
6 |
4 |
12 |
8 |
18 |
|
||
Диаметры труб, мм |
D1-2 |
100 |
100 |
150 |
200 |
125 |
125 |
|
|
d /1-2 |
150 |
100 |
200 |
100 |
100 |
100 |
|
||
d //1-2 |
100 |
250 |
250 |
200 |
200 |
200 |
|
||
Типы труб |
Новые стальные с незначительной коррозией |
Новые пластмассовые |
|
||||||
