3. Визначення критеріїв вибору варіантів доставки

Враховуючи приведені особливості, сітьовий графік при змішаних перевезеннях в загальному вигляді можна представити як просторово залежні схеми доставки з урахуванням різних параметрів, використовуваних для ухвалення управлінського рішення. При цьому як критерії вибору варіантів доставки пропонується використовувати:

• час(Т);

• вартість (С);

• приведену вартість, визначувану по формулі:

З * = (З т + З пер ) (1 + i ) ⁿ

де З * ‑ оцінка вартості вантажу і його доставки з урахуванням чинника часу (інтегральна оцінка);

З т – закупівельна вартість товару;

З пер – вартість перевезення;

(1 + i ) ⁿ – множник нарощування відсотків по процентній ставці i за n періодів, n=Т/365

4. Постановка задачі та формування вихідних даних.

Необхідно здійснити перевезення 20-футового контейнера з порту Ростов‑на‑Дону (Російська Федерація) до центрального складу в Львові (Україна). В таблиці 1 і на рис. 4 приведемо можливі маршрути доставки.

Таблиця 1– Коротка характеристика варіантів доставки

№ маршруту	Характеристика	Види транспорту
1	Ростов‑на‑Дону‑Львов	Авто
2	Ростов‑на‑Дону‑Львов	Ж/д + авто
3	Через порт Одеса	Морський + авто
4	Через порт Одеса	Морський + ж/д + авто

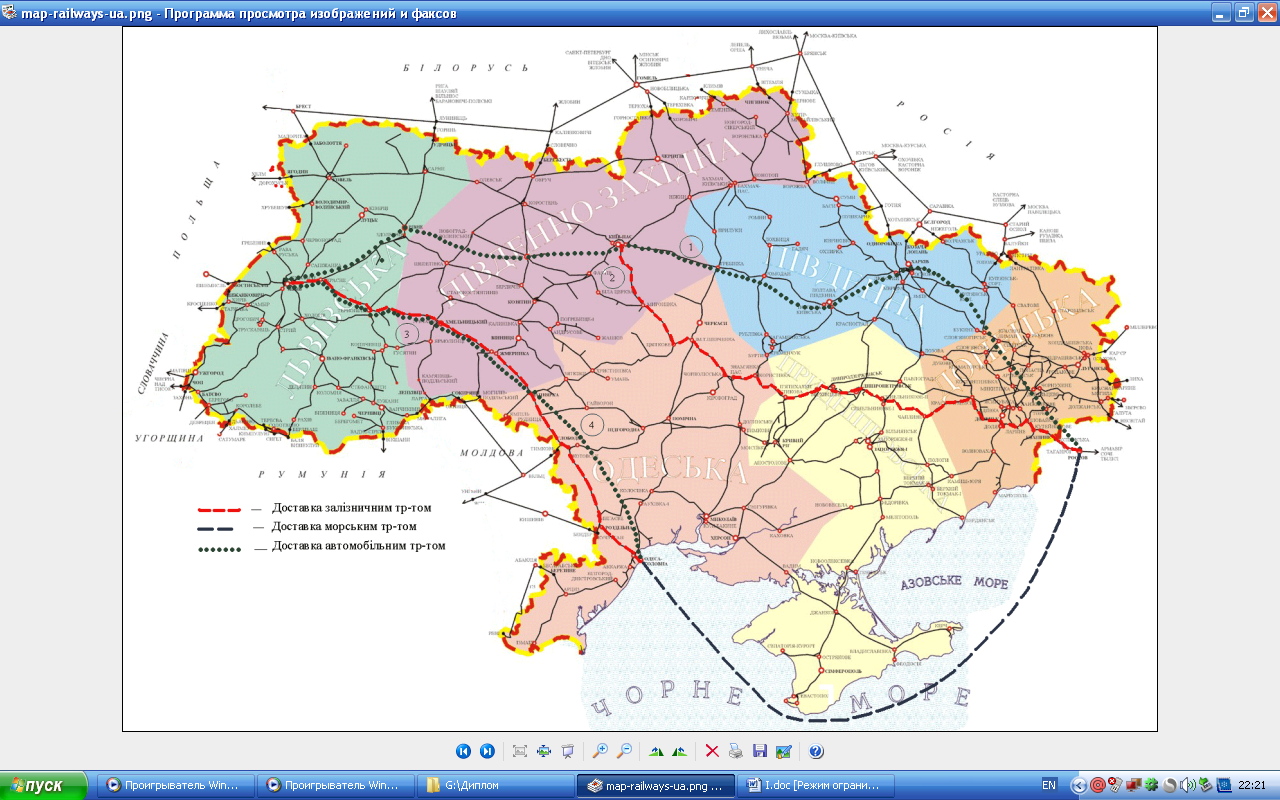

На рис. 3. представлено схема маршруту руху із Ростова‑на‑Дону через море до Одеського порту, а звідти автомобільним транспортом до Львову

Рисунок 3 – Схема маршруту руху Ростов ‑ на ‑ Дону – Львів

Аналізуючи маршрути доставки з урахуванням додаткових нетранспортних складових, можна побудувати сітьовий графік, що показує альтернативні шляхи доставки (рис. 5). Враховуючи, що кількість варіантів схем доставки визначає кількість значень параметрів, їх буде дванадцять.

Охарактеризуємо роботи, що включаються в сітьовий графік, а також параметри час і вартість для кожної з них (табл. 2).

Параметри час і вартості для кожної схеми доставки визначаються як сума відповідних значень, а параметр приведеної вартості – по формулі. При цьому приймемо, що середня банківська ставка по короткострокових валютних кредитах рівна 15% на рік, а для визначення величини З т скористаємося даними митної статистики. Так, при перевезенні в 20-футовому контейнері середня вартість вантажу складає 20 тис. у.о. Проте згідно митній статистиці, декларована іноземними вантажовласниками вартість транзитних товарів складає близько 5 тис. у.о. за 1 т. При середньому завантаженні 20 ‑ футового контейнера складає 50 тис. у.о. Приймем для розрахунків, що проводяться, для 20-футового контейнера З т = 35 тис. у.о.

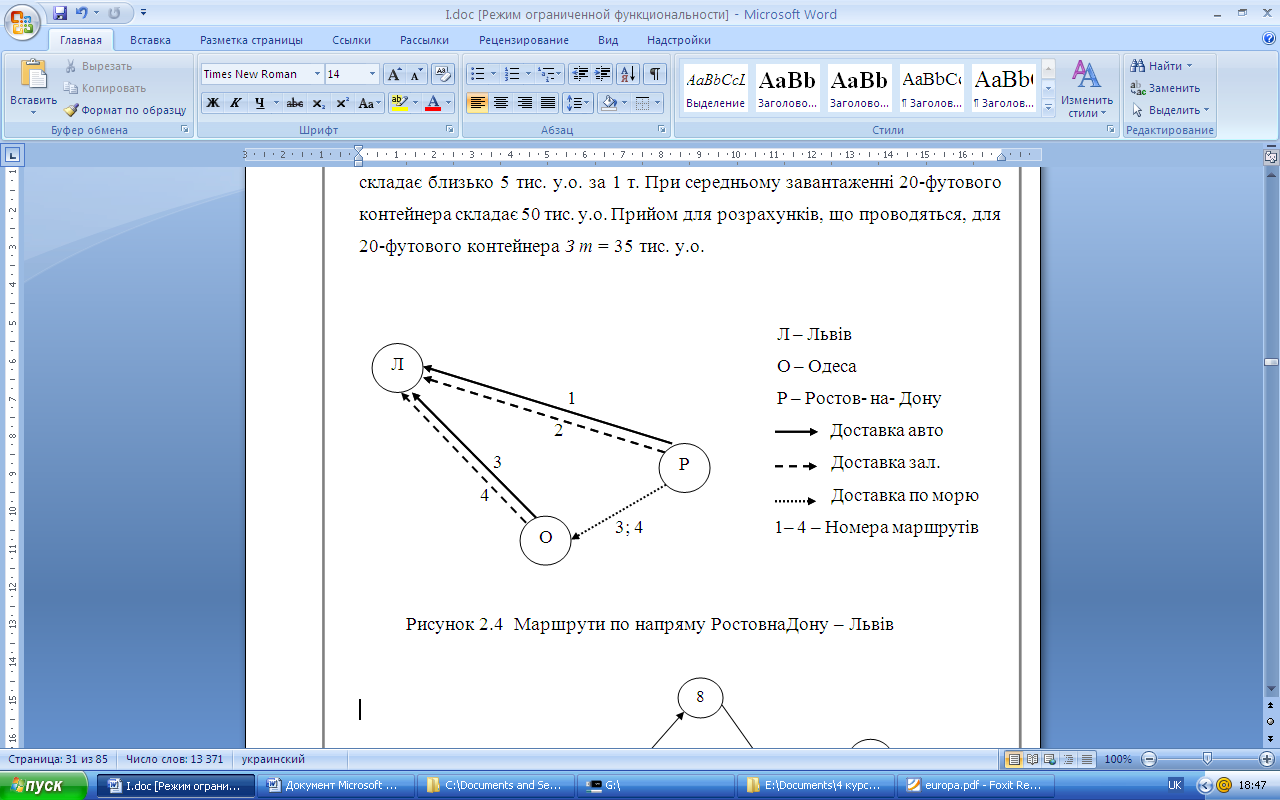

Рисунок 2.4 – Маршрути по напряму Ростов–на–Дону – Львів: Л – Львів; О‑Одеса; Р‑Ростов‑на‑Дону; ‑ доставка автомобільним транспортом; ‑ доставка залізничним транспортом; ‑ доставка морським транспортом; 1‑4 – номера маршрутів

Рисунок 5 – Сітьовий графік схем доставки вантажів по маршруту Ростов–на–Дону–Львів

Таблиця 2 – Роботи по доставці вантажів по напряму Ростов–на–Дону–Львів

№ роботи		Характеристика роботи	Вартість, у.о.	Час, дн.
1	2	Замитнення вантажу в Ростові–на–Дону	390	3
2	3	Оформлення документів і вантаження на автомобільний транспорт	420	3
2	4	Оформлення документів і вантаження на залізницю	270	4
2	5	Оформлення документів і вантаження на судно в	460	4
		п. Ростов–на–Дону	180	2
5	6	Доставки морським транспортом до п. Одеса	1030	5
6	7	Розвантаження в п. Одеса	340	3
7	8	Випуск контейнера з п.Одесса власними силами з митною гарантією	250	5
7	9	Випуск контейнера з п. Одеса експедитором	630	4
7	10	Випуск контейнера з п.Одесса під гарантію митного перевізника	-	5
7	11	Випуск вантажу з п. Одеса на залізницю	250	5
8	12	Доставка автомобільним транспортом до Львова	1140	3
9	12			2
10	12	Доставка митним перевізником автомобільного транспорту до Львова	1330	3
11	12	Доставка залізницею з п. Одеса до Львова	877	6
3	12	Доставка автомобільним транспортом з Ростова–на–Дону до Львова	2230	7
4	12	Доставка залізницею з Ростова–на–Дону до Львова	1309	10
12	13	Митне очищення вантажу у Львові власними силами	380	5
12	14	Митне очищення вантажу у Львові митним брокером	590	3
13	15	Доставка по Львову автомобільним транспортом від складу до терміналу вантажоодержувача	230	2
