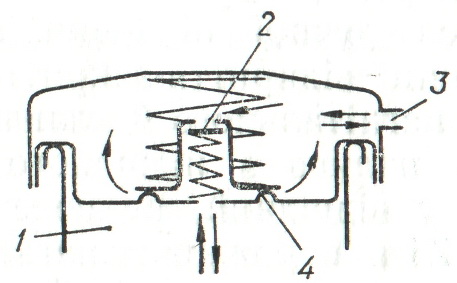

72. Якими позиціями на рисунку позначені:
А – паровий клапан; Б – повітряний клапан;
|
|
73. Якими позиціями на рисунку позначені:
А – деталі пускового двигуна; Б – деталі основного двигуна; В – деталі фрикційного зчеплення; Г – деталі понижуючого редуктора; Д – приводна шестерня і механізм введення її в зачеплення.
|
|
Тема 5. Система живлення

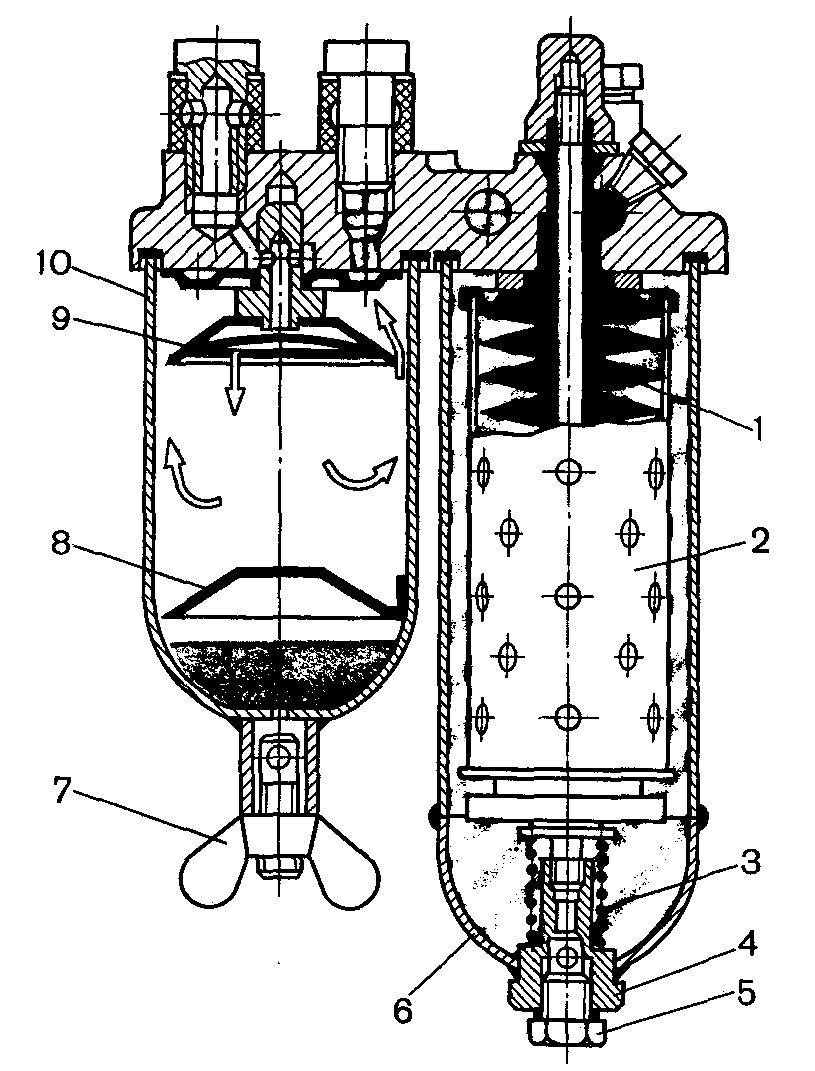

74. Користуючись рисунком розставте у відповідності до типів фільтрів конструктивні елементи позначені на рисунку позиціями 1-10:
А. Фільтр грубої очистки пального Б. Фільтр тонкої очистки пального |
|
75. Які конструктивні елементи системи живлення двигуна, показаної на рисунку, забезпечують наступні функції:
А. Зберігання запасу палива на борту машини Б. Очистку палива і циркуляцію його під низьким тиском В. Підвищення тиску палива і подачу його до циліндрів у розпиленому вигляді Г.Очистку і подачу повітря до циліндрів |
|
76. Запишіть залежність для
визначення коефіцієнта надлишку повітря
,
якщо розрахункова кількість повітря
позначається як
,
а дійсна – як
:
(у бланку відповідей впишіть вірну відповідь з допомогою редактора формул) |
77. Вкажіть значення коефіцієнта надлишку повітря для сумішей:
1. Нормальної 2. Збагаченої 3. Багатої 4. Збідненої 5. Бідної |
А. α>1,15 Б. α=1 В. α=0,85…1,0 Г. α=1,0…1,15 Д. α<0,85 Е. α=1,8 |

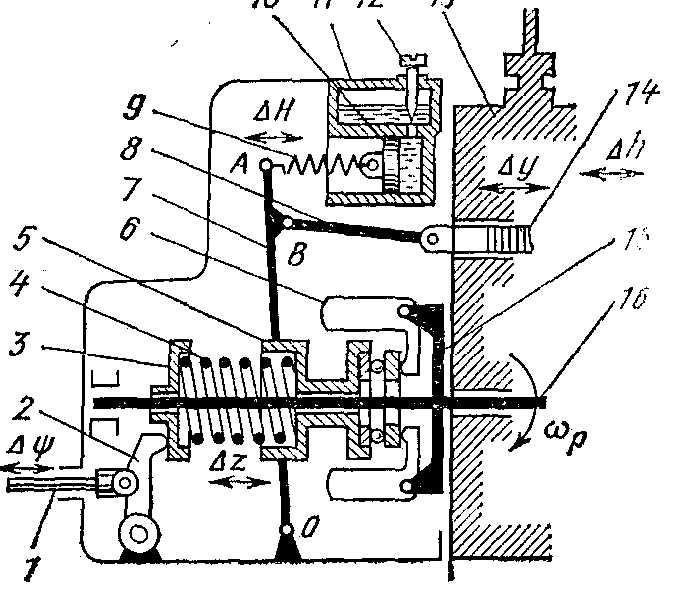

78. Вкажіть шлях керуючої дії регулятора паливного насоса високого тиску, вал якого отримує обертання від кулачкового вала пнвт

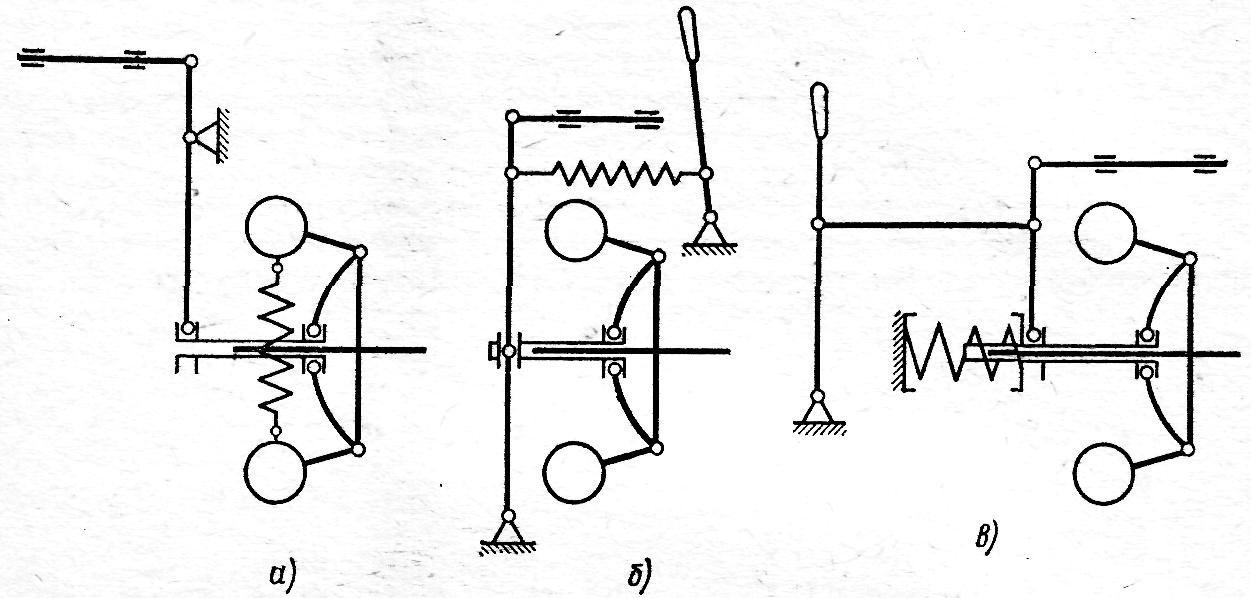

79. Вкажіть тип регуляторів зображених на малюнку
|
1 - з лівим розміщенням рейки 2 - з пружиною, що діє на муфту 2 - малогабаритний 3 - з правим розміщенням рейки 4 - швидкісний 5 - з пружиною, що діє на важіль 6 - електронний 7 - не керований 8 – з пружиною, що діє на важки |

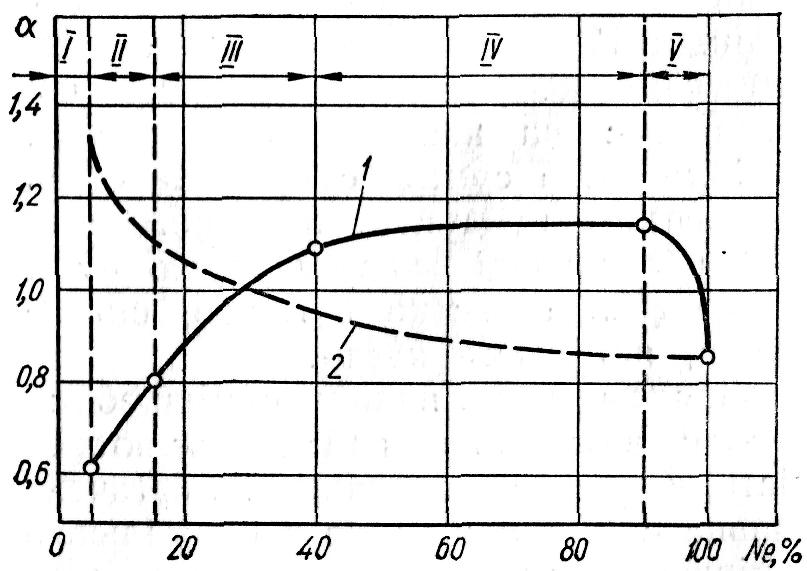

80. Як позначені на малюнку наступні режими роботи і характеристики карбюратора?
А - характеристика найпростішого карбюратора Б – характеристика навантажувальних режимів роботи двигуна В – повне навантаження Г – пуск двигуна Д – перехід до середніх навантажень Е – холостий хід і малі навантаження Є – середні навантаження |
|
81. Одноциліндровий двигун працював на усталеному режимі і витратив один кілограм палива. При цьому витрата повітря сягнула 14 кілограмів. Яке значення коефіцієнта надлишку повітря характерне для даного режиму роботи двигуна, якщо LТ=15 кг?
Відповідь подати числом з округленням до сотих |
82. Двигун працював на усталеному режимі і витратив 1500 грамів палива. При цьому витрата повітря сягнула 22,5 кілограми. Яке значення коефіцієнта надлишку повітря характерне для даного режиму роботи двигуна, якщо LТ=15 кг?
Відповідь подати числом з округленням до сотих |

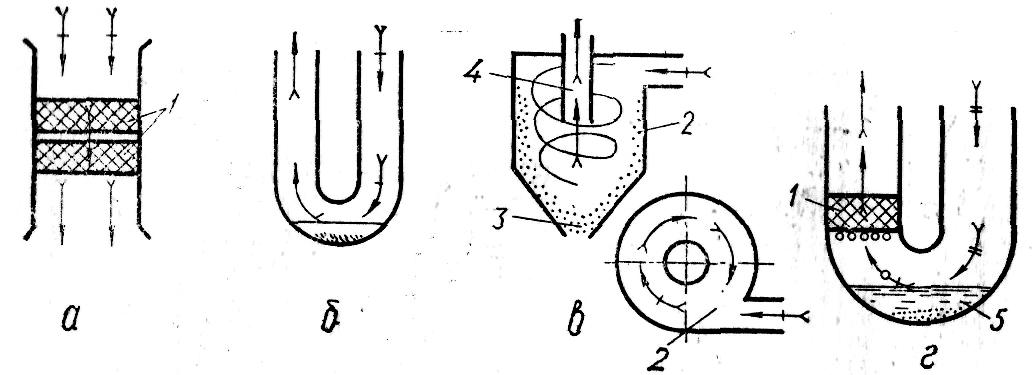

83. Встановіть відповідність назв способів очищення повітря приведеним схемам для їх технічної реалізації
А – інерційний з обертальним рухом потоку повітря Б – фільтруючий В – інерційний з поступальним рухом потоку повітря Г – контактно-фільтруючий |
|

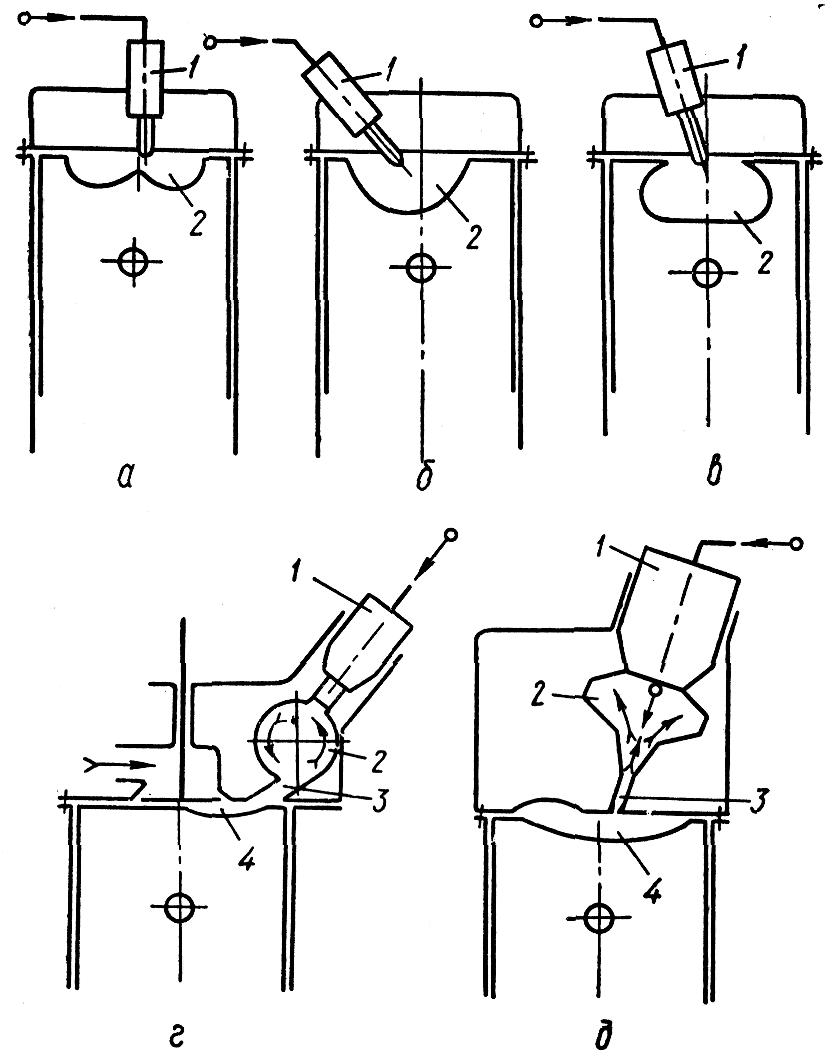

84. Встановіть відповідність зображень запропонованим назвам камер згорання дизелів
|
1 – нерозділена напівсферична; 2 – розділена вихрова; 3 – розділена передкамера 4 – нерозділена конусна; 5 - шатрова; 6 – нерозділена циліндрична; 7 – нерозділена тороподібна. |

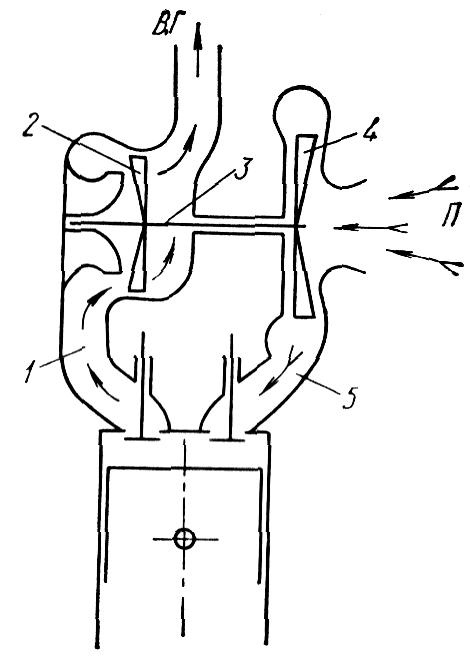

85. Якими позиціями на рисунку позначені елементи:
А – які забезпечують приведення в дію турбокомпресора; Б – які забезпечують надходження повітря до циліндра двигуна |
|

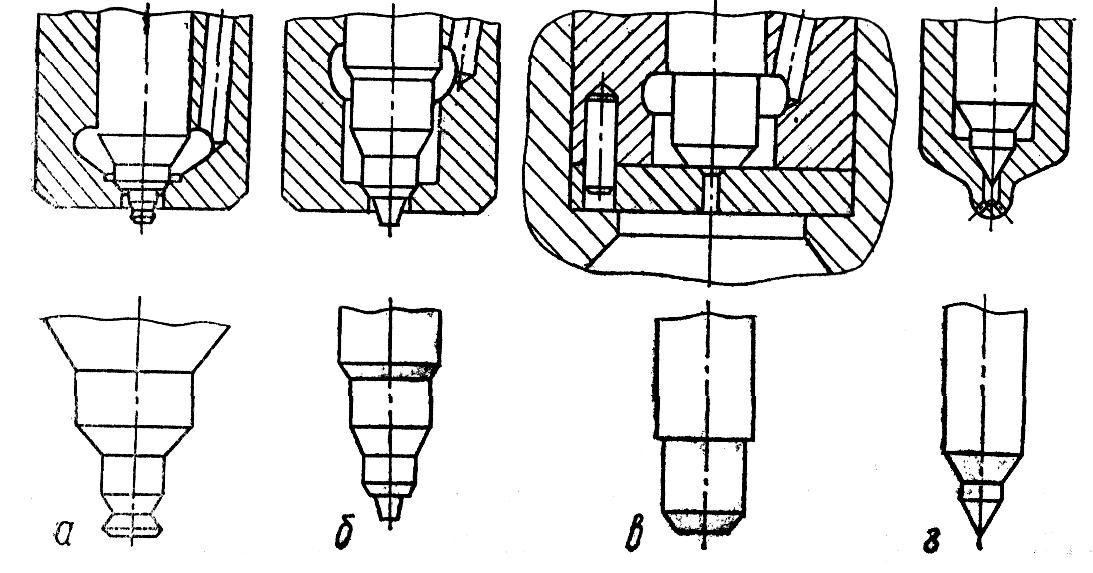

86. Як називаються розпилювачі форсунок, приведені на рисунках?
|
1 – з конусною запірною частиною; 2 – з прямим конусом; 3 – з плоскою запірною частиною; 4 – з зворотнім конусом; 5 – з утримуючим штифтом. |

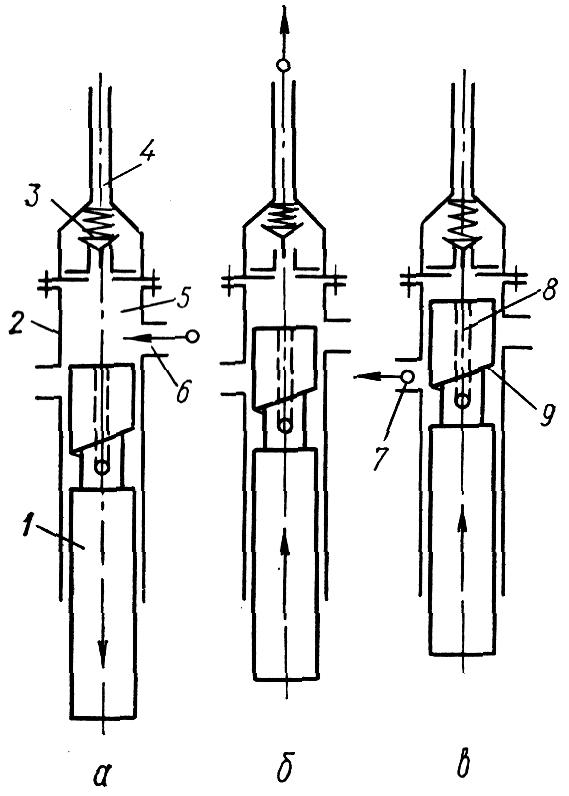

87. Встановіть відповідність назв елементам і деталям рисунка
А – трубопровід високого тиску; Б – заповнення надплунжерної порожнини паливом; В – робоча порожнина; Г – нагнітальний хід плунжера; Д – гільза плунжера; Е – нагнітальний клапан; Є – відсічка палива у плунжері; Ж – гвинтова кромка; З – плунжер; К – впускний канал; Л – канал у плунжері; М – перепускний канал;
|
|
