Тема 2. Двигуни внутрішнього згорання
19. Які з названих конструктивних елементів ДВЗ відносяться до механізмів і систем:
А. Кривошипношатунного Б. Газорозподільного В. Живлення Г. Охолодження Д. Мащення |
1. Поршень 2. Циліндр 3. Шатун 4. Коромисло 5. Масляний насос 6. Рідинний радіатор 7. Підкачувальний насос 8. Кулачковий вал 9. Відцентровий фільтр 10. Впускний клапан 11. Термостат 12. Форсунка 13. Манометр 14. Водяний насос 15. Регулятор 16. Паливні фільтри 17. Вентилятор |
20. Двигун називають "довгим", якщо співвідношення S/D (хід поршня/діаметр циліндра) набуває наступних значень:
(у бланку відповідей впишіть вірну відповідь математичним знаком, цифрою або їх поєднанням) |
21. Двигун називають "коротким", якщо співвідношення S/D (хід поршня/діаметр циліндра) набуває наступних значень:
(у бланку відповідей впишіть вірну відповідь математичним знаком, цифрою або їх поєднанням) |
22. Двигун називають "квадратним", якщо співвідношення S/D (хід поршня/діаметр циліндра) набуває наступних значень:
(у бланку відповідей впишіть вірну відповідь математичним знаком, цифрою або їх поєднанням) |
23. Яка кількість механізмів характерна для ДВЗ у загальному випадку?
(у бланку відповідей впишіть вірну відповідь цифрою) |
24. Яка кількість систем характерна для ДВЗ у загальному випадку?
(у бланку відповідей впишіть вірну відповідь цифрою) |
25. Яка кількість механізмів характерна для дизеля?
(у бланку відповідей впишіть вірну відповідь цифрою) |
26. Яка кількість систем характерна для дизеля?
(у бланку відповідей впишіть вірну відповідь цифрою) |
27. Яка кількість механізмів характерна для ЗМЗ-53?
(у бланку відповідей впишіть вірну відповідь цифрою) |
28. Яка кількість систем характерна для ЗМЗ-53?
(у бланку відповідей впишіть вірну відповідь цифрою) |

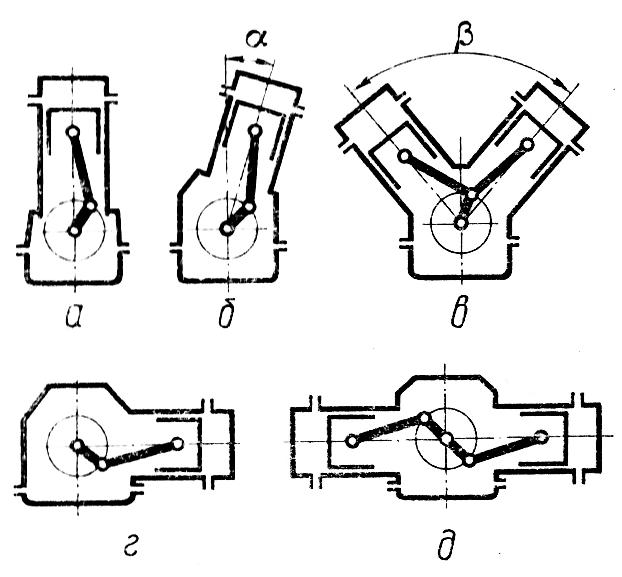

29 Вкажіть схему, на якій зображено КШМ двигуна з
|
|

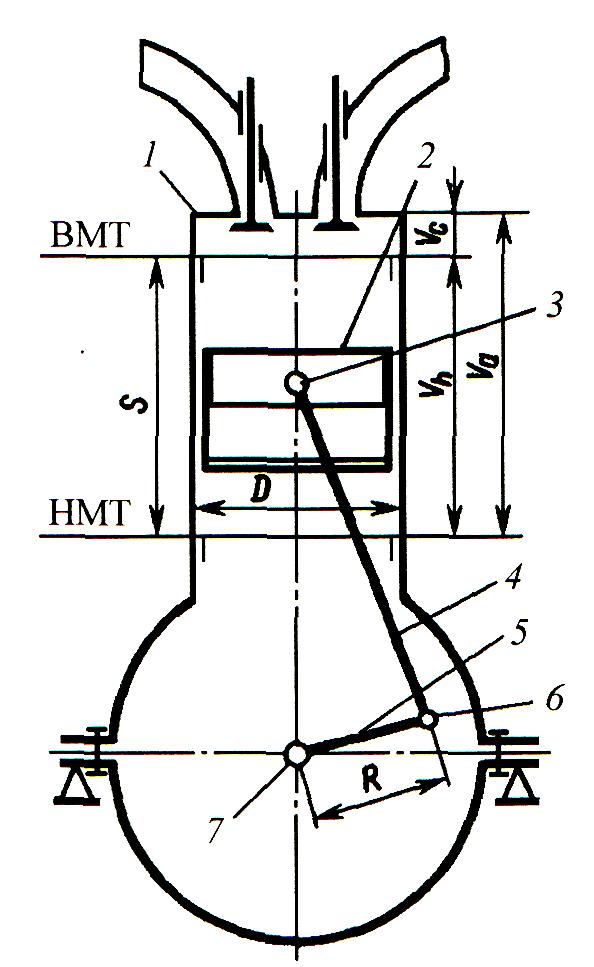

30 Користуючись схемою і символами, нанесаними на ній запишіть залежності для визначення
|
|
31 Як називають двигун, якщо відношення S/D набуває наступних значень:
|
|
32 Вкажіть точні назви систем охолодження представлених на рисунку
|
1 – рідинна; 2 – повітряна проста; 3 – рідинна термосифонна; 4 – рідинна з примусовою циркуляцією рідини; 5 – повітряна з вентилятором, що вимикається автоматично. |
