3 Формування інтегрованої (робочої) бази даних (рбд)

Робота з комп'ютеризованою технологією "Геопошук", яка дозволяє виконувати оборобку різнорідної геолого-геофізичної інформації, практично неможлива без розвинених засобів імпорту-експорту даних. Технологія "Геопошук" дозволяє виконувати автоматичне завантаження в РБД цілого родовища з архіву матеріалів ГДС. Завантаження геофізичних даних в РБД можно виконувати програмами AutoLoad та MpMover.

3.1. Завантаження даних програмою AutoLoad

Програма AutoLoad автоматично обходить свердловини, витягає необхідну інформацію, при необхідності розпаковує стиснуті файли і папки. Підтримуються найбільш розповсюджені формати даних ГДС: LAS (1.2, 2.0), ТОІ-ГДС (dbm/crv), АСОІ-ГДС (Sial), АРМГ-З. Завантажується і перераховується інклінометрія. Виробляється ототожнення й уніфікація позначень пластів. Імпортуються координати свердловин.

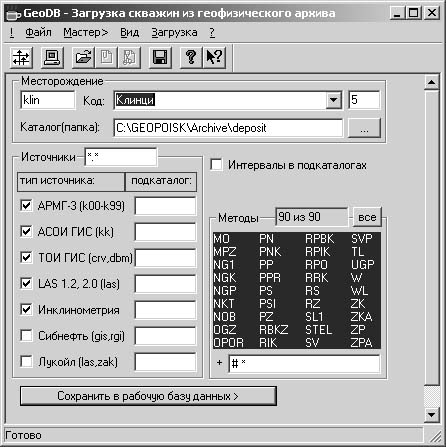

Меню програми AutoLoad (автоматизоване завантаження інтегрованої бази) показано на рис. 3.1.

Як повинен бути улаштований архів

Геофізичний архів, що завантажує програма AUTOLOAD, має задовольняти деяким формальним вимогам до структури каталогів, а саме:

1. Під кожне родовище повинний бути виділений окремий каталог (папка).

1. Під кожну свердловину в каталозі родовища повинний бути виділений окремий каталог, причому його ім'я повинне збігатися з номером свердловини. Інших підкаталогів у каталозі родовища не повинно бути.

2. Структура всіх каталогів свердловин повинна бути ідентична.

3. Усі вихідні файли повинні мати імена, що складаються з уніфікованого префікса і номера свердловини.

4. Префікс повинний бути однаковим для всіх свердловин одного родовища, але може бути порожнім.

5. Вихідні файли можуть зберігатися безпосередньо в каталозі свердловини, або в підкаталогах, імена яких (встановлюються в залежності від типу файлів.

6. Вихідні файли усередині каталогу свердловини і його підкаталогів можуть зберігатися безпосередньо і/чи в упакованому виді. Для упакування використовується архиватор ARJ. Архівний файл повинний мати таке ж ім'я, як і інші вихідні файли. Нижче на рис. 3.2 наведено приклад створення правильного архіву з даними ГДС.

Р исунок 3.1 - Меню автоматизованого завантаження геофізичних даних програмою AutoLoad

Як настроїти програму для роботи з Вашим архівом?

Програма AUTOLOAD буде автоматично завантажувати родовища тільки в тому якщо структура Вашого архіву відповідає закладеним у неї вимогам. Якщо це не

а) приведіть структуру архіву у відповідність з вимогами програми, чи

б) використовуйте програму тільки в режимі завантаження однієї свердловини з каталогу.

Існуючі вимоги до архіву забезпечують деяку свободу в його організації і дозволяють завантажувати дані з різних структур каталогів. Тому перед тим як почати перше завантаження даних, необхідно настроїти AUTOLOAD на прийняту у Вашій організації структуру геофізичного архіву.

Рисунок 3.2 - Неупакований архів без підкаталогів

Для цього необхідно в головному вікні програми настроїти параметри тип джерела і підкаталог для вихідних файлів кожного типу. Якщо файли деякого типу зберігаються безпосередньо в каталозі свердловини, поле підкаталог потрібно очистити.

Як завантажити дані по свердловині з каталогу чи ARJ-файлу?

Для завантаження даних однієї свердловини з каталогу (у тому числі, упакованого), необхідно викликати команду Мастер з головного меню програми.

У діалозі Настройка полей за зразком необхідно вибрати режим роботи завантаження однієї свердловини. У поле Образец файла потрібно чи увести вибрати по кнопці перегляд (...) один з вихідних файлів, або ARJ-файл. Потім натиснути кнопку Вперед.

У діалозі Скважина необхідно вибрати режим завантаження свердловини з каталогу по масці. Потім настроїти маску (шаблон) імені файлу у відповідність з іменами і розширеннями вихідних файлів, що Ви хочете завантажити. (Для автоматичного настроювання можна використовувати кнопку *.) Потім натиснути кнопку Вперед.

Як завантажити ціле родовище з архіву?

Щоб завантажити ціле родовище, необхідно спочатку переконатися в тім, що структура архіву відповідає вимогам програми AUTOLOAD.

Потім потрібно в головному вікні програми настроїти параметри тип джерела і підкаталог для вихідних файлів кожного типу у відповідність зі структурою архіву цього родовища.

Після цього потрібно викликати команду Мастер з головного меню програми.

У діалозі Настройка полей за зразком необхідно вибрати режим роботи завантаження цілого родовища. У поле Образец файла потрібно увести чи вибрати по кнопці перегляд (...) один з вихідних файлів або ARJ-файл. Потім натиснути кнопку Вперед.

Як обійтися без архіву?

Для завантаження даних цілого родовища з каталогу (у тому числі, упакованого), необхідно викликати команду Мастер з головного меню програми.

У діалозі Настройка полей за зразком необхідно вибрати режим роботи завантаження цілого родовища. У полі Образец файла потрібно ввести чи вибрати по кнопці перегляд (...) один з вихідних файлів або ARJ-файл. Потім натиснути кнопку Вперед.

Якщо програма не зуміє розпізнати за зразком файлу структуру архіву, з'явиться наступне повідомлення: "Зразок файлу не відповідає структурі архіву... Загрузить месторождение из одной папки?". Натисніть на кнопку Да.

При завантаженні з однієї папки номер свердловини витягається безпосередньо з вихідних файлів, тому може виникнути кілька варіантів однієї свердловини у відповідність з різним написанням номера. У цьому випадку рекомендується перетягнути всі дані в одну свердловину за допомогою програми БД/Імпорт-експорт (MPMover.exe).

Частина даних по родовищу можеть бути завантажена з текстових таблиць. Для цього використовуються команди меню Загрузка: Координат, Керну, Інклінометрії, таблиці свердловин, таблиці пропластків.

Команди

Команда Старт - Використовуйте цю команду, щоб запустити з додатків "Геопошука".

Меню Файл - включає такі команди:

Вибрати прототип Установлює схему БД чи прототип для створення нових баз даних.

Відкрити Відкриває існуючу базу даних.

Зберегти Завантажує свердловини у відкриту базу даних.

Зберегти як Зберегти базу з новим ім'ям.

Закрити Закриває відкриту базу даних.

Зареєструвати Реєструє відкриту базу даних для швидкого пошуку в інших

додатках "Геопошука".

Очистити Видаляє всю інформацію з відкритої бази даних.

Вихід Завершує AUTOLOAD.

Команда Мастер. Почніть роботу з установки відповідно до Вашої структури архіву підкаталогів, джерел даних і методів, що завантажуються, (основних і додаткових). Потім викличте цю команду для покрокового настроювання інших параметрів і виконання завантаження. Викликає послідовність діалогів.

Префікс визначає відмінність імені файлу в каталозі свердловин від назви цього каталогу. Наприклад, якщо каталог називається 320, а префікс Мес, те програма буде завантажувати інклінометрію з файлу Мес320.іnk, параметри пропластков із з файлу Mec320.DBM, а каротажні криві з файлів Мес320.*. Крім того, якщо файли архіву запаковані архіватором ARJ, програма в пошуках зазначених файлів буде намагатися розпакувати архіви 320.ARJ і Mec320.ARJ.

Меню Вид включає такі команди:

Панель Инструментов Показує чи ховає панель інструментів. Використовуйте цю команду, щоб показувати чи ховати Панель інструментів, що включає кнопки для виклику деяких розповсюджених команд AUTOLOAD, наприклад, Открыть файл. Відмітка біля цього пункту в меню з'являється, коли інструментальна панель видна.

Панель Состояния Показує чи ховає панель стану. Використовуйте цю команду, щоб показати/сховати панель стану, що описує дію, зв'язану з обраним пунктом меню чи натиснутою кнопкою панелі інструментів і стан клавіатури. Коли панель стану видна, поруч з цим пунктом меню відображається мітка.

Меню Загрузка включає такі команди:

Координат Завантажує текстовий файл із координатами свердловин.

Керну Завантажує текстовий файл із петрофізичними даними.

Інклинометрії Завантажує текстовий файл із даними інклінометрії свердловини.

Таблиці пропластків Завантажує текстовий файл із даними пропластків свердловин із БД Завантажує свердловини з іншої робочої БД "Геопошука"

пластів Дозволяє чи забороняє завантаження свердловин з вихідних файлів DBM і інклінометрії.

Пропластків Дозволяє чи забороняє завантаження пропластків з вихідних файлів DBM.

Каротажів Дозволяє чи забороняє завантаження каротажних кривих з

вихідних файлів.

Метод з імені Встановлює режим пріоритетного використання назви методу з розширення імені файлу, чи заголовка вихідного файлу.

Підставляти синоніми Встановлює чи скидає заміну імені методу у відповідність з таблицею синонімів. Історія Дозволяє подивитися текстовий протокол роботи (список вихідних каталогів і завантажених з них файлів).

Параметри тип джерела і підкаталог необхідно встановити у відповідність зі структурою Вашого архіву. Укажіть стандартне ім'я підкаталогу каталогу свердловини для збереження вихідних файлів кожного типу. Якщо усі файли зберігаються безпосередньо в каталозі свердловини, поле підкаталог потрібно очистити. Крім того, тут потрібно настроїти список основних методів і рядок додаткових методів для визначення імен каротажних кривих, що завантажуються, і параметрів прошарків.

Використовуйте Мастер для покрокового завдання інших параметрів і завантаження цілого родовища чи однієї свердловини.

3.2 Завантаження геолого-геофізичних даних програмою MpMover

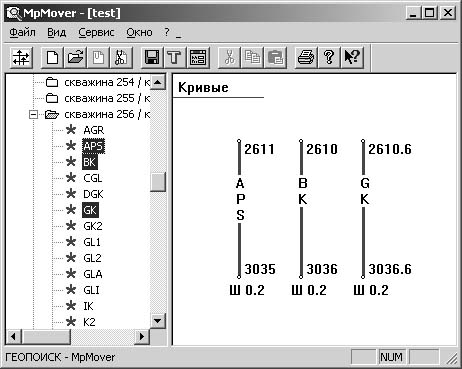

Імпорт-експорт окремих файлів виконується простим перенесенням із Провідника Windows у програму mpMover і назад. MpMover відіграє роль браузера РБД, дозволяє переглядати, редагувати і видаляти дані. Замість Провідника можна використовувати будь-як іншу програму, що підтримує Drug'n'drop, наприклад Windows Commander. Можна обійтися і без перенесення — працюють команди типу "Зберегти як". Меню програми mpMover показано на рис. 3.3.

Р исунок 3.3 - Меню автоматизованого завантаження геофізичних даних програмою mpMover

Роботу починають з меню Файл - Создать.

При цьому програма пропонує встановити директорію на диску, де буде збережена РБД .

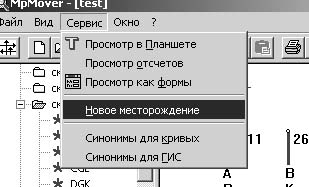

Переходимо до команди Новое месторождение в програмі mpMover (рис. 3.4).

Р исунок 3.4 - Створення Нового месторождения в РБД

Подальші дії по створенню РБД з новими родовищами, з новими свердловинами, таблицями інклінометрії, координат аналогічні тому, як це робить програма AutoLoad. Із бази даних криві ГДС, інклінометрії чи результатів інтерпретації даних каротажу можуть експортуватись у вигляді файлів CRV, LAS або іншому стандартному форматі (рис. 3.5).
