Міністерство освіти і науки України
Івано-Франківський національний технічний університет нафти і газу
кафедра геофізичних досліджень свердловин
М.Д. Красножон, В.Д. Косаченко, В.Г. Тульчинський,
О.М. Карпенко, Д.Д. Федоришин
Методичне керівництво із вивчення комп’ютеризованої технології “Геопошук”
навчальний посібник
для студентів спеціальностей за напрямом
“Геологія”
Івано-Франківськ - Факел
2003
Івано-Франківський національний технічний університет нафти і газу
кафедра геофізичних досліджень свердловин
М.Д. Красножон, В.Д. Косаченко, В.Г. Тульчинський,
О.М. Карпенко, Д.Д. Федоришин
Методичне керівництво із вивчення комп’ютеризованої технології “Геопошук”
навчальний посібник
для студентів спеціальностей за напрямом
“Геологія”
2003
МВ 02070855-1225-2003
Красножон М.Д., Косаченко В.Д., Тульчинський В.Г.,
Карпенко О.М., Федоришин Д.Д. Методичне керівництво по вивченню комп’ютеризованої технології “Геопошук”: навчальний посібник для студентів спеціальностей за напрямом “Геологія” - Івано-Франківськ: Факел, 2003. - 102 с.
Навчальний посібник по вивченню функціональних можливостей та основ роботи з комп’ютеризованою технологією “Геопошук” при інтерпретації даних ГДС підготовлений для студентів усіх форм навчання за напрямом “Геологія” спеціальностей “Геофізика”, "Геологія нафти і газу". Посібник спрямований для використання під час проведення аудиторних занять та для самостійної роботи при вивченні дисциплін “Обробка і інтерпретація даних ГДС на ЕОМ”, "Геологічна інтерпретація даних ГДС".
Рецензент:
зав. кафедри прикладної математики,
канд. техн. наук, професор В.М. Юрчишин
Дане видання є власністю ІФНТУНГ.
Забороняється тиражувати та розповсюджувати без відома авторів.
ЗМІСТ
Вступ.........................................................................................................5
Призначення та функціональні можливості комп'ютеризованої технології (автоматизованої системи інтерпретації) "Геопошук"...................7
Технологічна схема комп'ютеризованої обробки та інтерпретації матеріалів каротажу нафтогазових свердловин із застосуванням технології “Геопошук"...................................11
Формування інтегрованої (робочої) бази даних..................15
Завантаження геолого-геофізичних даних програмою Autoload...................................................................................................14
Завантаження геолого-геофізичних даних програмою MpMover.................................................................................................21
4. Оперативна інтерпретація ГДС............................................23
4.1. Побудова планшетів геофізичних даних..............................26
4.2 Розчленування розрізу на пласти.........................................42
4.3 Оцінка якості матеріалів електрокаротажу........................44
4.4 Комплексна інтерпретація електрометрії...........................54
4.5 Оцінка фільтраційно-ємкісних властивостей гірських порід та колекторів з застосуванням універсального інтерпретатора формул....................................................................................................61
Програми розпізнавання образів для рішення геологічних завдань Dbmine)....................................................................................71
Формування геофізичного висновку за результатами каротажу.................................................................................................80
Зведена інтерпретація ГДС....................................................85
Побудова геологічних розрізів, перетинів..........................85
Побудова кореляційного профілю.......................................89
Зв'язок Геопошуку з іншими додатками...........................90
Побудова карт геофізичних поверхонь.............................93
Література............................................................................................103
ВСТУП
Студенти ІІІ - V курсів, що вчаться на спеціальності Геофізика" при проведенні лабораторних, практичних занять, написанні курсових проектів, складанні дипломних і магістерських робіт застосовують сучасні методики і технології обробки і інтерпретації промислово-геофізичної інформації. Найбільш повно окремі етапи інтерпретації результатів ГДС із застосуванням ЕОМ можуть бути вивчені при роботі з сучасною комп'ютеризованою технологією (автоматизованою системою інтерпретації) "Геопошук".
Технологія "Геопошук" (структура та основні модулі) розроблена фахівцями Українського Державного геологорозвідувального інституту (УкрДГРІ) та Інституту кібернетики НАН України під керівництвом доктора геологічних наук М.Д. Красножона. при безпосередній участі кандидата фіз.-мат. наук В.Г. Тульчинського та кандидата геологічних наук В.Д. Коcаченко.
Сучасна комп'ютеризована технологія обробки та інтерпретації матеріалів ГДС та іншої геолого-геофізичної інформації (у тому числі - "Геопошук") для вивчення складнопобудованих нафтотогазоперспективних розрізів у тому числі побудови геологічних моделей, підрахунку запасів повинна включати рішення таких завдань:
формування геолого-геофізичних даних в інтегровану базу, можливість їх редагування, поповнення новими відомостями, уточнення параметрів, що зберігаються в ній , і т.д., внесення геологічних і тектонічних даних за матеріалами сейсморозвідки й інших методів розвідувальної геофізики;
занесення результатів петрофізики, випробування й іншої геолого-промислової інформації в інтегровану базу даних;
обробку й інтерпретацію матеріалів ГДС, визначення фільтраційно-ємкісних властивостей порід-колекторів з одержанням оперативного висновку по свердловині;
площинну (зведену) обробку даних ГДС;
детальну кореляцію геологічного розрізу - побудова розрізів, профілів;
картобудування структурних геофізичних поверхонь;
створення геологічних і газо-гідрогеологічних моделей покладів вуглеводнів (побудова карт ГВК, ГНК, ВНК, карт нафтогазонасиченості, поверхонь однорідного насичення тощо);
оцінку початкових і поточних запасів вуглеводнів по продуктивному горизонту;
контроль за розробкою родовища.
До останнього часу більшість задач зведеної інтерпретації у нафтогазопромисловій геофізиці і геології на Україні вирішувались або традиційним "ручним" способом, або автоматизовано на окремих етапах процесу. Створення цілісної комп'ютеризованої технології дозволяє виконувати усі перелічені задачі (від одержання первинних даних і внесення їх в інтегровану базу даних до створення геологічних, газо-гідрогеологічних та інших моделей покладів вуглеводнів і підрахунку запасів вуглеводнів на їхній основі) у єдиному замкненому технологічному циклі.
Методичне керівництво по використанню технології "Геопошук" допоможе студентам у вивченні структури сучасної автоматизованої системи інтерпретації даних ГДС, отримані навиків роботи по обробці та інтерпретації промислово-геофізичної інформації із застосуванням ЕОМ під час проведення лабораторних, практичних занять, самостійної роботи та при виконанні дипломних і магістерських робіт. Цей методичний посібник створений на основі "Методичного керівництва для користувача комп’ютеризованої технології Геопошук з інтерпретації матеріалів ГДС" (Київ, УкрДГРІ, 2002 р.). Кафедра ГДС висловлює подяку директору Українського Державного геологорозвідувального інституту М.Д. Красножону, завідувачу відділом методичного та інформаційного забезпечення ГДС УкрДГРІ В.Д. Коcаченку, співробітнику Інституту кібернетики НАН України В.Г. Тульчинському за допомогу та надання необхідного програмного і методичного забезпечення з метою впровадження технології "Геопошук" у навчальний процес та дозвіл у використанні методичних матеріалів при складанні даного Методичного керівництва.
1 Призначення та функціональні можливості комп'ютеризованої технології "Геопошук"
Сучасна комп'ютеризована технологія аналізу матеріалів ГДС та іншої геолого-геофізичної інформації для вивчення складнопобудованих нафтогазоперспективних розрізів "Геопошук" - це інтегрований пакет оперативної і зведеної інтерпретації даних, що дозволяє виконувати її не тільки на рівні свердловини або куща свердловин, але в межах усього родовища, групи родовищ.
У той же час, комп'ютеризована технологія "Геопошук" - це повноцінний робочий пакет, що надає користувачу широкий набір вбудованих утиліт, у тому числі:
картобудування (апроксимація геофізичних поверхонь і тривимірна інтерпретація),
інклінометрія,
формування текстових документів для MS Word for Windows, планшетів каротажної й іншої геофізичної інформації, кореляційних схем і розрізів,
двовимірна інтерпретація, кросплот і статистичний аналіз,
інтегроване середовище розробки й інтерпретатор формул на спеціалізованій Сі- подібній мові.
Комп'ютеризована технологія "Геопошук" дозволяє виконувати усі етапи оперативної інтерпретації, які включають:
редагування цифрових записів;
перегляд, виправлення узгодження каротажних кривих за глибиною;
створення, заповнення та редагування попластової бази даних (DBM);
відбиття границь прошарків, аналіз результатів, редагування;
знімання відліків геофізичних параметрів, їх коригування;
оцінку якості методів електрометрії, визначення опору промивальної рідини, та пластів-колекторів за комплексом БКЗ+БК+ІК;
визначення глинистості, пористості, проникливості та інших підрахункових параметрів продуктивних горизонтів;
формування оперативного геофізичного висновку за даними ГДС.
Крім формування оперативного геофізичного висновку за даними ГДС, комп'ютеризована технологія "Геопошук" дозволяє виконувати етапи зведеної інтерпретації, які включають:
побудову кореляційних профілів, перетинів;
побудову карт геофізичних поверхонь;
автоматизований підрахунок запасів вуглеводнів;
побудову геологічної моделі нафтогазового родовища.
Функціональні можливості технології "Геопошук" забезпечують наступні програмні засоби.
1) Керуюча програма ведення інтегрованої бази геолого-геофізичних даних організує доступ до ресурсів технології "Геопошук" та забезпечує:
керування середовищем функціонування (вибір каталогу, добір файлів вихідних даних і параметрів DBM-файла);
створення і редагування об'єктів інформаційної бази (площа, свердловина);
введення/виведення даних (CRV-, LAS- і DBM-файли);
візуалізацію й опрацювання даних;
одержання довідок і генерацію документів.
2) Засоби ведення даних включають процедури завантаження вхідних даних, заданих у вигляді CRV- і DBM-файлів, у робочу БД, а також обернену операцію виведення вказаних даних у довільний каталог.
Засоби візуалізації даних забезпечують графічне і числове подання каротажних кривих і попластових значень параметрів ГДС.
Довідкова функція технології "Геопошук" забезпечується двома компонентами СУБД "Мікропошук": інтерпретатором мови запитів типу SQL і табличною мовою типу QBE. Перший орієнтований на адміністраторів БД і дозволяє створювати бібліотеки запитів, а другий - одержувати нерегламентовані довідки кінцевим користувачем.
Засоби опрацювання даних. До складу технології "Геопошук" входить набір типових процедур опрацювання даних:
- одновимірний статистичний аналіз (обчислення головних характеристик і побудова гістограм розподілу значень параметрів);
побудова розподілу для двох параметрів у режимі "крос-плот";
двовимірний регресійний аналіз.
6) Засоби генерації документів. Головною формою представлення вихідних документів у технології "Геопошук" є стандартний RTF-формат, який може бути оброблений засобами, наприклад, MS Word. У вказаному форматі зберігаються результати виконання запитів. Крім того, до складу технології "Геопошук" входить Генератор документів СУБД "МікроПошук", що дозволяє формувати шаблон вихідного документа,котрий слугує прототипом генерації звітів для різноманітних об'єктів БД.
Основні можливості пакета забезпечуються засобами системи управління базами даних (СУБД) "Мікропошук", розробленої в Інституті кібернетики Національної академії наук України. СУБД "Мікропошук" орієнтована на задачі обробки даних, що мають складну логічну структуру (ієрархічних і мережних) і потребують великого обсягу обчислень.
У основі архітектури комп'ютеризованої технології "Геопошук" лежить інтегрована робоча база даних (РБД). Всі програми, що використовуються при інтерпретації, працюють не з окремими файлами, а безпосередньо з РБД. РБД це не архів: інформація в ній уніфікована і структурована, звертання до даних йде на логічному, а не на фізичному рівні І метод, а не файл).
Комп'ютеризована технологія "Геопошук" працює із спеціальною прикладною базою даних, що ведеться засобами СУБД "Мікропошук". Ця база даних вміщує специфічні сутності, необхідні при вирішенні задач ГДС: Родовище, Свердловина, crv-файл (поточковий каротаж), ГДС (сукупність попластових значень, відповідає DBM-файлу) і т.п. Описи пластів та інклінометричні виміри в свердловинах, конкретні значення поточкових і попластових каротажів зібрані в повторювані групи перелічених об'єктів.
Програми, що входять до складу "Геопошуку", мають доступ до цієї бази даних через сервер, що обслуговує запити на SQL-подібній мові (підтримується як англомовний, так і російськомовний синтаксис). Аналогічний інтерфейс із базою даних доступний іншим додаткам Windows, наприклад, MS Excel.
Розглянемо призначення головних пунктів меню технології "Геопошук" (рис. 1.1).
Автоматична загрузка - технологічна оболонка для заповнення інтегрованої бази даних геолого-геофізичною інформацією (матеріали ГДС, сейсморозвідка, петрофізичні таблиці та ін.) з нафтогазових родовищ.
Перегляд БД - перегляд інтегрованої бази даних, редагування та коригування геолого-геофізичної інформації
Планшет - програма для створення шаблона графічного документа, що містить діаграми каротажних кривих і попластових значень, а також іншу графічну і текстову Інформацію (Planshet).
Калькулятор (ГеоСі) - інтегроване середовище програмування геофізичних формул Int32).

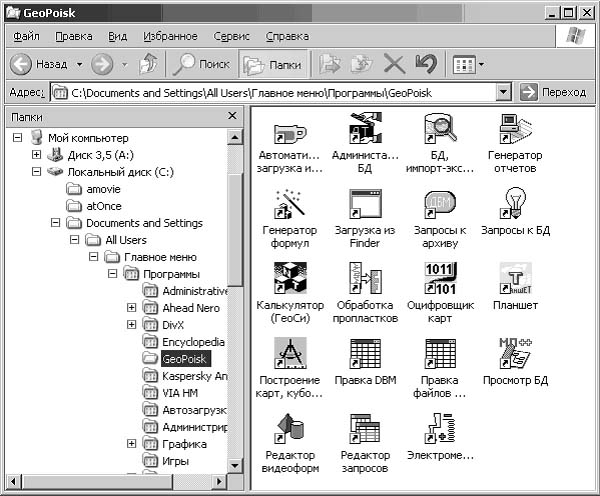

Рисунок 1.1 - Головне меню комп'ютеризованої технології "Геопошук"
Побудова карт, кубів і розрізів - Апроксимація геологічних поверхонь - програма MPSURF призначена для 3-мірної інтерпретації й оперативного дослідження геофізичної Інформації на рівні площі (родовища).
Обробка пропластків - запуск програми розчленування геологічного розрізу свердловин, зняття відліків, коригування відліків, границь пропластків і пластів, розрахунок абсолютних відміток пластів.
Електрометрія - програма визначення опору пластів-колекторів, оцінки якості методів електрокаротажу.
Редактор Методів - запуск програми mpTree. exe з графовим прототипом "Редактор Методів" для ведення в метабазі довідника по методах ГДС (включаючи синонімію методів).
Правка DBM, Правка файлів каротажів - запуск програми mpTree.exe з графовим прототипом "Редактор Пластів", або "Редактор CRV", для ведення в метабазі довідника по пластах (включаючи синонімію імен пластів і їх кодів), а також редагування базових файлів методів каротажу).
