Вопрос 13.

Дайте определение воздушной линии. Определите сечение сталеалюминевых проводов для ВЛ-6 кВ. S_{H max} = 800 кВ*А. Проверьте выбранные провода по экономической плотности тока, если Т_max = 1100 час. Сделайте вывод о возможности эксплуатации данного сечения.

Воздушная линия – это устройство для передачи и распределения электроэнергии по проводам, расположенным на открытом воздухе и прикрепленным с помощью изоляторов и арматуры к специальным опорам.

Расчет сечения сталеалюминевых проводов для ВЛ-6 кВ:

1. определяется максимальный ток нагрузки:

2. по справочным данным определяется сечение сталеалюминевых проводов исходя из условия:

.

Выбираем сталеалюминевый провод сечением 35 мм² .

3. проверяем выбранное сечение провода по экономической плотности тока:

где j_эк= 1,3 А/мм² при Т_max = 1100 час.

Далее выбирается из справочной таблицы ближайшее стандартное сечение сталеалюминевых проводов 70 мм² .

Для эксплуатации в заданных условиях первоначально выбранное сечение сталеалюминевых проводов необходимо увеличить с 35 мм² до 70 мм².

Вопрос 14.

Охарактеризуйте необходимость выбора сечения проводов по экономической плотности тока. Определите сечение медных проводов для ВЛ-10 кВ; S_{H max} = 1350 кВ*А. Проверьте выбранную линию по экономичной плотности тока при Т_max = 7100 час,. Сделайте вывод о возможности эксплуатации данного сечения.

Выбор сечений проводников по экономичной плотности тока преследует цель выбрать такую площадь сечения проводников линий, при которой обеспечивается минимум приведенных затрат и надежная работа линии.

Расчет сечения медных проводов для ВЛ-10 кВ:

4. определяется максимальный ток нагрузки:

2) по справочным данным определяется сечение исходя из условия:

,

Выбираем медные провода сечением 16 мм² .

3) проверяем выбранное сечение медных проводов по экономичной плотности тока:

где j_эк= 1,8 А/мм² при Т_max = 7100 час:

Далее выбирается из справочной таблицы ближайшее стандартное сечение провода 95 мм² .

Для эксплуатации в заданных условиях первоначально выбранное сечение медных проводов для ВЛ-10 кВ 16 мм² необходимо увеличить до 95 мм².

Вопрос 15.

Охарактеризуйте назначение КТП. Укажите назначение основного оборудования КТП. Перечислите устройства, входящие в принципиальную схему КТП. Укажите, от чего зависит мощность КТП.

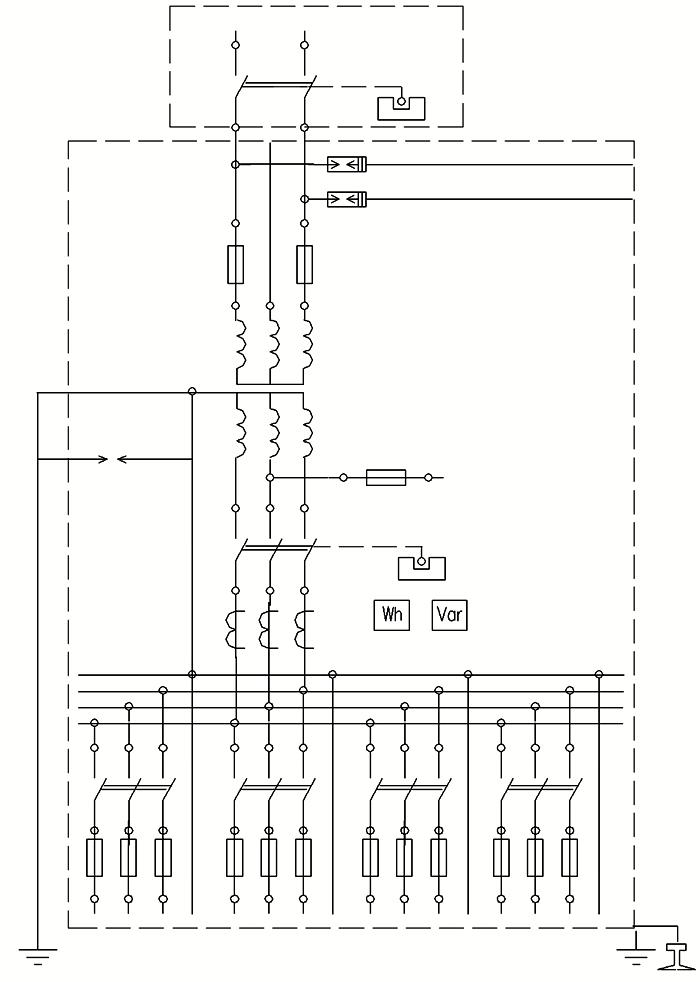

Схема прилагается.

КТП предназначены для понижения напряжения у нетяговых потребителей от линий продольного электроснабжения.

Основным оборудованием КТП является силовой трансформатор, предназначенный для преобразования первичного напряжения питающей линии продольного электроснабжения во вторичное напряжение для питания потребителей.

Устройства, входящие в принципиальную схему КТП:

1. разъединитель, для создания видимого разрыва в цепи;

2. устройства защиты от перенапряжения (разрядники или ОПН; низковольтный искровой промежуток);

3. предохранители – высоковольтные и низковольтные, для защиты от токовых перегрузок;

4. понижающий трансформатор;

5. измерительные трансформаторы, для подключения приборов учета и защит;

6. устройства коммутации (рубильники, автоматы);

7. счетчики электроэнергии.

Мощность силового трансформатора, устанавливаемого в КТП (соответственно и мощность КТП), зависит от количества и мощности подключаемых к ней потребителей.
