Московский Авиационный Институт
Курсовая работа по дисциплине «Технологическое обеспечение производства»
Выполнил: студент гр. 03-508
Чистяков А.А.
Приняла: Гротова О.Н.
Москва, 2012
1. Общие сведения.
1.1 Типы печатных плат.
Появление печатных плат (ПП) в их современном виде совпадает с началом использования полупроводниковых приборов в качестве элементной базы электроники.
Многообразие сфер применения электроники обусловило совместное существование различных типов печатных плат:
односторонние печатные платы;
двухсторонние печатные платы;
многослойные печатные платы;
гибкие печатные платы;
рельефные печатные платы (РПП);
высокоплотная односторонняя печатная плата.
В данной курсовой выполняется проектирование рельефной платы, ее конструкцию и особенности мы рассмотрим в следующем пункте.
1.2 Конструкция рельефной платы.
Рис. 1
Рельефная плата (рис.1) представляет собой диэлектрическое основание, в которое углублены медные проводники, выполненные в виде металлизированных канавок, и сквозные металлизированные отверстия, имеющие форму двух сходящихся конусов. Такие канавки и отверстия заполняются припоем. Обычно РПП имеют два проводящих и один изоляционный слой.

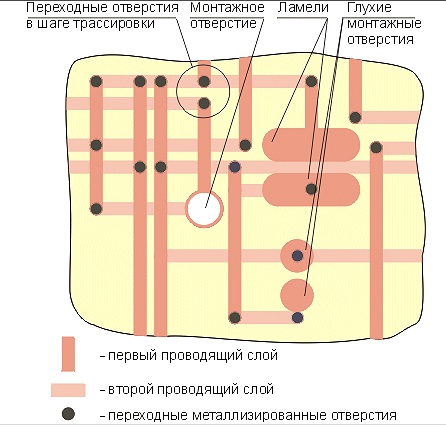

Рис. 2
Как видно из рис.2, элементы проводящего рисунка могут быть следующих видов:
• прямолинейные проводники на первом и втором слоях;
• переходные металлизированные отверстия (для электрического соединения элементов рисунка на проводящих слоях);
• сквозные монтажные металлизированные отверстия (для монтажа штыревых выводов электронных компонентов;
• металлизированные ламели (для монтажа планарных выводов электронных компонентов;
• глухие монтажные металлизированные отверстия (для монтажа планарных выводов электронных компонентов, формованных для пайки встык).
Проводники прямолинейны и параллельны осям Х и У, что связано с особенностью технологического оборудования изготовления канавок.
1.3 Характеристики рельефных плат.
Диаметр переходных металлизированных отверстий на поверхности диэлектрического основания не превышает ширины проводника. При этом контактные площадки вокруг переходных отверстий отсутствуют. Это обеспечивает возможность установки переходов в шаге трассировки (в соседних дискретах трассировки) без всяких ограничений. Обычно трассировка РПП проводится в строго ортогональной системе, что означает проведение горизонтальных проводников на одном проводящем слое, а вертикальных проводников - на другом. Это обеспечивает большие трассировочные возможности, чем при других системах, но при этом появляется большое число переходов. Однако для РПП, в отличие от любых других, переходы повышают, а не понижают надежность платы.
Рис. 3 Основные размеры РПП
Основным параметром конструкции РПП, определяющим другие ее параметры, является минимальный шаг трассировки minH. Здесь существенно использование переменного шага трассировки. Первоначально это диктовалось применяемым технологическим оборудованием, обеспечивавшим перемещение с дискретностью 10 мкм. В дальнейшем обнаружилось, что это повышает трассировочные возможности за счет симметричного прохождения трасс через большинство монтажных точек. Кроме того, переменный шаг позволяет повысить технологичность путем смещения центров переходных отверстий от краев монтажных точек.
