12Информационное моделирование

Для описания информационной структуры объектов функциональной модели процесса оформления предпродажной документации была создана информационная модель. При этом использовалась вышеописанная методология IDEF1.

Техника создания информационной модели заключается в выделении сущностей и определении их атрибутов. Информация по сущностям и атрибутам берётся из входов и выходов функциональной модели. Затем модель детализируется таким образом, чтобы все сложные виды отношений типа “многие-ко-многим” были бы раскрыты и заменены соответствующим множеством простых отношений. При этом проверяется правильность наследования первичных ключей, описание вторичных ключей и их атрибутов. Информационная модель исследуемого процесса приведена на рисунке 6.

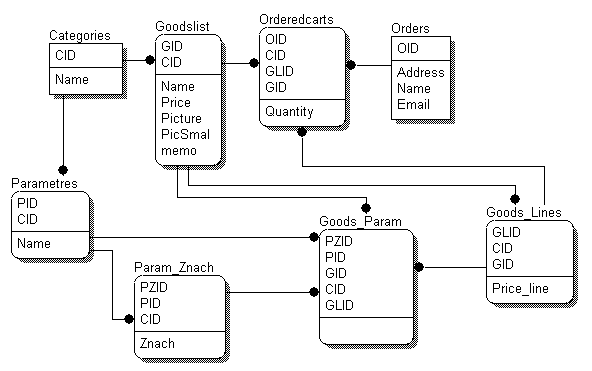

Рис. 6 Информационная модель работы Интернет магазина

Данная информационная модель является завершенной, так как:

каждая сущность полностью определена;

каждая сущность идентифицирована через ее атрибуты;

остались только простые отношения;

информация появляется в модели только один раз.

Эта модель наглядно демонстрирует принцип построения и связи между сущностями. По ней можно проследить, какие сущности входят в систему, в каких связях они выступают в качестве родителей или потомков и откуда берется информация для заполнения заказов. По рисунку 6 можно определить, что сущности Покупатель, Категория являются независимыми, передают свои атрибуты остальным сущностям и в итоге основная информация о работе Интернет магазина содержится в сущностях товар, заказ, параметры, параметры значения, строка параметра товара.

Таким образом, информационная модель данного процесса является основой построения логической схемы базы данных информационной системы.

Описание атрибутов:

таблица 5 Categories - категория

CID(PK)	Шифр категории
Name	Наименование

таблица 6 Goodslist – товар

GID(PK)	Шифр товара
CID(FK)	Шифр категории
Name	Наименование
Price	Цена
Picture	Картинка
PicSmal	Иконка
memo	Описание

таблица 7 Orders – покупатель

OID(PK)	Шифр покупателя
Address	Адрес доставки
Name	Фамилия Имя Отчество
Email	Электронная почта

таблица 8 Orderedcarts – заказ

OID(FK)	Шифр покупателя
CID(FK)	Шифр категории
GLID(FK)	Шифр строки параметра товара
GID(FK)	Шифр товара
Qantity	Количество товара

таблица 9 Parametres – параметры

PID(PK)	Шифр параметра
CID(FK)	Шифр категории
Name	Наименование

таблица. 10 Param_Znach – параметры значения

PZID(PK)	Шифр значения параметра
PID(FK)	Шифр параметра
CID(FK)	Шифр категории
Znach	Значение

таблица 11 Goods_Paranm – параметры товара

PZID	Шифр значения параметра
PID(FK)	Шифр параметра
GID(FK)	Шифр товара
CID(FK)	Шифр категории
GLID(FK)	Шифр строки параметра товара

таблица 12 Goods_Lines – строка параметра товара

GLID(PK)	Шифр строки параметра товара
CID(FK)	Шифр категории
GID(FK)	Шифр товара
Price_line	Цена параметра товара

13Техническое Задание

13.1назначение и цели создания системы

Наименование системы: Интернет магазин

Доменное имя для размещения системы: mag.a3.perm.ru

Данная система предназначается для сбора заказов на товар, а также его рекламы в Интернете в сфере малого и среднего бизнеса.

Целью создания системы является сокращение средств на рекламу и работы с клиентами. Время и затраты на сбор заказа. Корректность данных. Полнота данных о товаре.

13.2характеристика объектов

Интернет магазин является системой сбора данных от покупателей о приобретении требуемого товара посредством сети Интернет и классом программного обеспечения – браузера.

Эксплуатация данной системы пользователем возможна с любого терминала подключенного к сети Интернет и имеющего браузер. Для функционирования системы необходим web server подключенный к сети Интернет

13.3требования к системе

требования к структуре и функционированию системы;

Система должна состоять из следующих подсистем:

система сбора заказов – интерфейс пользователя для формирования заказа на приобретаемый товар

системы администрирования – интерфейс администратора системы позволяющий управлять характеристиками товара и удалением заявок

БД – система хранения данных

требования к численности и квалификации персонала системы и режиму его работы;

Для обработки заказов 1 менеджер по продажам в течении полного рабочего дня 40 часовой рабочей недели.

Для технической поддержки функционирования системы достаточно 1 системный администратор являющийся сотрудником организации разработчика работающий в режиме вызова по необходимости.

требования к надежности;

Потеря данных - удаление данных пользователем Интернет магазина, потеря данных в случае технической аварии.

Время отклика – не выполнения задачи с определенным ККС

требования к эргономике и технической эстетике;

Визуальное разделение функциональные блоков. Интерфейс пользователя должен соответствовать общему визуальному наполнению сайта.

Обеспечить последовательность действий.

Расположение корзины покупателя, списка товаров и описания товара в отдельных окнах браузера

требования к эксплуатации, техническому обслуживанию, ремонту и хранению компонентов системы;

Резервное копирование данных с территориальным разделением от реальных данных раз в день.

Архивные копии данных за месяц.

Работа Интернет магазина на малых вычислительных мощностях при низком обмене данных.

требования к защите информации от несанкционированного доступа;

Обеспечить Интернет магазин системой проверки пользователя для получения доступа к административной части Интернет магазина.

требования к защите от влияния внешних воздействий;

Обеспечить работу сервера в специально оборудованном помещении – серверной.
