2.4.2 Применяемое технологическое оборудование
Надо предусмотреть появление возможных неисправностей и тем самым отвести определенное время на их устранение. Многие неисправности устраняются силами расчета. Те неисправности, которые расчет устранить не может - устраняются соответствующими специалистами. Для этого необходимо привлечь в район выполнения работ КПМ 9В871-2.
КПМ 9В871-2 входит в состав подвижных ремонтных мастерских ДАРМ-70. Организационно-штатная принадлежность КПМ 9В871-2 изображена на рисунке 2.5.

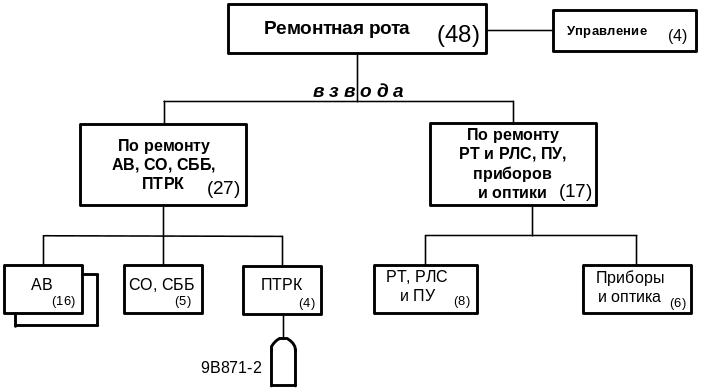

Рисунок 2.5 - Организационно-штатная структура КПМ 9В871-2
Контрольно-проверочная
машина 9В871-2 на базе автомобиля ГАЗ-66
предназначена
для проведения технического обслуживания
и ремонта изделий 9П135, 9П135М, 9П148, 9П151, а
также для проверки на функционирование
ракет 9М111, 9М111-2, 9М113. Общий вид КПМ 9В871-2
изображен на рисунке 2.6. Различия КПМ
9В871, 9В871-2 и 9В871-3 приведены на рисунке
2.7.

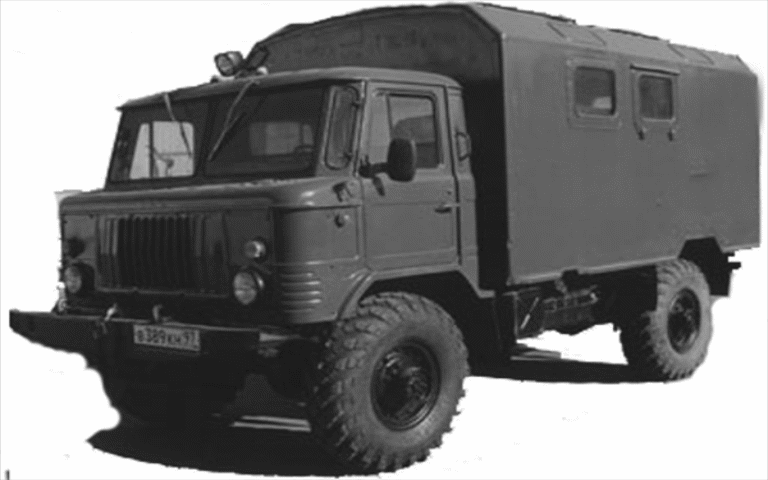

Рисунок 2.6 - Общий вид КПМ 9В871-2
В кузове мастерской оборудуются три рабочих места: для проверки технического состояния ПУ 9П135, 9П135М, для проверки технического состояния и подзарядки специальных аккумуляторных батарей 11ФГ-400 на базе аппаратуры 9В614, для проверки пусковой установки БМ 9П148 на базе аппаратуры 9В812М1. Кроме того, на базе аппаратуры 9В811М может быть развернуто следующие место по проверки ракет 9М111, 9М111-2, 9М113.
Тип КПМ |
ПТРК |
||||
9К111 |
9П135 |
9П148 |
9П151 |
Кастет |
|
9В871 |
|
|
|
|
|
9В871-2 |
|
|
|
|
|
9В871-3 |
|
|
|
|
|
Рисунок 2.7 - Модификации КПМ 9В871
Расчет КПМ 9В871-2 составляет:
1 - старший оператор (командир КПМ);
2 – оператор;
3 - водитель электромеханик.
Состав
основного технологического оборудования
КПМ 9В871-2 приве
ден
в таблице 2.4.
Таблица 2.4 – Основное технологическое оборудование КПМ 9В871-2
-
№
п/п
Наименование
Назначение
9В811
Для проверки ракет 9М111-2, 9М113
9В812
Для проведения ТО-2 ПУ 9П135, БМ 9П148
9В870, 9В872
Для проверки блока автоматики пульта оператора и распределительной коробки (БАУ, ПО, КР)
9В869
Для проверки усилителя, БУР, БП
9В569
Для проверки ПУ 9П151 в объеме ТО-2
9В614
Для приведения в рабочее состояние специальных аккумуляторных батарей
Источники питания Б5-21
Для выработки стабилизированного постоянного тока (напряжение 0-30 В, сила тока 0-10 А)
Частотомер Ч3-34
Для измерения частот 9С451, БВК
ВСА-5К
Источник постоянного тока для 9В614, ПТ-200Ц
Генератор ГЗ-56
Используется при ТО-2 изделий 9П135, 9П151, 9С469
Осциллограф
Используется при ТО-2 9П135, 9П151, 9С451, 9С469
Комбинированный прибор Ц4313
Используется при ТО КПМ и КПА
Распределительная коробка 10С3-1-9В83
Для коммутации электрических цепей КПА с изделиями
Трубка холодной пристрелки
ТХП-14-350
Для выверки ПУ
Мегомметр
Для измерения сопротивления изоляции
Перечень возможных неисправностей, устраняемых расчетов приведен в таблице 2.5.
Таблица 2.5 – Перечень наиболее часто встречаемых и возможных
неисправностей
№ п/п |
Наименование неисправности, внешнее проявление и дополнительные признаки |
Вероятная причина |
Способ устранения |
1 |
2 |
3 |
4 |
1. |
При включении тумблера ПИТАНИЕ на БАУ не горит лампа ПИТАНИЕ и не работает преобразователь ПТ-200Ц |
Перегорел предохранитель ПТ на 50А в БАУ |
Заменить предохранитель ПВ-50 |
2. |
При включении тумблера ПИТАНИЕ не горит лампа ПИТАНИЕ, преобразователь ПТ-200Ц работает |
Перегорела лампа ПИТАНИЕ. Перегорел предохранитель АВТ. на 10А в БАУ |
Заменить лампу СМ28-2,8 |
3. |
При включенном тумблере ПИТАНИЕ и закрытом люке загрузки не горит лампа ЛЮК ЗАКР. |
|
Заменить лампу СМ28-2,8 |
4. |
При включенном тумблере ПИТАНИЕ и полностью открытом люке загрузки не горит лампа ЛЮК ОТКР. |
|
Заменить лампу СМ28-2,8 |
5 |
П |
|
Заменить предохранитель ПВ-50 |
6. |
При включенном тумблере ПИТАНИЕ, походном положении ПУ и закрытой крышке люка загрузки лампа ПОХОДНОЕ на ПО не горит |
|
Заменить лампу СМН10-55 |
7. |
При включенном тумблере ПИТАНИЕ походном положении ПУ лампа 0 ГН на БАУ не горит |
Перегорела лампа ЛЮК ЗАКР. на БАУ |
Заменить лампу СМ28-2,8 |
ри
включении тумблера ПИТАНИЕ и походном
положении ПУ крышка люка загрузки не
открывается при переключении тумблера
ЛЮК на БАУ
Продолжение
таблица 2.5
№ п/п |
Наименование неисправности, внешнее проявление и дополнительные признаки |
Вероятная Причина
|
Способ устранения |
8. |
При включении тумблера ПИТАНИЕ и боевом положении изделия, лампа РАБОЧИЕ на ПО не горит |
Перегорела лампа ЛЮК ОТКР. |
Заменить лампу СМН10-55 |
9. |
При включенном тумблере ПИТАНИЕ, боевом положении ПУ и угле места от – 2 до - 5 лампа 0 ВН на БАУ не горит |
Перегорел предохранитель |
Заменить лампу СМ28-2,8 |
10. |
При включении тумблера ПИТАНИЕ и походном положении ПУ лампа 150 ВН на БАУ не горит |
Перегорела лампа150 ВН |
Заменить лампу СМ28-2,8 |
11. |
При включенных тумблерах ПИТАНИЕ и БПАУ лампа БПАУ на БАУ не горит |
Перегорела лампа БПАУ |
Заменить лампу СМ28-2,8 |
12. |
При включении тумблера ПИТАНИЕ, боевом положении изделия и наличии на направляющих изделий 9М113 или 9М111-2 лампа 9М113 или 9М111 на ПО соответственно не горит |
Перегорела лампа 9М113 или 9М111 |
Заменить лампу СМН10-55
|
Продолжение таблица 2.5
№ п/п |
Наименование неисправности, внешнее проявление и дополнительные признаки |
Вероятная Причина
|
Способ устранения |
13. |
При включенном тумблере ПИТАНИЕ, при переводе ПУ из походного положения в боевое и из боевого положения в походное электродвигатели проводов ПУ по азимуту и углу места не включать |
Перегорели
|
Заменить предохранитель ПВ-50 |
14. |
При включенном тумблере ПИТАНИЕ, боевом положении изделия и наличии изделий на направляющих лампа ГОТОВ на ПО не горит |
Перегорела лампа ГОТОВ |
Заменить лампу СМН10-55 |
15. |
При включенном тумблере ПИТАНИЕ не происходит сброс отстрелянных контейнеров при пере-воде ПУ из боевого положения в походное |
Перегорел предохранитель ЭМ на 100А в БАУ |
Заменить предохранитель ПВ100АС |
16. |
При включенном тумблере ПИТАНИЕ и постановке тумблера МЕХ. -ЭЛЕКТР. в положение ЭЛЕКТР. рубка и прибор 9Ш119М1 не управляются от кнюппеля |
Перегорел предохранитель У на 2 А в БАУ |
Заменить предохранитель ПВ-2 |
соответственно
предохранители ДВВ на 50А в БАУ
Продолжение таблица 2.5
№ п/п |
Наименование неисправности, внешнее проявление и дополнительные признаки |
Вероятная Причина
|
Способ устранения |
17. |
При включенных тумблера ПИТАНИЕ и МАРКА на БАУ в поле зрения прибора 9Ш119М1 светящаяся марка не появляется |
Перегорела лампа осветителя в приборе 9Ш119М1 |
Заменить лампу СМ28-4.8 |
18. |
При включении тумблера 27 В на БВК не горит лампа 27 В |
Перегорела лампа осветителя в приборе 9Ш119М1 |
Заменить предохранитель ПБ1-1-2А |
19. |
При включенном тумблере ПИТАНИЕ и включении тумблера 27 В на БВК не горит лампа 16 В на БВК |
Перегорел предохранитель ПР на 2А в БВК. Перегорела лампа 27 В в БВК |
Заменить лампу СМН10-55 |
20. |
При включенном тумблере 27 В на БВК |
Перегорела лампа 16В в БВК |
Заменить лампу СМН10-55 |
