2 Анализ объема работ и применяемого

технологического оборудования

1. Общие положения

Боевая машина 9П148 предназначена для транспортировки ракет 9М113, 9М111-2, наведения их на цель, производства пуска и последующего управления ими, вплоть до поражения движущихся целей со скоростями до 60 км/ч, а также неподвижных целей (огневых точек, укреплений типа дзота, дота) при условии оптической видимости целей (рисунок 2.1).

а

б

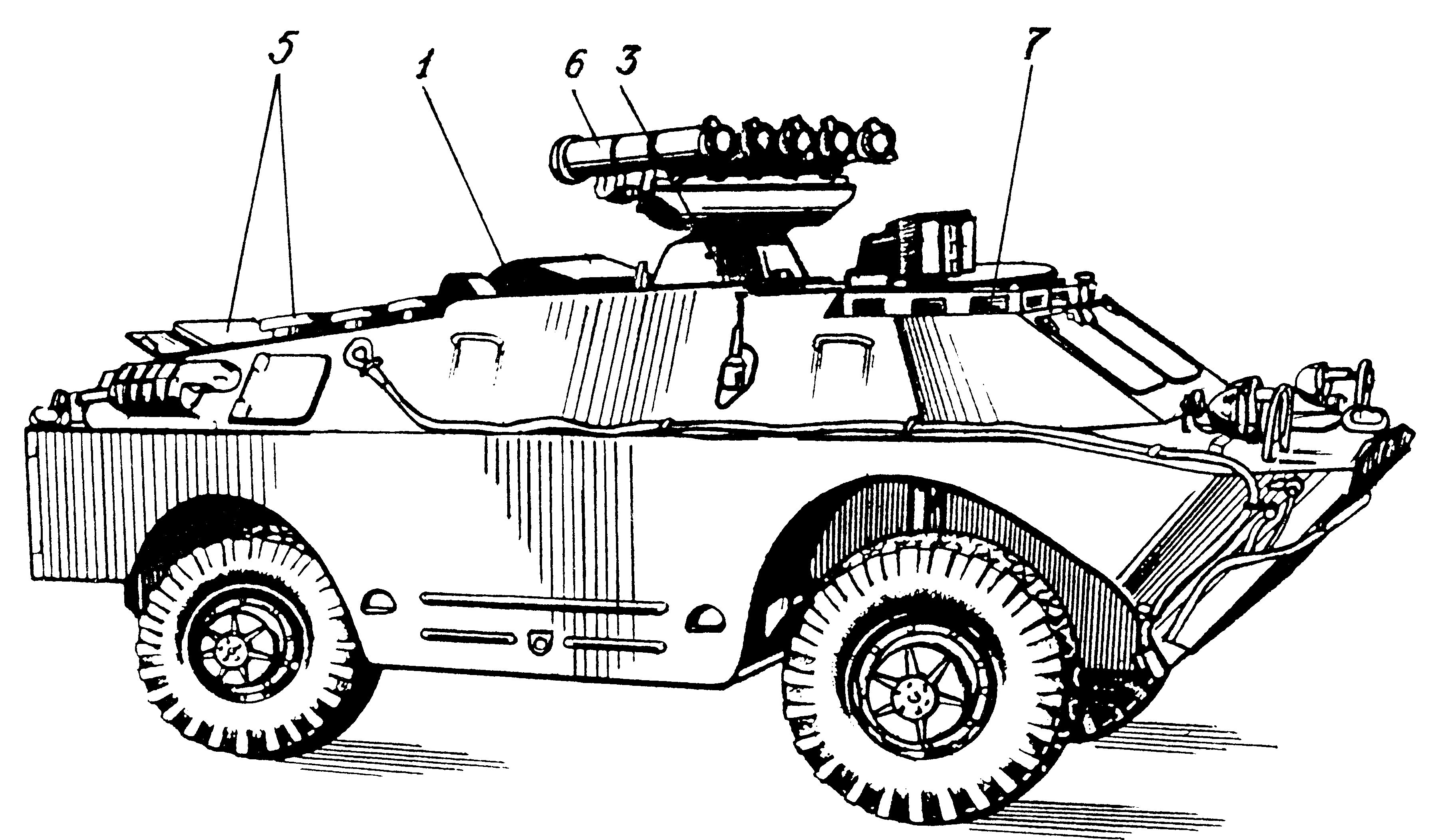

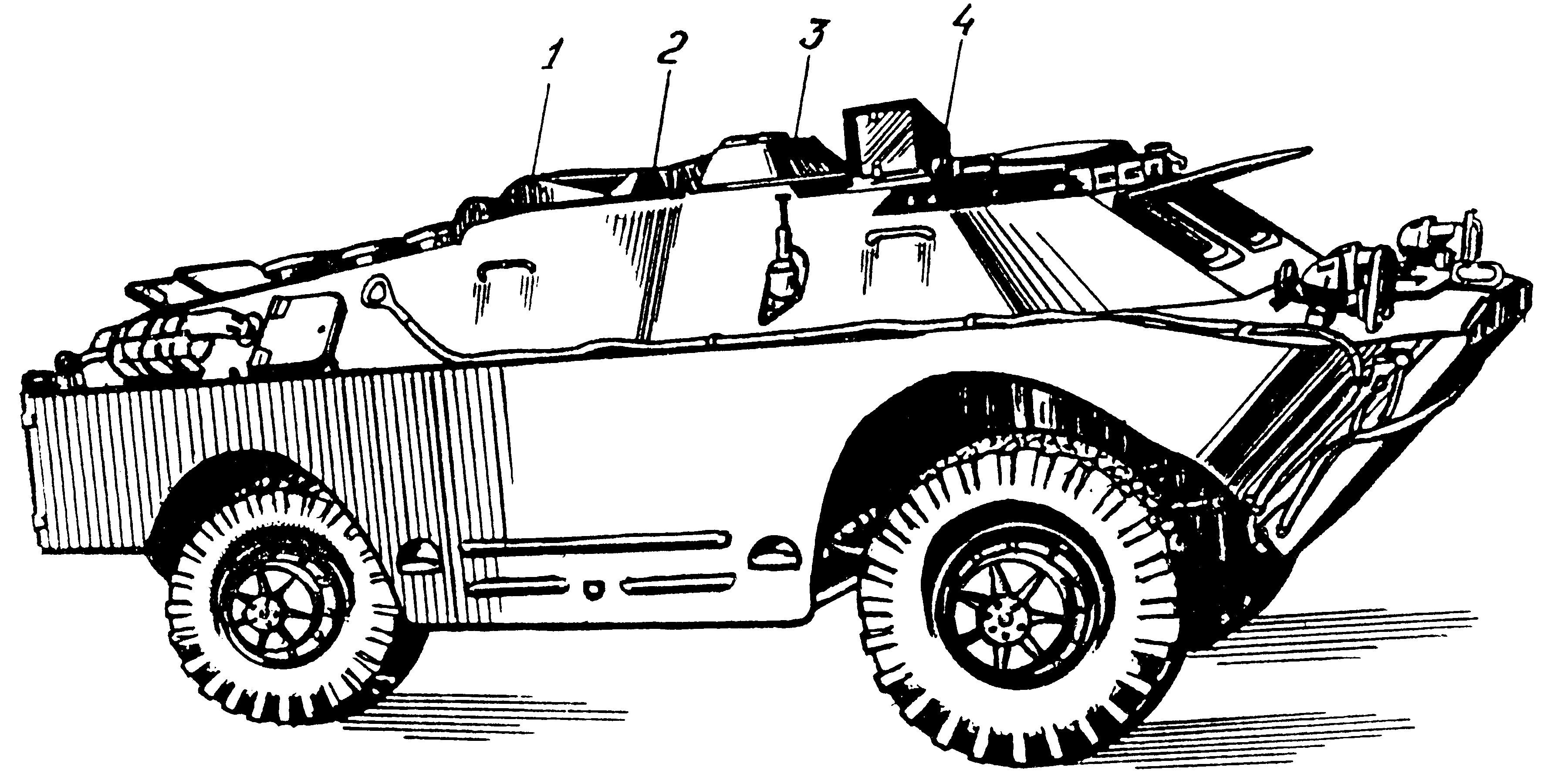

Рисунок 2.1 - Боевая машина 9П148:

а - походное положение; б - боевое положение;

1 – крышка люка загрузки; 2 - балка рамы ПУ; 3 - пусковая установка;

4 - рубка; 5 – крышки жалюзей воздухопритоков и воздухоотводов;

6 - ПТУР; 7 - приборы наблюдения

БМ 9П148 используется для вооружения мотострелковых подразделений. Организационно-штатная принадлежность боевой машины 9П148 изображена на рисунке 2.2.

Рисунок 2.2 - Организационно-штатная принадлежность БМ 9П148

Основным вооружением БМ 9П148 являются ракеты 9М113 и 9М111-2 (рисунок 2.3 и рисунок 2.4), обладающие высокой бронепробиваемостью при поражении различного вида целей. Боекомплект БМ 9П148 состоит из 15 ракет 9М113 или из 20 ракет 9М113 и 9М111-2, при этом ракет 9М113 должно быть не менее 5 и не более 10.

Аппаратура БМ 9П148 обеспечивает быстрый перевод его из походного положения в боевое положение и обратно, как на марше, так и на огневой позиции.

БМ 9П148 оснащено смотровым, наблюдательным (ТНПО-170) и оптическим (9Ш119М1) приборами, позволяющими расчету боевой машины вести обзор местности и быстро обнаруживать цель. Автоматная поворотная рубка с приборами наблюдения за местностью и слежения за местностью, и слежения за целью позволяет старшему оператору вести наблюдения за полем боя и поиск цели не только в боевом положении БМ 9П148, но и в походном как при движении машины, так и на стоянке.

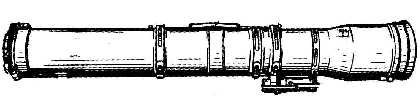

Рисунок 2.3 - Ракета 9М113

Рисунок 2.4 - Ракета 9М111-2

Пуски ракет 9М113 (9М111-2) могут проводиться как с подготовленных, так и с неподготовленных огневых позиций на плаву, через водные преграды и по целям, преодолевающих водные преграды вплавь (бронекатера, бронетранспортеры и другие средства военной техники). Пуск ракет 9М113 (9М111-2) должен проводится только с неподвижной боевой машины 9П148,

на пл аву при скоростях движения машины и волнение водной поверхности, обеспечивающих удержание оператором светящейся марки прибора 9Ш119М1 на центре цели.

БМ 9П148 обеспечивает поражение визуально видимых целей в неблагоприятных и метеорологических условиях, в зоне, зараженной радиоактивными осадками, при задымленности и запыленности атмосферы, в сумерки, и на рассвете, ночью при подсветке местности штатными артиллерийскими осветительными средствами, а также в условиях применения противником мощных организованных световых помех.

БМ 9П148 обладает большой маневренностью, высокой проходимостью, и имеет оборудование для преодоления водных преград и для прохождения через окопы и траншеи.

Подготовка БМ 9П148 к боевой работе проводится без выхода из него расчета из двух человек: командиром машины (старшим оператором) и механика-водителя (оператором).

Кроме того, расчет боевой машины 9П148 может вести пуск с выносом пусковой установки 9П135М, элементы которого входят в состав БМ 9П148.

Быстросъемность и малый вес элементов ПУ 9П135М и ракет 9М113 (9М111-2) позволяют в короткий срок раскрепить их, вынести из боевой машины 9П148, произвести постановку прибора 9Ш119М1 на станок и вести пуск вне машины.

Конструкция БМ 9П148 и размещенное в ней вооружение обеспечивают безопасность расчету при эксплуатации и боевом применении боевой машины 9П148 от воздействия пуль, осколков и продуктов работы ракет 9М113 (9М111-2) при пусках.

БМ 9П148 укомплектовано радиостанцией Р-103 или Р-123М, переговорным устройством Р-124М, приборами радиационной ИМД-21Б (ДП-3П) и химической ВПХР разведки и комплектом ДК-4К (ДК-4Б) для специальной обработки боевой машины 9П148 и боеприпасов.
