1.2 Анализ системы противотанковой обороны в современных условиях

В мсп на БМП и БТР имеется противотанковая батарея (рисунок 1.1), которая в обороне составляет противотанковый резерв полка и находится в районе сосредоточения, занимая площадь 0,25 Га, на удалении до двух километров от переднего края. Ему назначается рубеж развертывания на танкоопасных направлениях. Как правило, резерв действует в полном составе.

В

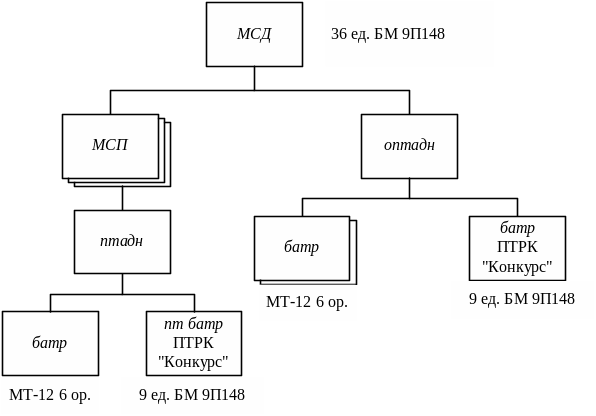

Рисунок 1.1 - Организационно-штатная принадлежность

комплекса "Конкурс"

дивизии имеется отдельный противотанковый дивизион, применяемый в составе противотанкового резерва дивизии.

Противотанковая батарея в обороне (рисунок 1.2) выполняет следующие - уничтожает танки и другие бронированные машины противника, прорвавшиеся в глубину обороны;

ванных и ядерных ударов противника;

- прикрывает промежутки между подразделениями и открытые фланги этих подразделений;

- прикрывает выдвижение и развертывание второго эшелона общевойскового резерва для проведения контратаки.

Задачи в обороне батарея выполняет в тесном взаимодействии с подвижными отрядами заграждения, подразделениями вертолетов, артиллерии на закрытых огневых позициях.

При переходе к обороне в условиях непосредственного соприкосновения с противником батарея может привлекаться для закрепления захваченного рубежа.

В современных операциях борьба с бронетанковыми группами противника будет не менее актуальна, чем завоевание огневого превосходства и господства в воздухе. Это требует дальнейшего развития теории и практики применения противотанковых формирований, совершенствования их организационной структуры, оснащения современными средствами разведки и поражения.

Это в первую очередь вызвано совершенствованием бронетанковой техники. Танковый парк таких государств, как США и Германия, за последние годы обновлялся дважды. В настоящее время он включает машины второго и третьего поколения (таблица 1.1).

Сравнительный анализ ТТХ ПТРК большой дальности, состоящих на вооружении подразделений Российской Армии и армий зарубежных стран (таблица 1.2) показал, что ПТРК «Конкурс» по основным характеристикам не уступает зарубежным аналогам.

Таблица 1.1 – Основные ТТХ зарубежных танков

Характеристики	М-103 А2 (США)	М1А1 «Абрамс» (США)	«Леопард-2» (Германия)	С – 1 «Ариете» (Италия)	«Леклерк» (Франция)
Боевая масса, т	58,1	46	42,2	54	54,6
Скорость, км/ч	40	72	72	65	71
Экипаж, чел.	5	4	4	4	3
Броня, мм	500
Длина с пушкой, м	11,23	7,9	7	9,66	9,87
Ширина, м	3,56	3,6	3,4	3,6	3,71
Общая высота, м	2,7	2,9	2,6	2,5	2,92
Запас хода, км	480	440	550	550	550
Эффективная дальность стрельбы, м	До 3000

Таблица 1.2 – Основные ТТХ ПТРК большой дальности

Наименование средств (страна)	SS – 11В1 (Франция)	ТОУ (США)	ТОУ – 2А (США)	ХОТ – 2 (Франция - ФРГ)	Конкурс (9М113) (Россия)
Дальность стрельбы (max/min), м	3000/350	3750/65		4000/75	4000/75
Средняя скорость полета ракеты, м/с	190	280	320	250	203
Калибр, мм	164	152		136	135
Длина ракеты, мм	1200	1174		1270	1260
Размер оперенья, мм	500	415		310	468
Масса ракеты, кг	29,9	21,89	21,5	21,8	25
Бронепробиваемость, мм	600	500	920	750	500
Способ передачи команд на БАУ	Полуавтоматический по ПЛС

Противотанковым ракетным комплексом называется совокупность средств, функционально связанных и совместно обеспечивающих подготовку пуска, пуск и наведение противотанковой управляемой ракеты на цель. Подготовка к пуску и пуск ПТУР производятся с использованием пусковой установки. Слежение за целью, выработка команд управления ракетой и передача их на ракету осуществляется с использованием аппаратуры управления ПТРК, цель поражается боевой частью ПТУР.

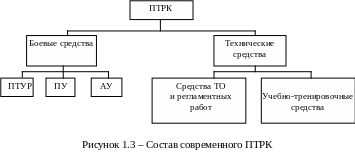

В соответствии с этими функциями [6], можно построить общую схему любого ПТРК (рисунок 1.3).

Боевыми называют средства комплекса, непосредственно обеспечивающие его работу, а техническими - средства, обеспечивающие различные проверочные и ремонтные работы, обучение номеров расчета и т.п. Технические средства, как правило, придаются подразделениям ПТРК.

К самоходным ПТРК относят комплексы, конструкцией которых предусмотрена их установка и пуск ракеты с боевой машины (отечественные комплексы «Конкурс», «Штурм-С» и др.).

По способу управления ракетой ПТРК делятся на: ручные, полуавтоматические и автоматические.

Степень автоматизации здесь определяется мерой участия человека в процессе наведения ПТУР на цель. В ПТРК с ручным управлением слежение за целью и летящей телеуправляемой ракетой, а также выработка команд управления производятся оператором. Точность наведения ракеты на цель целиком зависит от тренированности оператора.

Полуавтоматический ПТРК - комплекс с телеуправляемой или телеориентируемой ракетой, в котором слежение за целью осуществляет оператор, а выработка команд управления производится автоматически.

Автоматический ПТРК - комплекс с телеуправляемой, телеориентируемой или самонаводящейся ракетой, в котором слежение за целью и выработка команд управления производятся автоматически.

За рубежом принято делить ПТРК по дальности стрельбы на комплексы малой (500...600 м), средней (1000...2000 м) и большой (3000...5000 м и более) дальности.

Согласно существующей классификации ПТРК «Конкурс» является ПТРК большой дальности с полуавтоматической системой наведения, с управлением ПТУР по проводам [6].

ПТРК "Конкурс" предназначен для поражения движущихся и неподвижных бронированных целей на дальностях от 70 до 4000 м, транспортировки ПТУР 9М113, 9М111 и их модификаций, технического обслуживания аппаратуры БМ 9П148 и ПТУР, тренажерного обучения операторов пускам ракет [13].

Комплекс «Конкурс» – это ПТРК 2-го поколения.

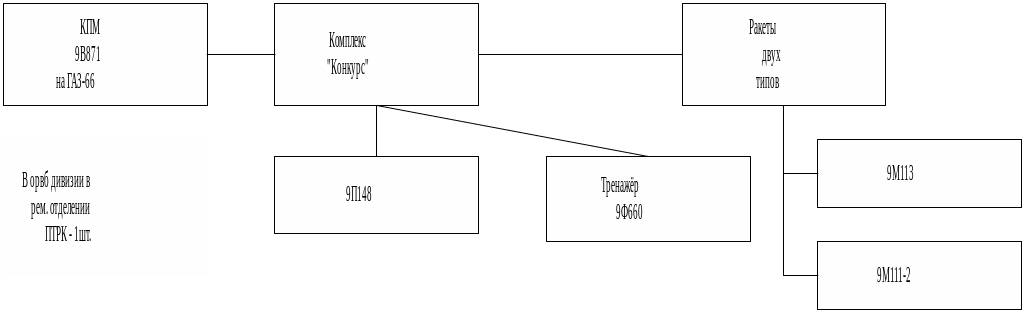

Комплекс состоит (рисунок 1.4) из:

• ПТУР 9М113, 9М111 (9М111-2, 9М111М);

• боевой машины 9П148;

• контрольно-проверочной машины 9В871 (на базе ГАЗ-66);

• тренажера 9Ф660.

Рисунок 1.4 – Состав комплекса

Боевая машина 9П148 предназначена для поражения танков и других бронированных объектов, движущихся со скоростью до 60 км/ч, неподвижных (огневых точек, укреплений типа дзот, дот) целей при условии оптической видимости целей.

Боевая машина смонтирована на БРДМ-2 модификации 41-08.

0бщее устройство БМ 9П148 показано на рисунке 1.5.

Рисунок 1.5 – Общее устройство БМ 9П148

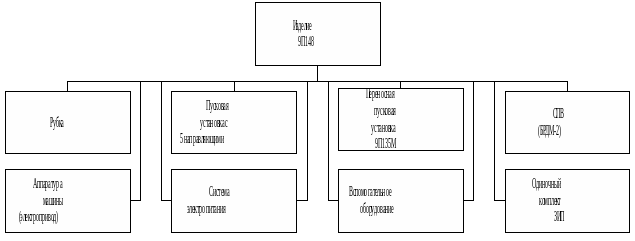

Боевая машина 9П148 включает следующие основные части (рисунок 1.5):

• средство подвижности вооружения - модифицированная машина БРДМ-2 (машина ГАЗ 41-08);

• рубка с приборами наблюдения, визирным устройством, пультом оператора и индикатором световых помех;

• ПУ БМ 9П148 с пятью направляющими;

• носимая ПУ 9П135М с НАУ 9С451М;

• аппаратура управления;

• система питания;

• вспомогательное оборудование;

• блокировки;

• одиночный комплект ЗИП.

Основные ТТХ боевой машины 9П148 приведены в таблице 1.3.

БМ 9П148 обладает высокой маневренностью и проходимостью, имеет оборудование для преодоления водных преград, а также окопов и траншей.

БМ 9П148 может эффективно применяться не только в светлое время суток, но и ночью при искусственном освещении местности штатными войсками осветительными средствами. Боевые пуски возможны в сумерки и на рассвете, в условиях ограниченной видимости. Для этого оператор устанавливает наиболее удобную для работы яркость светящейся марки прибора наведения 9Ш119М1. При эксплуатации БМ в условиях низких температур необходимо, если позволяет обстановка, протереть защитные и смотровые стекла спиртоглицериновой смесью, имеющейся в одиночном комплекте ЗИП БМ 9П148.

При проведении стрельбы на плаву БМ 9П148 должно двигаться со скоростью, обеспечивающей удержание оператором светящейся марки прибора наведения 9Ш119М1 на цели. На плаву водитель обеспечивает устойчивое положение БМ 9П148 (по направлению и скорости) совмещением указателя с выбранным ориентиром (целью) и регулировкой оборотов двигателя.

При стрельбе через водоемы с соленой водой или по целям, находящимся на поверхности таких водоемов, огневая позиция должна располагаться на возвышенности над поверхностью воды . В условиях применения противни

ком мощных световых помех в узкопольном канале стрельба запрещается. Необходимо выбрать новую цель или сменить огневую позицию. При наличии помехи в широкопольном канале и если цель удалена на 1000 метров и более, выстрел производится с отводом ЛВ вправо (влево) или вверх (вниз) так, чтобы изображение выбранной цели оказалось на краю поля зрения визира.

Таблица 1.3 – Основные ТТХ ПТРК «Конкурс»

Характеристика	Значение
Дальность стрельбы, м: - ПТУР 9М113 - ПТУР 9М111-2 (9М11) - ПТУР 9М111М	75-4000 70-2000 70-2500
Бронепробиваемость под < 60° к нормали, мм	250
Средняя скорость полета ракеты 9М113, м/с	203
Калибр контейнера (9М113), мм	135
Техническая скорострельность, выстр./мин.	3-4
Возимый боекомплект ПТУР, шт.	15 (20)
Время загрузки боекомплекта из 15 ПТУР 9М113, мин	10
Система управления	полуавтоматическая по ПЛС
Углы наведения ПУ, град: - по горизонту - по вертикали	± 110 -5…+20
Время перевода комплекса, с	25
Масса ПТУР 9М113, кг	25
Полная боевая масса БМ 9П148, кг	7000+3%
Скорость движения по шоссе, км/ч	70

Продолжение таблица 1.3

Характеристика	Значение
Расчет, чел	2
Запас хода, км	750
