3. Определение параметров линейного тракта

Для ЦСП ИКМ-480 будем использовать электрический кабель МКТ-4

Маркировка МКТ-4 означает: малогабаритный, коаксиаль­ный, трубчато-полиэтиленовая (баллонная) изоляция, четыре ко­аксиальные пары. Малогабаритные коаксиальные кабели типа МКТ-4 содержат четыре коаксиальные пары 1,2/4,6 мм и пять симметричных пар. Коаксиальная пара 1,2/4,6 имеет внутренний медный проводник диаметром 1,2±0,01 мм, внешний проводник в виде медной трубки с продольным швом и толщиной стенок 0,16±0,01 мм; внутренний диаметр трубки равен 4,6 мм; изоля­цию в виде полиэтиленовой трубки толщиной 0,45 мм, наложенной методом прессования на внутренний проводник и обжатой вдоль проводника через каждые 15,8 мм для центрирования проводников коаксиальной пары; экран из двух стальных лент толщиной по 0,10±0,03 мм, наложенных по спирали в противоположные сторо­ны, и внешнюю изоляцию из одного слоя пластмассовой ленты, наложенной спиралью с перекрытием. По типу оболочек ка­бели МКТ-4 разделяются на две группы: а) кабели МКТС-4 в свинцовой оболочке; б) кабели МКТА-4 в алюминиевой оболочке.

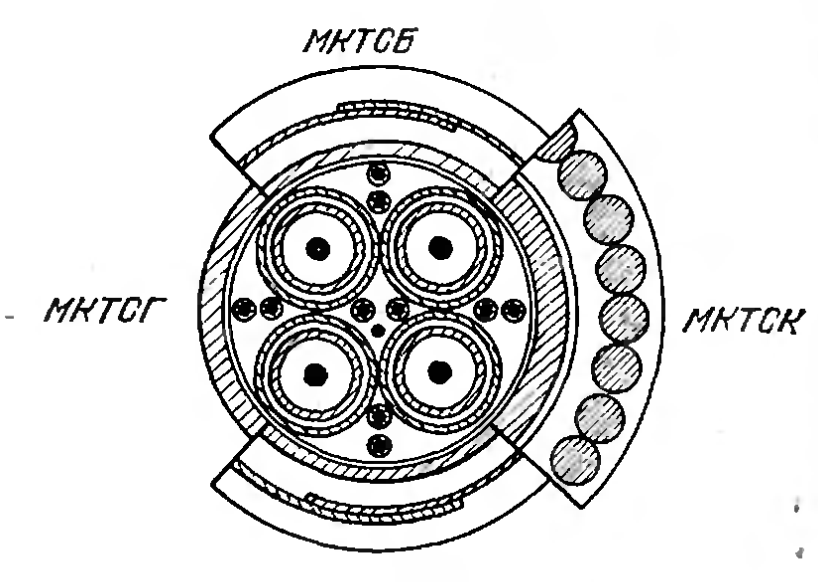

Рисунок 6 - Коаксиальный кабель МКТС-4

1. Выбор типа кода ЛЦС для ЦСП на электрическом кабеле.

В ЦСП ИКМ-480 используется код КВП-3.

Недостаток кода ЧПИ – возможность появления длинных последовательностей «нулей» и связанная с этим возможность сбоя тактовой синхронизации устраняется в так называемых кодах с высокой плотностью единиц (КВП-n), которые являются модификациями кода ЧПИ (МЧПИ). В коде КВП-n количество нулей, следующих подряд, не должно превышать n. Обычно величина n=2 (код КВП-2) и n=3 (код КВП-3). Если в преобразуемой последовательности число подряд следующих «нулей» не превышает n, то последовательность символов линейного кода формируется по правилу формирования кода ЧПИ. При появлении числа «нулей» больше n каждая группа из n+1 нулей заменяется определенной кодовой комбинацией той же длины (n+1), состоящей из «единиц» и «нулей». Структура этой комбинации выбирается такой, чтобы она обеспечивала чередование полярностей импульсов в ней и обеспечивала нарушение биполярности в формируемом линейном коде. Это позволяет сбалансировать код и, как следствие, снизить плавание базовой линии до допустимой величины, а так же позволяет на приемной стороне восстановить нарушенные последовательности «нулей».

Из семейства кодов с высокой плотностью единиц наиболее широко используются КВП-3. В частности, этот код используется в первичных, вторичных и четверичных ЦСП  (ИКМ-30, ИКМ-120, ИКМ-480). В этом коде (английская аббревиатура HDB-3) группа из 4-х «нулей» замещается кодовой комбинацией B00V или 000V. Импульс B формируется, если между соседними группами их 4-х «нулей» число «единиц» четное, т.е. импульс Вдополняет число «единиц» между двумя «паузами» из 4-х «нулей» до нечетного числа. Полярность импульса В всегда противоположна полярности предыдущего импульса. Импульс V формируется постоянно при обнаружении группы из 4-х нулей, а его полярность совпадает с полярностью предыдущего импульса. Последовательное изменение полярности импульса V, нарушающего чередование полярности импульсов в кодовой последовательности, выравнивает число положительных и отрицательных импульсов в линейном коде. На рисунке 7 приведен пример формирования кода КВП-3. Воздействие любой одиночной ошибки приводит либо к нарушению правила чередования полярности импульсов, либо уничтожает ранее введенное нарушение закона чередования полярности. В обоих случаях ошибка обнаруживается по нескомпенсированности нарушения полярности импульсов.

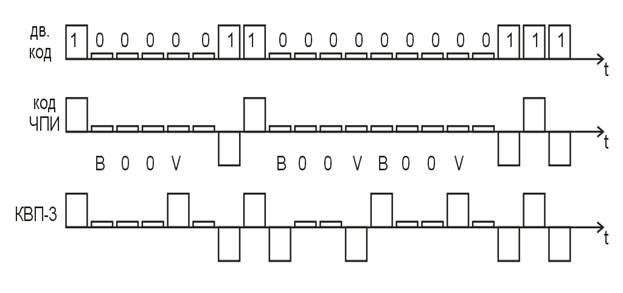

Рисунок 7 - пример формирования кода КВП-3.



Вместе с тем, коду КВП-3 свойственно явление размножения ошибок. Случайные ошибки могут вызывать в процессе преобразования линейного кода КВП-3 в двоичный код появление дополнительных ошибок. Например, если в переданной группе +1 0 -1 +1 искажается символ -1, то на приеме группа +1 0 0 +1 будет воспринята как комбинация B00V, которая будет замещена на 0000. Таким образом, вместо одной ошибки появятся три. Считается, что значение коэффициента размножения ошибок в процессе декодирования может составлять от 1,18 до 1,26.
