Отчёт по лабораторной работе №2

ИССЛЕДОВАНИЕ СПЕКТРОВ РАДИОСИГНАЛОВ

выполнил:

студент группы РС-1-10

Коньшин В.И.

проверил:

Исаков В. Н.

Цель работы:

1)Исследование спектров радиосигналов;

2)Закрепление навыков применения ПК в инженерной практике.

1.Исследование амплитудного спектра радиоимпульса.

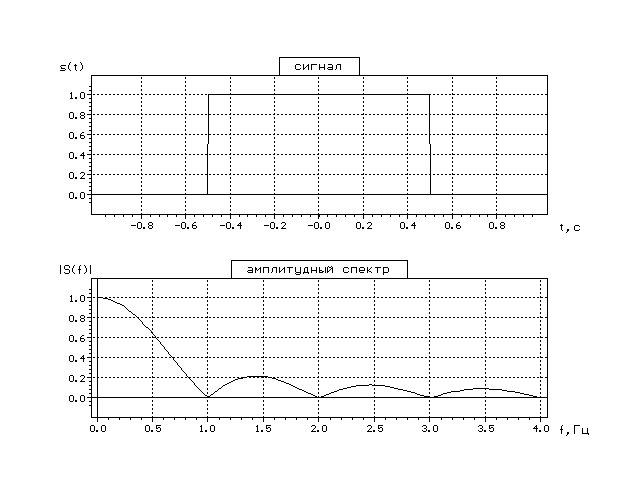

Г рафик прямоугольного видеоимпульса длительностью _и=1с и его амплитудного спектра:

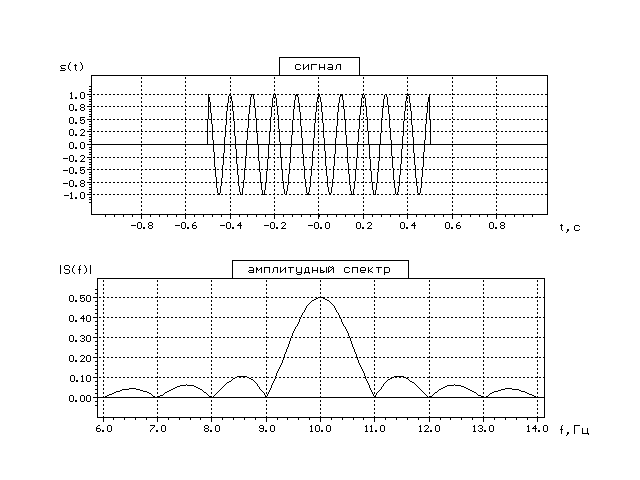

Г рафик прямоугольного радиоимпульса с частотой заполнения =10Гц, его амплитудного спектра:

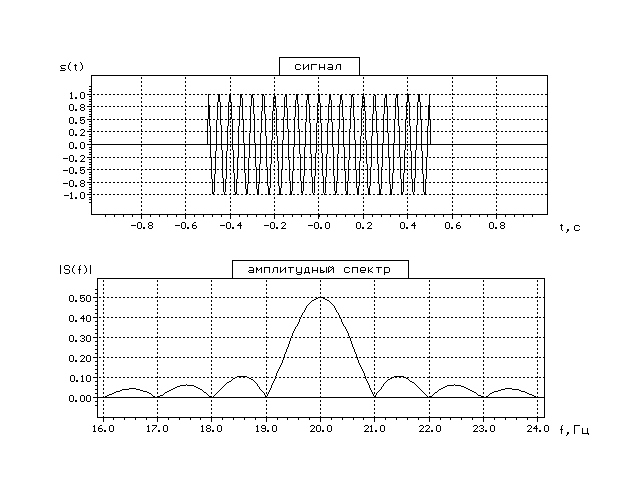

Г рафик прямоугольного радиоимпульса с частотой заполнения =20Гц, его амплитудного спектра:

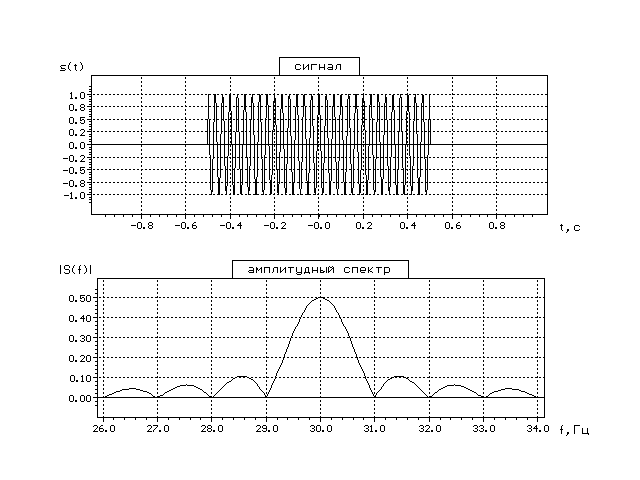

Г рафик прямоугольного радиоимпульса с частотой заполнения =30Гц, его амплитудного спектра:

1.4) С увеличением частоты заполнения прямоугольного радиоимпульса на , увеличивается смещение центральной частоты главного лепестка амплитудного спектра радиосигнала на ту же величину . Форма амплитудного спектра не меняется.

2. Исследование спектра периодической последовательности радиоимпульсов.

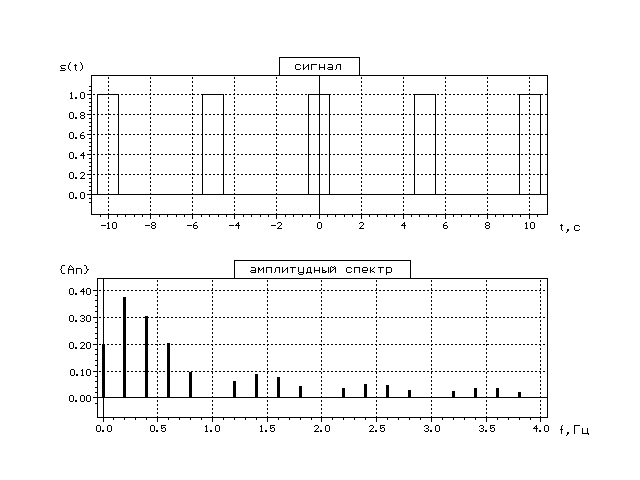

Г рафик периодической последовательности прямоугольных видеоимпульсов длительностью _и=1с и скважностью =5, и ее спектральная диаграмма:

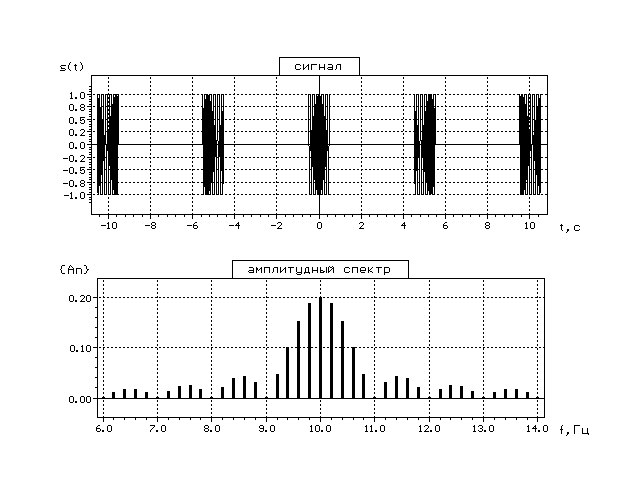

Г рафик периодической последовательности прямоугольных радиоимпульсов с частотой заполнения =10Гц и ее спектральная диаграмма ( =5):

График периодической последовательности прямоугольных радиоимпульсов с частотой заполнения =20Гц и ее спектральная диаграмма ( =5):

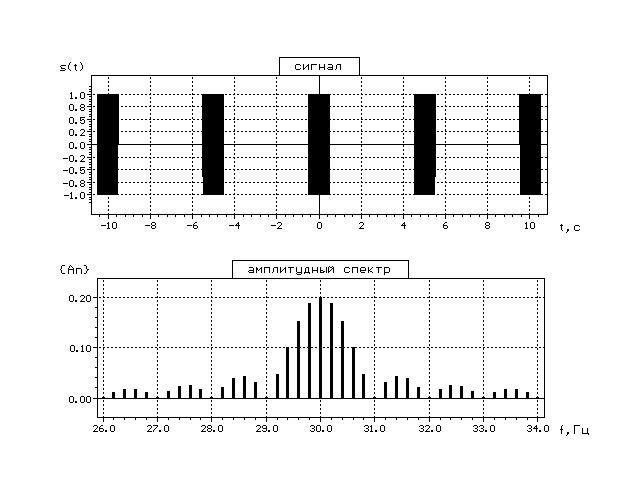

График периодической последовательности прямоугольных радиоимпульсов с частотой заполнения =30Гц и ее спектральная диаграмма ( =5):

2.4)Влияние частоты заполнения на спектр периодической последовательности радиоимпульсов заключается в смещении вправо данного спектра на эту частоту. Форма и амплитуда спектра остаются неизменными. Взаимосвязь между спектрами видео- и радиосигналов определяется следующим соотношением: , где - амплитудный спектр периодической последовательности радиоимпульсов, - амплитудный спектр периодической последовательности видеоимпульсов.

3.Исследование спектра экспоненциального радиоимпульса.

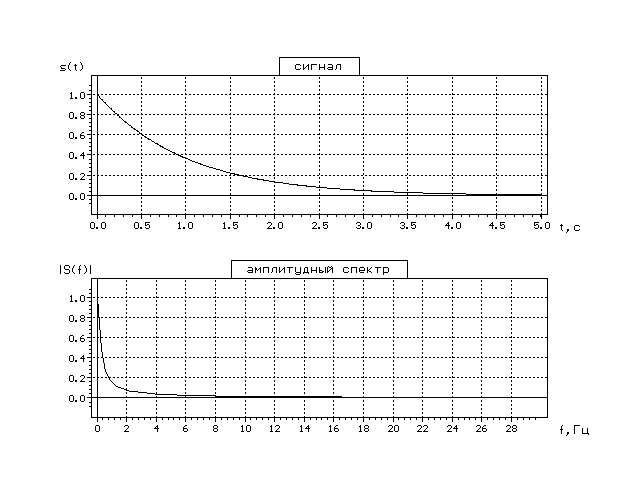

Г рафик экспоненциального видеоимпульса с параметром =1с и его амплитудного спектра:

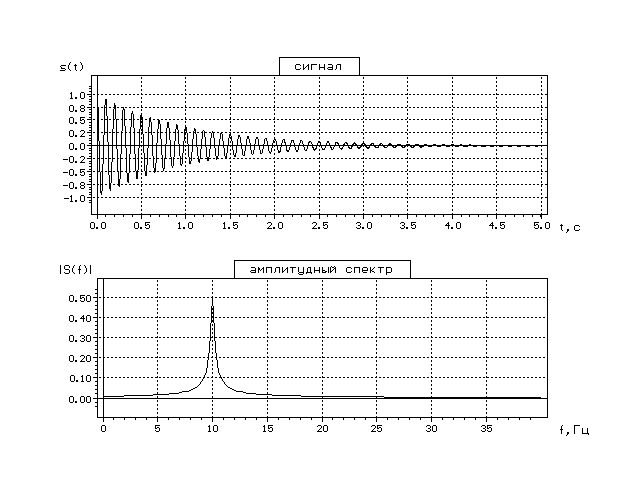

График экспоненциального радиоимпульса с частотой заполнения =10Гц и его амплитудного спектра:

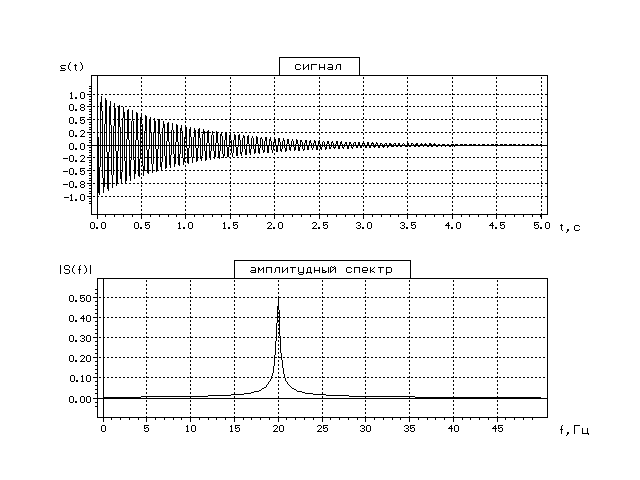

График экспоненциального радиоимпульса с частотой заполнения =20Гц и его амплитудного спектра:

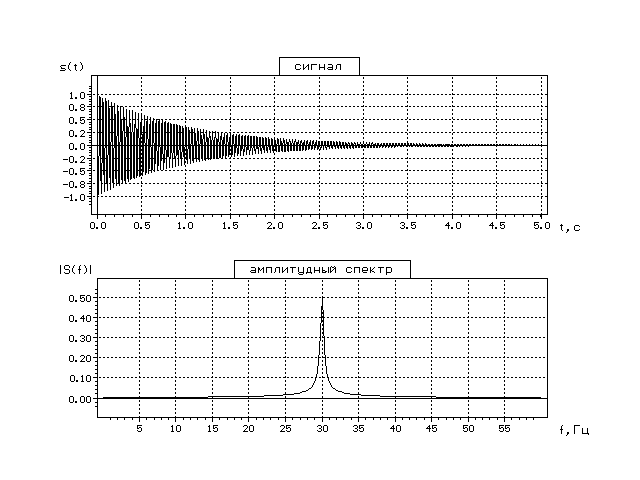

График экспоненциального радиоимпульса с частотой заполнения =30Гц и его амплитудного спектра:

3.4) С изменением частоты заполнения экспоненциального радиоимпульса на , амплитудный спектр этого радиоимпульса смещается по оси частот на ту же величину , т.е. максимум спектра всегда находится на частоте . Форма амплитудного спектра не меняется.
