Виконання роботи на універсальному лабораторному стенді (улс)

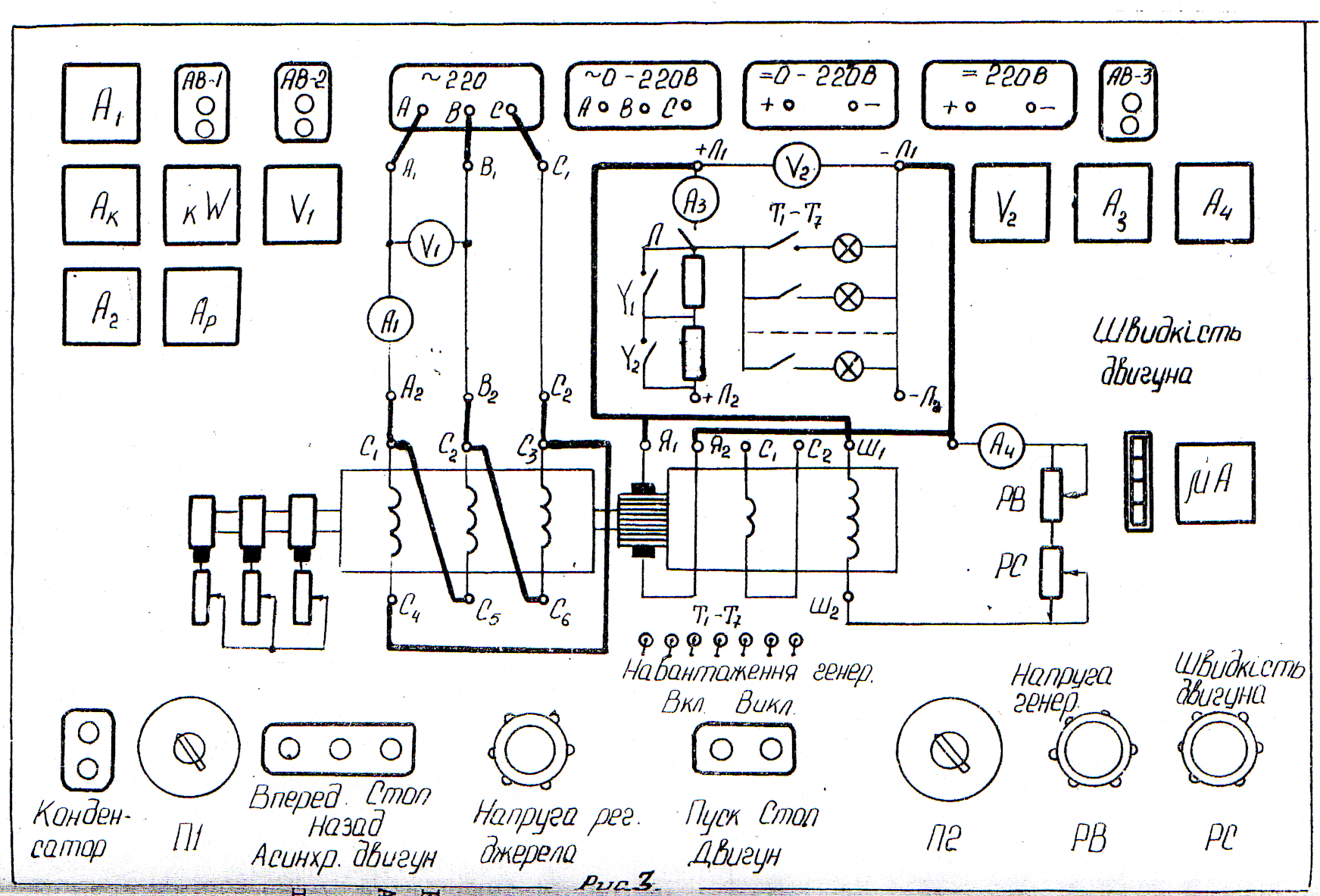

При виконанні роботи на УЛС принципова схема лабораторної установки залишається без змін (рис.4). Монтажну схему необхідно збирати згідно з рисунком 3.

З’єднання фаз обмотки статора можна виконати трикутником або зіркою в залежності від величини лінійної напруги живлення. В нашому випадку номінальна фазна напруга асинхронного двигуна, який будемо досліджувати, U_нф =220 В, а лінійна напруга мережі живлення також 220 В, для дослідження АД в номінальному режимі обмотки статора слід з’єднувати трикутником. Для цього необхідно з’єднати між собою проводами відповідно наступні затискачі обмоток: С₄ – С₂, С₅ – С₃, С₆ – С₁. Статорна обмотка АД під’єднується до мережі через блок вимірювально-керуючої апаратури. Для цього необхідно статорну обмотку під’єднати до вихідних затискачів блоку, тобто з’єднати між собою відповідно затискачі А₂ – С₁, В₂ – С₂, С₂ – С₃, а вхідні затискачі блоку під’єднати до затискачів трифазної напруги 220 В, тобто з’єднати між собою відповідно затискачі А – А₁, В – В₁,С – С₁. Перелічені з’єднання виділені на рис.4 товстими лініями.

Роторна обмотка АД на затискачі передньої панелі УЛС не виводиться. Пускові опори і комутуюча апаратура з’єднані стаціонарно і керуються відповідними органами керування.

Для навантаження асинхронного двигуна при знятті його робочих характеристик служить генератор постійного струму, якір якого жорстко з’єднаний муфтою з ротором АД. Електрична енергія, яку виробляє генератор, споживається лампами розжарювання. Генератор може бути зібраний за схемою з незалежним збудженням і схемою з паралельним збудженням. Для того, щоб зібрати схему з незалежним збудженням, необхідно з’єднати між собою проводами наступні затискачі: Ш₁ –(+) 220 В, Ш₂ –(-) 220 В. При цьому обмотка збудження підключена до джерела постійної напруги = 220 В. Для схеми якірного кола необхідно з’єднати такі затискачі: Я₁ –(+) П₁ Я₂ –(-) П₂ . При цьому вольтметр V₂ буде заміряти напругу генератора, а лампи розжарювання ЛН1÷ЛН7 можуть бути підключені до генератора через контакти Л і тумблери Т1-Т7. Струм , який будуть споживати лампи, тобто струм навантаження генератора , буде замірятися амперметром А3.

Для генератора з паралельним збудженням схема якірного кола аналогічна описаній вище , а обмотка збудження під’єднується до якоря генератора, тобто з’єднуються між собою затискачі Ш1-(+Л1) і Ш2-(-Л2). На рис.4 генератор з’єднаний за схемою з паралельним збудженням і необхідні з’єднання виділені товстими лініями.

Пуск асинхронного двигуна може бути автоматичним і ручним. Для автоматичного пуску перемикачі необхідно поставити в положення «Пуск автоматичний». Дальші операції необхідно виконувати в такій послідовності:

а) включити автоматичний вимикач АВ-2, при цьому загориться сигнальна лампа (~220В), вольтметр V1 замірить підведену до блока вимірювально- керуючої апаратури напругу:

б) натиснути кнопку «Вперед» або «Назад». При натисканні кнопки, наприклад , «Вперед» замикаються контакти контактора В і статорна обмотка АД буде підключена до напруги трифазної мережі, ротор двигуна з повністю введеними двома ступенями пускових опорів почне обертатися. Через 1-1,5 с контакти контактора У1 зашунтують першу секцію. А ще через 1-1,5 с контакти контактора У2 зашунтують другу секцію пускових опорів і ротор двигуна досягне необхідної швидкості обертання.

Для зміни напрямку обертання двигуна (реверсу) необхідно натиснути кнопку «Назад». При цьому спочатку розімкнуться контакти В, а потім замкнуться контакти Н , що змінять порядок чергування фаз напруги, яка підводиться до статора двигуна. Крім цього в обмотку ротора будуть введені пускові опори. Ротор двигуна спочатку загальмується, а потім почне автоматично розганятися в протилежному напрямку аналогічно описаному вище.

Для зупинки двигуна необхідно натиснути кнопку «Стоп». Статорна обмотка відключається від мережі і ротор двигуна гальмується самовибігом.

При ручному пуску перемикачі необхідно поставити в положення «Пуск ручний» (вихідне положення). Включити автомат АВ-2 , натиснути кнопку «Вперед», через 1-1,5 с перемикачі перевести в положення «Виключення першої ступені» ,а ще через 1-1,5 с – в положення «Виключення другої ступені». Для повторного ручного пуску перемикачі необхідно вернути в вихідне положення.

При включеному АД амперметр дає можливість візуально спостерігати частоту струму ротора.

Для зняття робочих характеристик АД необхідно виконати автоматичний пуск «Вперед». Перемикач режимів роботи машини постійного струму П2 необхідно поставити в положення «Генератор з паралельним та незалежним збудженням». Якщо генератор зібрати за схемою з паралельними збудженням, то на затискачах якоря Я1-Я2 буде напруга , яку замірить вольтметр V2. Величину напруги можна регулювати ручкою реостата РВ «Напруга генератора». Для підключення ламп розжарювання до генератора необхідно замкнути контакт П . Для цього треба включити автомат АВ-3 (=220В) і натиснути кнопку «Навантаження генератора-Вкл.». Послідовно замикаючи вимикачі Т1-Т7 (розімкнене положення вимикача – вниз), будемо збільшувати кількість ламп, що живляться від генератора, і відповідно збільшувати навантаження генератора і асинхронного двигуна.

Швидкість обертання ротора двигуна замірюється натисканням відповідної кнопки на панелі «Швидкість двигуна». Значення швидкості визначається за формулою

де - нижня границя відповідного діапазону вимірювання швидкості;

- кількість поділок, на яку відхиляється стрілка приладу μА.

Після зняття робочих характеристик АД необхідно:

а) натиснути кнопки «Навантаження генератора – Викл» і «Асинхронний двигун – Стоп».

б) виключити вимикачі АВ-2 та АВ-3.

в) розібрати схему установки.
