7,3. Обозначение параметров шероховатости на чертежах

Вид обработки поверхности и (или) другие дополнительные указания

ГОСТ 2.309-73* устанавливает обозначения и правила нанесения требований к шероховатости поверхности на чертежах изделий . Структура обозначения шероховатости поверхности, показанная на рис.23, была введена в действие с июля 2002 года (знак * в конце номера стандарта информирует, что в стандарт внесены изменения после чего он полностью стал соответствовать международному стандарту ИСО 1302.).

П

Полка знака

олка знака

Базовая длина

Параметр (параметры)

шероховатости

Базовая длина

Параметр (параметры )

шероховатости с условным

обозначением

Знак

Полка знака

Символ и

числовое

значение параметра шероховатости

Условное обозначение

направления неровностей

Условное обозначение направления неровностей

Базовая длина по ГОСТ 2789-73

Рис. 23. Структура обозначения шероховатости поверхности

с июля 2002 года (ГОСТ 2.309 - 73*).

Требования к шероховатости поверхности обозначают на рабочем чертеже детали, используя один из следующих знаков:

- когда вид обработки для получения шероховатости не устанавливается;

- когда шероховатость поверхности должна быть получена со снятием слоя материала , т.е. механической обработкой: точением, шлифованием, фрезерованием и т.д.

- когда шероховатость поверхности должна быть получена без снятия слоя металла (ковкой, литьем, прокатом и т.д.).

Значения всех параметров шероховатости указывают после соответствующего обозначения (символа), причем высотные параметры R_а , R_z , R_max проставляются в мкм, шаговые параметры S_m , S – в мм, параметр формы t_p – в %.

Параметры шероховатости могут быть заданы:

• наибольшим предельным значением (пример 1 табл. 6) ;

• наибольшим и наименьшим предельным значением ( пример 2 табл.6);

• номинальным значением параметра с предельными отклонениями от него в % от номинального значения, которые выбираются из ряда: 10, 20, 40 и могут быть односторонними (в плюс или минус) или симметричными ()

( пример 3 табл.6).

Базовую длину указывают по умолчанию (примеры 1 и 2 табл. 6), если числовое значение параметров R_a , R_z и R_max соответствует значению базовой длины (табл. 5). Если соответствие этих величин нарушается, то значение базовой длины указывают, проставляя ее значение перед параметром шероховатости и отделяя ее наклонной линией ( пример 3 и 4 табл. 6).

Таблица 5

Соотношение параметров R_a , R_z, R_max и базовой длины ℓ

Ra, мкм	Rz и Rmax , мкм	ℓ, мм
До 0,025 Св. 0,025 до 0,4 Св. 0,4 до 3,2 Св. 3,2 до 12,5 Св. 12,5 до 100	До 0,10 Св. 0,10 до 1,6 Св. 1,6 до 12,5 Св. 12,5 до 50,0 Св. 50,0 до 400	0,08 0,25 0,80 2,5 8,0

До июля 2002 года по ГОСТ 2.309-73 действовала другая структура обозначения требований к шероховатости поверхности (рис.24).

Вид обработки поверхности

и (или) другие дополнительные указания

Полка знака

Полка знака

Параметр (параметры)

шероховатости с условным обозначением кроме R_a

( указывалось только его числовое значение)

Базовая длина

по ГОСТ 2789-73

Знак

Условное обозначение

направления неровностей

Рис. 24. Структура обозначения шероховатости поверхности

до июля 2002 года ( ГОСТ 2.309 – 73 ).

Поскольку находящаяся в обращении конструкторская документация имеет ранее действовавшее обозначение, то в табл. 6 представлены для одних и тех же требований к шероховатости поверхности два варианта обозначения с соответствующими пояснениями.

Таблица 6

Примеры обозначения требований к шероховатости поверхностей элементов деталей

№	В редакции с июля 2002 г	В редакции до июля 2002 г	Пояснения
1			Шероховатость поверхности по параметру Ra не должна быть более 2,5 мкм на базовой длине ℓ= 0,8 мм ( указана по умолчанию – значение базовой длины соответствует числовому значению параметра Ra ( табл. 5). Направление неровностей не указано. Знак означает, что требуемая шероховатость должна быть получена без снятия слоя металла, т.е. литьем, штамповкой и т.д.
2			Шероховатость поверхности по параметру Rz должна быть не более 0,080 мкм и не менее 0,032 мкм на базовой длине ℓ = 0,25 мм (указана по умолчанию – значение базовой длины соответствует числовому значению параметра Rz ( табл. 5). Направление неровностей не указано. Знак означает, что требуемая шероховатость должна быть получена со снятием слоя металла, т.е. механической обработкой.
3			Шероховатость поверхности по параметру Rz должна быть не более 80 мкм и не менее 72 мкм на базовой длине ℓ = 2,5 мм (базовая длина указана, т.к. нарушено соответствие числовых значений параметра Rz и базовой длины ℓ ). Направление неровностей не указано Знак означает, что для требуемой шероховатости вид обработки не устанавливается.

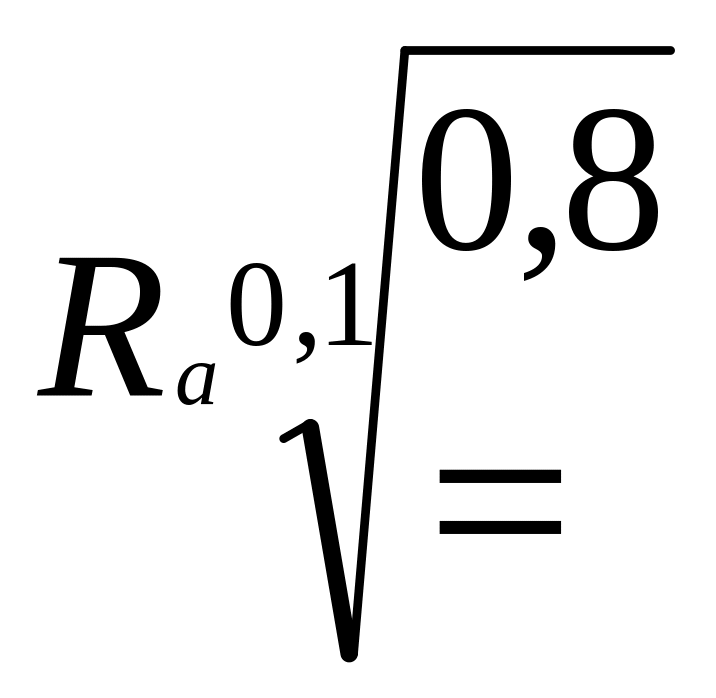

4			Шероховатость поверхности по параметру Ra не должна быть более 0,1 мкм на базовой длине ℓ= 0,8 мм, которая проставляется, т.к. нарушено соответствие между числовыми значениями параметра Ra и базовой длины ℓ (табл.5). Направление неровностей указано –параллельное (его условное обозначение = ). Знак означает, что для требуемой шероховатости вид обработки не устанавливается.

В тех случаях, когда поверхности элементов деталей по шероховатости нормируются по разному, то в правый верхний угол чертежа помещают обозначение наиболее часто повторяющегося требования к шероховатости, а за ним в скобках знак (рис. 25, а). Знак в скобках означает, что есть поверхности с иными требованиями к шероховатости, указанными непосредственно на изображении детали.

В тех случаях, когда все поверхности детали должны быть выполнены с одинаковыми требованиями по шероховатости, то в правый верхний угол чертежа помещают обозначение этого требования к шероховатости без указания в скобках знака (рис. 25, б).

а) б)

Рис.25. Примеры обозначения требований к шероховатости, отклонением формы и расположения поверхности элементов детали
