I r, I r – произведение силы тока на сопротивление называют падением напряжения

Из уравнения видно, что ЭДС равна сумме падений напряжения на внешнем и внутреннем участках цепи.

Билет 29-1 Электрическая проводимость различных веществ

Вещество

Проводники Хорошо проводят эл ток

Полупроводники Проводят эл ток при определенных условиях

Диэлектрики Практически не проводя тэл ток

Металлы

Электролиты

Элементы 4 гр таблицы Д.И.Мендилеева

Фаянс, слюда, пластмассы ….

Свободные заряды-электроны

Свободные заряды-ионы (+,-)

Свободные заряды-электроны и дырки

Практически нет свободных зарядов

Электронная проводимость

Ионная проводимость

Электронно- дырочная Проводимость

Используется в ж.д отрасли в основном медь

Полупроводниковые приборы в схемах управления

Изоляция –фаянс, слюда, пластмассы ….

Билет 30-1 Полупроводники. Собственная и примесная проводимость полупроводников.

Полупроводники - это вещества, которые по своей проводимости занимают промежуточное положение между проводниками и диэлектриками и проводимость которых зависит от внешних условий (температуры, освещенности)

К полупроводникам относятся элементы 4-ой группы таблицы Менделеева (кремний и другие). На внешнем энергетическом уровне этих элементов находится 4 электрона для связи с соседними атомами. Такие полупроводники обладают собственной проводимостью. Носителями зарядов служат электроны и дырки (электронно-дырочная проводимость).

Если полупроводник поместить в электрическое поле, то в упорядоченное движение вовлекаются не только свободные электроны, но и дырки, которые ведут себя как положительно заряженные частицы. Поэтому ток I в полупроводнике складывается из электронного I_n и дырочного I_p токов

Качественное отличие полупроводников от металлов проявляется прежде всего в зависимости удельного сопротивления от температуры. С понижением температуры сопротивление металлов падает

У полупроводников, напротив, с понижением температуры сопротивление возрастает и вблизи абсолютного нуля они практически становятся изоляторами

Чтобы увеличить проводимость полупроводников необходимо ввести примеси.

Проводимость полупроводников при наличии примесей называется примесной проводимостью. Различают два типа примесной проводимости – электронную и дырочную.

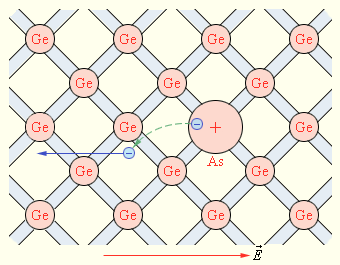

Примесь из атомов с валентностью, превышающей валентность основных атомов полупроводникового кристалла, называется донорной примесью проводимость называется электронной, а полупроводник полупроводником n-типа. Носители – электроны (-)
Акцепторная примесь -примесь из атомов с валентностью, меньше валентностиосновных атомов полупроводникового кристалла, называется(например, атомы индия, In). Проводимость называется дырочной, а полупроводник полупроводником р-типа. Носители -дырки (+ )
