Ионизационные камеры
В основе работы некоторых измерительных преобразователей, в том числе ионизационной камеры, лежит явление ионизации газа под действием проникающего излучения, представляющее собой сложный физический процесс, зависящий от многих факторов, в том числе от действия электростатического поля высокой напряженности.
В ионизированных газах встречаются самые разнообразные ионы: положительно и отрицательно заряженные, целые молекулы или даже комплексы молекул, несущие на себе электрический заряд. В газах не происходит выделения частиц на электродах (как в электролитах); здесь ионы, теряя заряд на электродах, превращаются в нейтральные частицы и диффундируют в газе до момента, когда они вновь превращаются в ионы под воздействием электростатического поля или проникающего излучения. Одновременно с ионизацией в газах происходит обратный процесс рекомбинации, т. е. превращения заряженных частиц в нейтральные. Скорость направленного движения ионов в газах обусловлена напряженностью внешнего поля и подвижностью заряженных частиц.

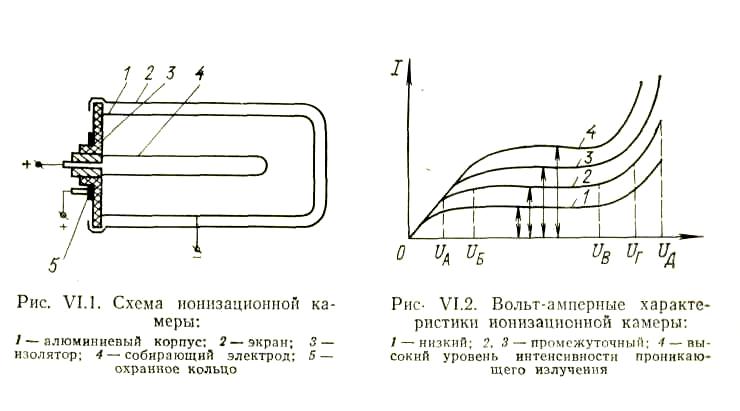

Ионзационные камеры (ИК) измеряют суммарные заряды ионов, созданные под действием проникающего излучения в газовой среде камеры, находящейся в электростатическом поле высокой напряженности. Схема ионизационной камеры приведена на рис. VI. 1.
Камера состоит из алюминиевого корпуса, являющегося отрицательным высоковольтным электродом. Корпус камеры покрыт электростатическим экраном, который защищает камеру от помех и механических повреждений. В центре корпуса на высококачественном изоляторе смонтирован собирающий (положительный) электрод. Качество изоляции во многом определяет характеристики
камеры, поэтому удельное электрическое сопротивление материала изолятора не должно быть ниже 1012—1014 Ом-м. Чтобы уменьшить погрешность измерений, возникающую под действием поверхностных токов утечки, на изоляторе устанавливают охранное кольцо, на которое подается положительный потенциал.
Проникающее излучение вызывает ионизацию газа, заполняющего ионизационную камеру, и в ее электрической цепи появляется ток, величина которого определяется числом ионов, нейтрализующихся в единицу времени на электродах камеры. Зависимость ионизационного тока / от приложенного напряжения U приведена на рис. VI.2.
На участке от 0 до UA величина ионизационного тока при каком-либо постоянном значении интенсивности излучения пропорциональна величине приложенного напряжения. Эта область называется областью усиленной рекомбинации, или областью, подчиненной закону Ома. Здесь число пар ионов, уносимых током из газа, мало по сравнению с числом рекомбинирующихся ионов. Наклон характеристики на этом участке обусловлен давлением в камере. Действительно, чем выше давление, тем меньше длина •свободного пробега носителя заряда и тем выше вероятность рекомбинации.
Участок Uа — ^Б соответствует области непрямой пропорциональности. Увеличение приложенного напряжения нарушает здесь равновесие концентрации ионов, и плотность тока начинает расти, но медленнее, чем увеличивается напряжение.
Далее напряжение достигает величины, при которой рекомбинация становится маловероятной, и все образованные излучением ионы начинают доходить до электродов. Плотность тока в этом случае не зависит от величины приложенного напряжения и определяется только числом ионов, образованных излучением. Это значение тока называется током насыщения ИК и является мерой излучения. Току насыщения соответствует область UB-— UB, которая является рабочей областью.
Участок Uв—Ur соответствует началу процесса вторичной ионизации, когда некоторые ионы .приобретают кинетическую энергию, достаточную для того, чтобы при столкновении с атомом ионизировать его. Участок Ur — (7Д соответствует области пропорционального увеличения ионизационного тока от приложенного напряжения и носит название области газового усиления. Здесь, как и на участке UB — Ur> увеличение плотности тока происходит в результате вторичных процессов.
Помимо давления, на величину ионизационного тока влияет изменение температуры и влажности газа, содержащегося в ИК, что обусловливается изменением плотности газа и, следовательно, изменением коэффициента рекомбинации.
Величина тока насыщения ИК зависит от интенсивности излучения и составляет 10~п—10~15 А; это объясняет, почему для измерения тока ИК требуются соответствующие усилители. Их качество обусловливает точность измерений, но даже при лучших усилителях она невелика — погрешность около 10—20%.
Чтобы повысить точность измерений, рабочий объем камеры изолируют от внешней среды, а корпус камеры выполняют из воздухоэквивалентных материалов (некоторые многокомпонентные пластмассы).
Для повышения достоверности результатов измерений используют дифференциальные схемы включения, которые можно реализовать либо с помощью одной камеры, состоящей из двух отсеков, либо с помощью двух отдельных камер, часто расположенных на значительном расстоянии друг от друга.
