ДВНЗ «Макіївський політехнічний коледж»
Ж У Р Н А Л
ТЕХНОЛОГІЧНИХ ЗВІТІВ З ЛАБОРАТОРНИХ РОБІТ
з дисципліни: «ОПІР МАТЕРІАЛІВ»
спеціальність 5.06010101
«Будівництво та експлуатація будівель і споруд»
Виконав студент групи ___
_______________________
Викладач
_______________________
20___-20___ Навчальний рік лабораторна робота №1
ТЕМА: Випробування маловуглецевої сталі на розтягання.
1. Ціль роботи:
1. Простежити, як поводить себе м'яка сталь у процесі розтягання.
2. Отримати механічні характеристики матеріалу.
2. Устаткування та інструмент
Універсальна випробувальна машина УММ-10;
Зразки для випробувань;
Вимірювальний інструмент (лінійка, штангенциркуль);
Мікрокалькулятори.
3. Обробка результатів випробувань

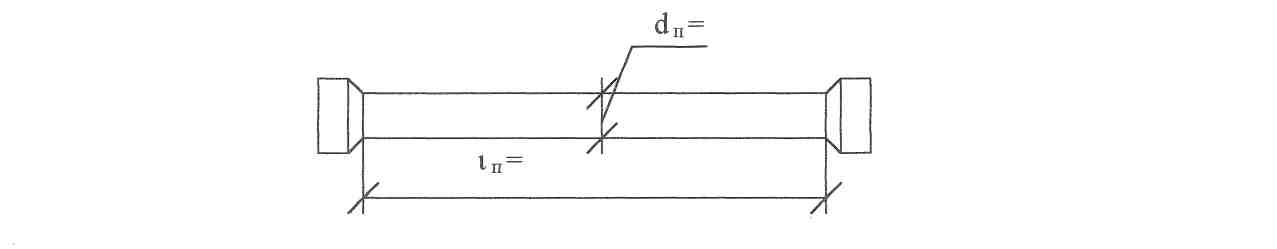

ЕСКІЗ ЗРАЗКА ДО ВИПРОБУВАННЯ
ЕСКІЗ ЗРАЗКА ПІСЛЯ ВИПРОБУВАННЯ
РЕЗУЛЬТАТИ ВИПРОБУВАНЬ ТА ОБЧИСЛЕНЬ
№№ з/п |
Найменування параметрів |
Розрахункова формула |
Од. вим. |
Результати обчислень і вимірів |
1 |
Початковий діаметр зразка dп |
dп |
мм |
|
2 |
Початкова довжина зразка lп |
lп |
мм |
|
3 |
Початкова площа перерізу зразка Ап |
Ап= |
мм2 |
|
4 |
Діаметр шийки зразка після розриву dк dк |
dк |
мм |
|
5 |
Довжина зразка після розриву lк |
lк |
мм |
|
6 |
Площа перерізу зразка після розриву Ак |
Ак= |
мм2 |
|
7 |
Навантаження, що відповідає границі текучості Fт |
Fт |
Н |
|
8 |
Максимальне навантаження Fmах |
Fmах |
Н |
|
9 |
Границя міцності σм |
σм= |
МПа |
|
10 |
Границя текучості σт |
σт= |
МПа |
|
11 |
Відносне залишкове видовження ε
ε |
ε= |
% |
|
12 |
Відносне залишкове звуження ψ |
ψ= |
% |
|
Користуючись отриманими результатами, будую залежність σ і ε.
4. Висновок:__________________________________________________________
_________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
5. Контрольні питання.
5.1. Основні механічні характеристики матеріалів.
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
5.2. У чому полягає різниця між пластичними і крихкими матеріалами за характером деформацій ?
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
5.3. Яке напруження є граничним для пластичних і для крихких матеріалів?
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
5.4. На якому участку діаграми розтягання діє закон Гука?
__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
ЛАБОРАТОРНА РОБОТА № 2
ТЕМА : Випробування деревини на стиск вздовж і поперек волокон.
1. ЦІЛЬ РОБОТИ : 1. Ознайомитися з методами іспиту матеріалів на стиск.
2. Визначити механічні характеристики матеріалу при стиску.
