2. Проектировании водопропускной трубы

2.1 Определение длины водопропускной трубы

Длина трубы зависит от ширины дорожного полотна В₃, заложения откосов m , высоты насыпи h_н .

Высота насыпи h_н определяется продольным профилем участка автомобильной дороги. Перед нанесением проектной линии продольного профиля рассчитывают минимальную высоту насыпи по двум условиям: по засыпке над трубой; по возвышению над уровнем воды перед трубой в расчетный паводок.

где d, t – диаметр и толщина стенки круглой трубы;

h_qm – толщина монолитных слоев дорожной одежды, (по заданию);

i_п, i_о – поперечный уклон проезжей части, обочин;

с – ширина укрепленной или остановочной полосы;

а – ширина обочины;

b – ширина проезжей части двухполосной дороги или одного направления дороги I категории;

Н – глубина воды перед трубой, определяется по заданному расходу и заданному отверстию трубы

Из полученных по формуле значений h₁ и h₂ большая величина определяет положение контрольной отметки проектной линии в зоне водопропускной трубы. Принимаем h=2,46 м, следовательно, принимаем h насыпи по заданию, т.к. оно больше и имеет значение, равное 3,6.

Высота откоса насыпи:

Вычислим высоту крепления откоса на входе и на выходе

=Н+0,25=1,67+0,25=1,92 м

=d+t+0.25=1,4+0,15+0,25=1,8 м

Принимаем =1,92 м

Заложение укрепления откоса у трубы может быть принято 1:1,5, в связи с этим в настоящее время для уменьшения длины трубы ее вход и выход перемещают к оси

Вычислим теоретическую длину трубы на входе и на выходе при продольном уклоне её i=0

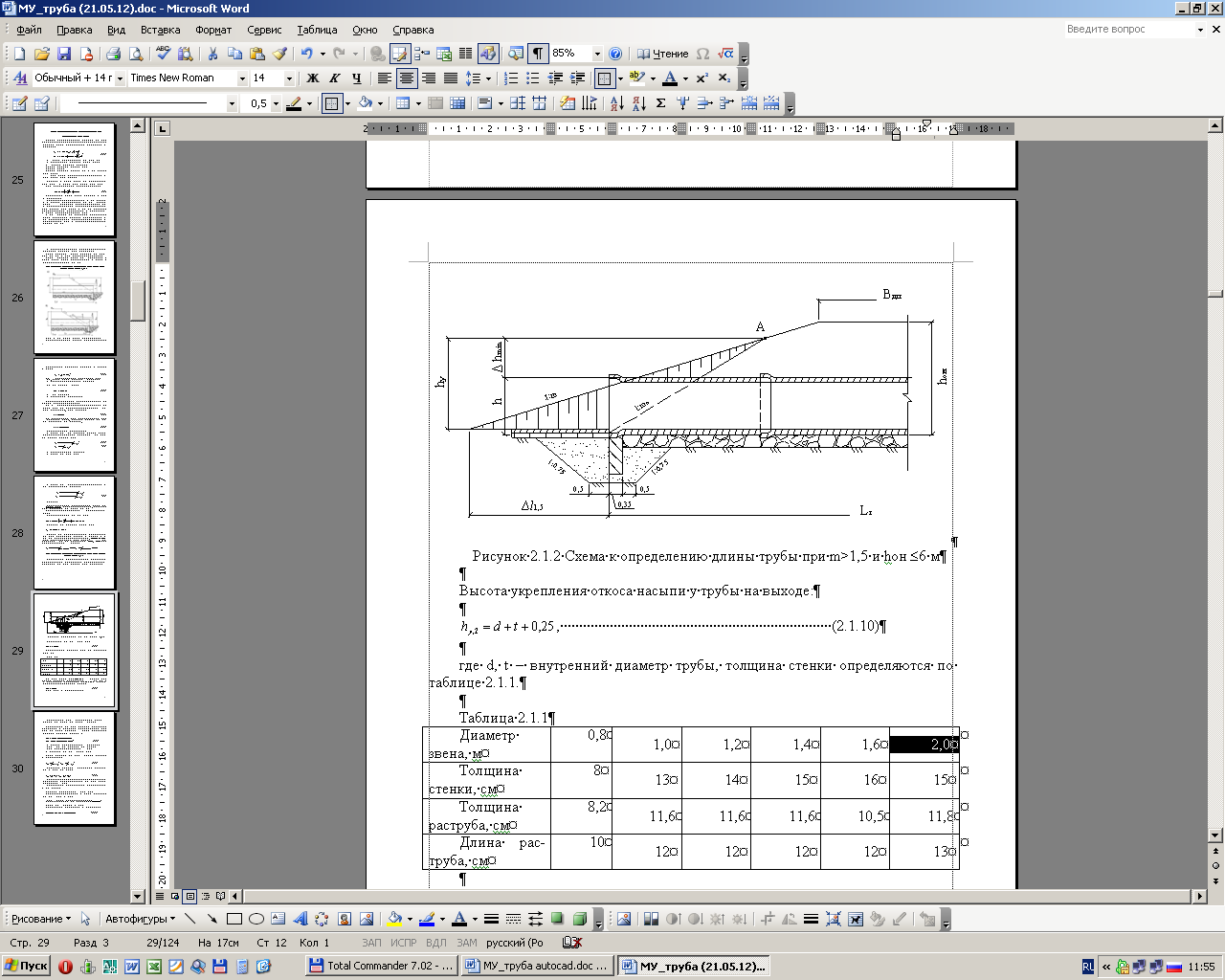

Рисунок 2.1.- Схема к определению длины трубы при m>1,5 и hон 6 м

м;

м (2,2)

где В_дп – ширина дорожного полотна, зависит от категории дорог;

h_он1, h_он2 – высота откоса насыпи на входе трубы и на выходе;

h_y1 , h_y2– высота укрепления откоса на входе и на выходе;

m, m_o – заложение откоса насыпи и укрепления у трубы.

Вся длина трубы будет равняться:

= + = 21,51+21,81=43,32м

Вычислим теоретическую длину верховой и низовой части трубы с учетом ее продольного уклона i=16‰:

= =21 м;

= =22,35м, (2,3)

Вычислим высоту откоса насыпи с учетом поперечного уклона на входе трубы h_он1 и выходе h_он2 по формулам:

=3,39-0,016*21 =3,05м;

=3.39+0,016*22,35=3,75м (2,4)

Повторно вычислим теоретическую длину верховой и низовой части трубы по формуле (2.2) при значениях высоты откоса насыпи на входе h_он1 и выходе h_он2, полученных по (2.4).

=0,5*25,5+4*3,05-1,92(4-1,5)=20,15м

=0,5*25,5+4*3,75-1,8(4-1,5)=23,25м

Общая теоретическая длина трубы равна сумме длин верховой и низовой ее частей

L_T=L_T1+L_T2=20,15+23,25=43,4м

Фактическую длину трубы вычислим по формуле:

(2. 5)

Условие выполнено.

Рассматривается смещение начала и конца трубы на одинаковую величину.

м, (2.6)

Проверяем достаточность высоты откосов для размещения точки сопряжения А (рис. 2.1.2) на откосе насыпи:

, (2. 7)

, (2. 8)

3,05 1,92+0,16

3,75 1,8+0,16

При выполнении условий (2.1.17) и (2.1.18) вычисляем длину верховой L₁ и низовой L₂ части трубы.

м;

м, (2. 9)

Общая длина трубы L_тр=L₁+L₂=19,76+22,86=42,62.
