5.Разработка силовой схемы тепловоза
В разделах 2,3 предварительно выбрали принципиальную схему соединения ТЭД с ТГ. В данном разделе вычерчиваем схему тепловоза , по которой указываем — генератор, якори тяговых электрических машин, обмотки возбуждения их главных полюсов, силовые контакты :поездных контакторов ,реверсора, контакторов и сопротивлений ослабления возбуждения ТЭД.
За основу электрической схемы с электрической передачей принимаем
Чертежи приведены в приложении 1,2.
6.Определение основных размеров двигателя
6.1.Выбор типа и определение числа проводников обмотки якоря
В тяговых тепловозных двигателях мощностью до 500 кВт преимущественно применяют петлевые обмотки якорей. Число пар полюсов в зависимости от диаметра якоря для ТЭД обычно 2p=4. Число параллельных ветвей 2а выбираем по току в одной ветви и припетлевой обмотки 2а=2р.
Ток параллельной ветви ,А :
ia =Iдн/2а ≤250
ia = 774,8/4 =193,7 - условие выполняется
Iдн =Iгн/n
Iдн =4648,82/6=774,8.
Число пазов якоря zn в зависимости от его диаметра выбираем по графику (рис.6). С целью улучшения коммутации желательно при укладке обмотки в пазы шаг по пазам yn укороченным на 0,5 паза:
yn = zn/2р -0,5
yn =46/4-0,5=11.

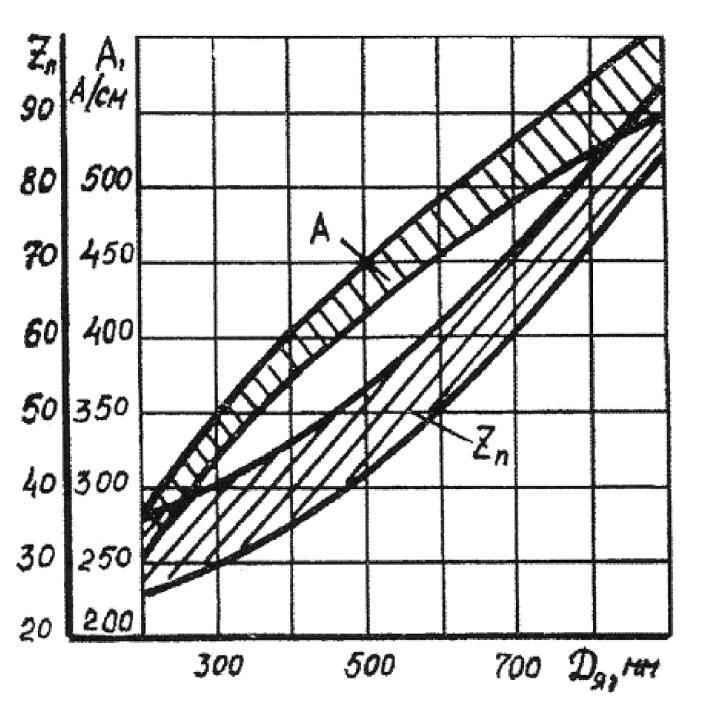

Рис.6.Зависимость числа пазов и линейной нагрузки якоря ТЭД от его диаметра.
Предварительно количество проводников якоря можно определить по его линейной нагрузки ,в зависимости от Dя :
N=π*Dя *A/ia
N = 3,14*49,3*345/193,7=275,7.
При двухслойной обмотке количество проводников в пазу sn всегда должно быть целым четным числом sn =6.
После выбора sn необходимо окончательно уточнить:
N= sn * zn
N =6*46=276
и проверить линейную нагрузку якоря ТЭД, А/см:
A=N*i/π*Dя ≤550
A=276*193,7/3,14*49,3=345 — условие выполняется.
6.2.Расчет коллектора
Тяговые электродвигатели большой мощности обычно имеют одновитковые секции якорной обмотки(ω=1),поэтому N=2*K.
Число коллекторных пластин при ω=1 вычисляется из равенства:
K=N/2
K=276/2=138,
а затем проверяется по допустимым величинам диаметра коллектора Dк и размеров коллекторного деления tк.
Найденное число коллекторных пластин К проверяется по допустимому среднему напряжению между ними при максимальном напряжении на зажимах ТЭД, В:
eк.ср =2р*Uдmax/K ≤15 -19
eк.ср =4*375/138 =11 – условие выполняется.
Uдmax =Uгmax/2
Uдmax =750/2=375.
Далее предварительно оценивают диаметр коллектора Dк, мм:
Dк=0,8 *Dя
Dк=0,8*493=394,4
и определяем коллекторное деление tк :
tк =π*Dк / К
tк=3,14*394,4/138=8,9.
Диаметр коллектора округляется до целых сантиметров и проверяется на допустимую окружную скорость, м/с:
Vkmax= π*Dк*nmax/60
Vkmax =3,14*0,394*2544/60=52.
Радиальная высота коллекторной пластины , см:
hk =2,2*√39,4-1=4,1.
6.3.Выбор числа , размеров щеток и установление рабочей длины коллектора.
Число щеткодержателей при петлевой обмотке всегда должно быть равно числу параллельно ветвей якорной обмотки (2рщ =2а). плотность тока под щеткой у тепловозных ТЭД выбирается в пределах jщ =11-15 А/см2 . Суммарная площадь соприкосновения щеток одного щеткодержателя с коллектором, см2 :
Qщ =Iдн /рщ* jщ
Qщ=774,8/2*13 =29,8.
Ширина щетки bщ выбирается такой, чтобы она перекрыла число коллекторных пластин на паз. Принимая величину щеточного перекрытия γ=2-5, определяем ширину щетки, мм:
bщ = γ*tк
bщ = 3*8,9=26,7.
Общая длина щеток одного щеткодержателя, см:
Lщ=Qщ/bщ
Lщ= 29,8/2,67 =11,16
Определяем количество щеток в одном щеткодержателе. Длину одной щетки принимаем lщ=5см, см:
nщ =Lщ /lщ
nщ = 11,16/5,=2,2.
Полная длина коллектора , мм:
lк = lщ*nщ+ 25
lк = 50*2+25=125
Окончательно
Qщ= lщ*nщ*bщ
Qщ =2*50*26,7=2670 мм2;
jщ = Iдн / рщ*Qщ
jщ = 774,8/2*26,7=14,5 А/см2.
