3.Построение тяговой характеристики тепловоза
В соответствии с построенными регулировочными характеристиками производим расчет и построение тяговой характеристики тепловоза ,кН:
Fk =3,6*Nд*ηэп /V
Fk =3,6*2464*0,78/23=300.
КПД ЭП ηэп можно определить по скоростной процентной характеристике тепловозного ТЭД (рис.3). С этой целью для каждого значения скорости тепловоза по регулировочным характеристикам находим соответствующие значения тока генератора Iг .
Пересчет регулировочных характеристик в скоростные процентные производится по следующим формулам:
V% = V*100/Vp
V% =23*100/29,7 =77,4 ;
I%=Iг*100/Iгн
I% =6000*100/4648,82=129,06 ,
где V% - скорости тепловоза по отношению к расчетной, %
I% - ток якоря ТЭД от тока продолжительного режима Iгн, %.
Окончательно КПД определяется по графику(рис.3) в зависимости от процентных значений тока ТЭД по отношению к току продолжительного режима.

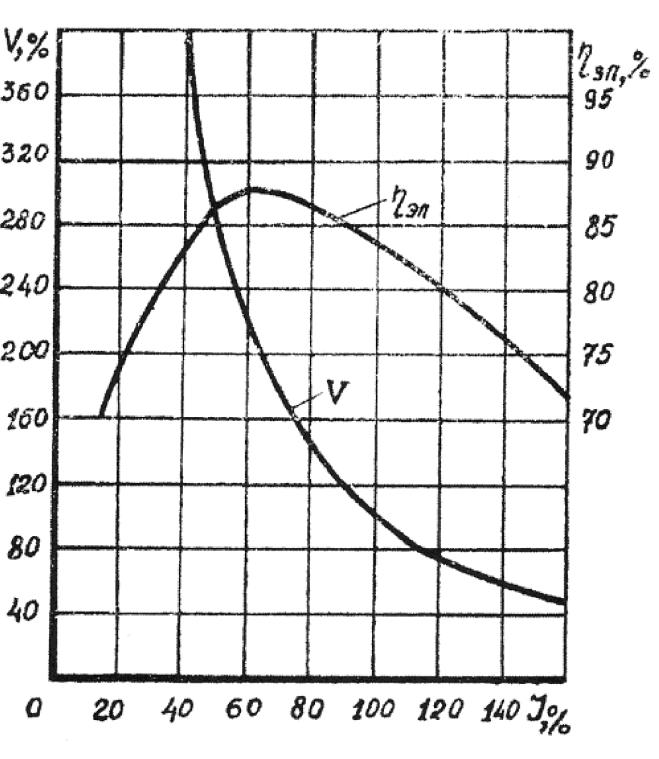

Р
ис.3
Скоростная процентная характеристика
тепловозного тягового электродвигателя
и КПД электропередачи.
Вычисления заносим в таблицу 3 .
Таблица 3
Построение тяговой характеристики тепловоза
параметры |
Ступени ослабления возбуждения |
|||||||||||
ПП (β=1) |
ОП1 (β1=0,6) |
ОП2(β2=0,36) |
||||||||||
V, км/ч |
23 |
40 |
50 |
55 |
55 |
60 |
65 |
71 |
71 |
85 |
100 |
120 |
Iг , А |
6000 |
3800 |
3300 |
3000 |
4000 |
3700 |
3500 |
3300 |
3900 |
3500 |
3100 |
3000 |
I% |
129,06 |
81,7 |
70,9 |
64,5 |
86,04 |
79,6 |
75,3 |
70,9 |
83,9 |
75,3 |
66,7 |
64,5 |
ηэп |
0,78 |
0,86 |
0,87 |
0,88 |
0,85 |
0,86 |
0,87 |
0,87 |
0,86 |
0,87 |
0,87 |
0,88 |
Fk , кН |
300 |
190 |
154 |
142 |
137 |
128 |
119 |
109 |
108 |
91 |
77 |
65 |
По результатам расчетов таблицы 3 строится тяговая характеристика Fk = f(V) (рис.4), на график которой наносим :
а) кривую ограничения по сцеплению, рассчитываемую по формуле:
Fkсц = Рсц*ψk
Fkсц = 1320*0,33=435,6 ,
где расчетный коэффициент сцепления :
ψk =0,25+ 8/(100+20V)
ψk = 0,25+8/(100+20*0)=0,33 .
Расчеты для разных значений скоростей удобнее занести в таблицу 4.
Таблица 4
Построение кривой ограничения по сцеплению
V, км/ч |
0 |
5 |
10 |
15 |
20 |
25 |
Ψk |
0,33 |
0,29 |
0,28 |
0,27 |
0,26 |
0,26 |
Fkсц , кН |
435,6 |
382,8 |
369,6 |
356,4 |
351,1 |
347,2 |
б) линию ограничения силы тяги по максимальному току ТГ (по условиям коммутации ТЭД), соответствующую :
Vок =Vр*(IГН/IГmax)1,5
Vок = 29,7*(4648,82/6000)1,5=20,3
и определяемую по токовой регулировочной характеристике как скорость, при которой IГ = Iгmax ;
в) линию продолжительного режима (ограничение по нагреву ТЭД), соответствующую Fk =Fp и V=Vp ;
г) линию ограничения тяговой характеристики по конструкционной скорости
V=Vmax .
Так как неравенство Vmax / Vр > 4,9 , 120/29,7 =4,1 не выполняется, то обеспечивается постоянная мощность дизеля во всем диапазоне скоростей движения.
